Amphenol Socapex RJFSFTP5E1219 国产屏蔽跳线

在工业自动化和设备网络化应用不断发展的背景下，网络连接已经从设备内部的短距离互联，逐渐延伸到生产线、控制柜、检测工位以及不同功能设备之间的中长距离布线。对于设备布局相对分散的工业现场，网络线缆不仅需要满足数据传输要求，还需要具备良好的机械保护能力、屏蔽性能和长期使用稳定性。尤其是在存在机械振动、频繁移动或复杂电磁环境的场合，线缆护套、内部屏蔽结构以及连接器端接质量都会影响整个通信链路的可靠性。
Amphenol Socapex在工业及高可靠性连接领域拥有较为完整的产品系列，其RJFIELD系列提供多种工业以太网连接器、适配器及预制网络线缆组件。RJFSFTP5E1219属于该系列Cat5e SFTP屏蔽网络线缆组件，采用RJ45插头至RJ45插头的连接方式，线缆长度约为12.19米（40英尺），适合需要较长线缆连接距离的工业网络设备。与短距离跳线相比，该型号更值得关注的是较长布线条件下的屏蔽连续性、线缆机械保护和现场安装管理。

-------------------------------------------------------------------------------------------------

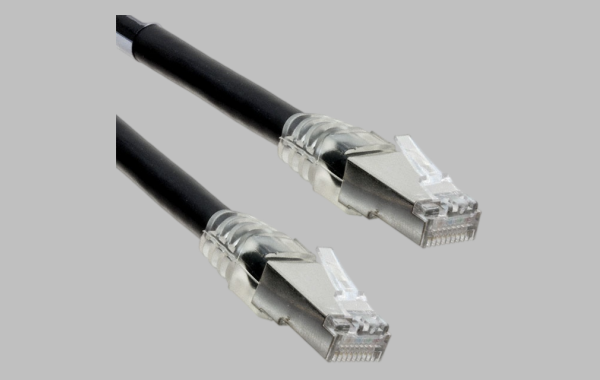

RJFSFTP5E1219产品结构与主要特点
根据公开产品资料，RJFSFTP5E1219由Amphenol Socapex制造，属于RJF系列网络线缆组件，网络类别为Cat5e，连接形式为两端RJ45插头，线缆结构为SFTP（屏蔽箔加编织屏蔽双绞线），外护套颜色为黑色，长度约为12.19米。该组件采用预制线缆形式，两端配置RJ45插头，能够减少现场裁线、压接和端接工作，便于设备安装及后期更换。型号中的5E对应Cat5e网络类别，1219对应约12.19米的长度规格。需要注意，型号编码应结合该系列产品订购资料理解，不能仅根据不同型号的尾缀推断其全部内部结构。
从RJFIELD系列Cat5e线缆资料来看，该系列线缆采用四对双绞线设计，使用24AWG镀锡铜绞合导体，并配置铝箔屏蔽层和镀锡铜编织屏蔽层。系列资料还列出了聚氨酯外护套、Kevlar加强构件等结构信息。聚氨酯护套有助于提升线缆在工业环境中的耐磨及机械适应能力，双层屏蔽则为复杂电磁环境下的信号传输提供防护基础。上述结构参数属于RJFIELD系列Cat5e线缆资料，具体到RJFSFTP5E1219的生产批次和配置，应以对应型号的原厂规格书为最终依据。

-------------------------------------------------------------------------------------------------

12.19米线缆长度与工业布线应用
RJFSFTP5E1219的突出特点之一是约12.19米的线缆长度。对于设备之间存在一定空间距离、需要绕开机架或沿设备走线槽布线的应用，较长的预制线缆可以提供更灵活的安装空间。例如，在工业控制系统中，可用于控制柜与现场网络设备之间的连接；在自动化生产线上，可用于设备控制单元、检测终端和网络交换设备之间的数据链路；在测试及通信设备中，也可以作为不同模块之间的网络连接组件。预制长度能够减少现场加工环节，并有利于统一设备装配流程和备品备件管理。
较长的线缆也意味着布线设计需要更加细致。安装时应根据实际路径预留合理余量，避免线缆长期处于拉紧状态；经过机架边缘、活动部件或可能受到挤压的位置时，应做好固定和保护。对于存在拖动或反复弯曲的应用，还需要确认线缆是否满足相应的动态使用条件，不能将适用于固定安装的参数直接套用到持续运动场景。双屏蔽结构同样需要与设备端的屏蔽接地方案配合，确保线缆屏蔽层、RJ45连接端及设备接地设计之间形成合理的整体方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RJFSFTP5E1219的国产替代，首先应确认原设备使用的是Cat5e网络链路，并核对两端是否均采用标准RJ45插头。对于连接器部分，应检查插头外形尺寸、锁扣结构、触点配置、线序定义和模制护套尺寸，避免国产插头虽然能够插入设备接口，却因外形或锁扣结构差异而影响实际安装。Amphenol Socapex官方RJFIELD资料还特别提示，RJFIELD相关接口并非所有外形特殊或带有特殊锁紧结构的RJ45插头都能兼容其连接系统；因此，如果该线缆组件需要与RJFIELD专用接口配合，必须进一步核对插头与接口的实际兼容性，不能仅凭普通RJ45标准外形判断完全兼容。
线缆部分建议优先选择符合Cat5e要求的SFTP双屏蔽圆形网络线缆，并重点核对导体规格、四对双绞结构、箔层与编织层配置、外径、护套材料以及屏蔽端接工艺。若设备使用环境对耐磨、耐油、耐候或柔性有特殊要求，还应根据现场条件选择适合的护套材料。国产替代开发可以分为两种路线：一种是保留原有设备接口，仅开发与原接口匹配的12.19米双屏蔽RJ45线缆组件；另一种是连接器与线缆整体国产化，根据设备实际接口重新匹配插头和线缆结构。样品验证建议覆盖线序导通、接触可靠性、Cat5e传输性能、屏蔽连续性、插拔寿命、线缆弯曲及拉力测试，并结合实际布线路径进行安装验证。对于需要与RJFIELD专用接口配合的项目，还应增加专用接口锁紧及配合测试，确保替代方案不仅能够实现网络通信，也能够满足机械连接要求。

-------------------------------------------------------------------------------------------------

国产替代开发与定制配套方向
从工业网络线束的国产替代市场来看，RJFSFTP5E1219适合围绕长距离Cat5e双屏蔽线缆组件开展定制开发。对于设备生产企业而言，不同项目的线缆长度、出线方向、连接器形式和护套要求可能存在差异，标准型号不一定能够覆盖所有安装需求。线束配套企业可以根据原装产品、设备接口图纸和现场布线条件，提供线缆选型、RJ45插头匹配、线序定义、屏蔽端接及模制加工等配套服务。除12.19米规格外，也可以根据项目实际需求开发其他长度的组件，并保持连接器配置和线缆结构的一致性，方便设备系列化生产和后续维护。对于批量应用项目，建议先通过样品确认接口兼容性和传输性能，再逐步建立标准工艺、检验规范和批次追溯机制。这样既能降低单纯依赖进口线缆组件带来的采购限制，也有助于形成更灵活的国产定制配套能力。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJFSFTP5E1219是一款约12.19米长的Cat5e SFTP双屏蔽RJ45网络线缆组件，采用两端RJ45插头连接方式，适合工业设备之间较长距离的网络互联。其选型重点不仅是线缆长度和接口形式，还包括双屏蔽结构、导体规格、护套材料、连接器兼容性以及现场布线条件。对于国产替代项目，应从连接器与线缆两个层面同步开展分析，结合样品测绘、工艺开发和性能测试，逐步建立稳定可靠的国产工业网络线缆组件方案。
