Amphenol Socapex RJFSFTP63000 30米Cat6工业网络线缆组件

长距离网络连接，不能只看线缆长度
在工业设备布线中，30米网络线缆并不只是普通短跳线的加长版本。线缆越长，现场安装路径、弯曲空间、固定方式以及连接器端接质量就越值得关注。尤其是在自动化生产线、机械加工设备、轨道交通配套系统和大型工业控制区域，不同设备之间可能存在较大的空间距离，网络线缆需要沿机架、线槽或设备外部路径布置。若现场采用临时裁线和压接方式，不仅增加施工环节，也容易出现长度不统一、端接质量差异和后期维护困难等问题。

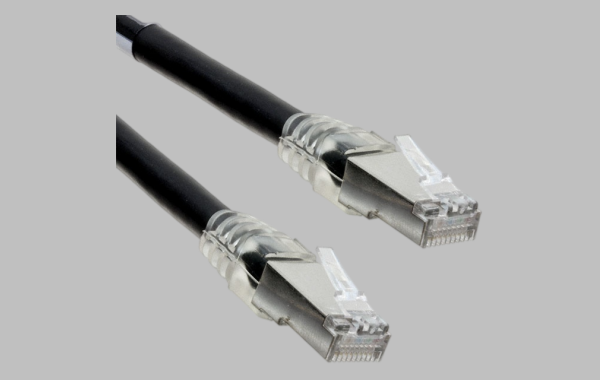

Amphenol Socapex RJFIELD系列提供预制工业网络线缆组件，适用于需要可靠连接和便捷安装的设备网络系统。RJFSFTP63000正是其中一款30米Cat6双屏蔽RJ45线缆组件。它采用两端模制RJ45插头，面向设备之间的自由悬挂式连接。与关注面板安装结构的工业连接器不同，这款产品的价值更多体现在长距离预制布线、线缆结构配置以及与工业网络接口的配套使用上。

-------------------------------------------------------------------------------------------------

从产品编码看配置：Cat6、SFTP与3000代表什么
DigiKey产品资料显示，RJFSFTP63000由Amphenol Socapex制造，产品描述为8P8C插头至插头模块化网络线缆组件，长度98.43英尺，约30米；采用双屏蔽结构，黑色圆形线缆，两端为模制插头，网络类别为Cat6，安装形式为自由悬挂式。型号中的“RJF”对应RJFIELD系列，“SFTP”表示屏蔽箔层与编织屏蔽组合的双绞线结构，“6”表示Cat6类别，“3000”对应30.00米长度。该编码方式便于工程人员区分不同网络类别和长度配置，也方便采购部门在同系列产品中核对型号。这里需要特别说明Cat6的意义。Cat6并不是简单表示“网线速度更快”，而是对应一套传输性能要求，包括频率范围、衰减、近端串扰、回波损耗等指标。Amphenol Socapex的RJFIELD系列资料将Cat6与Cat5e、Cat6A、Cat7分别列出，代表不同的以太网布线类别。对于原系统采用Cat6设计的设备，替换时应保持相应类别的性能要求，而不是仅凭RJ45插头外观相同就认为Cat5e线缆也能完全替代。

-------------------------------------------------------------------------------------------------

真正值得关注的部分：线缆结构与安装条件
RJFIELD Cat6线缆系列资料提供了比普通网线更具体的结构信息：四对双绞线、26AWG导体、100Ω特性阻抗，每对线芯分别带有屏蔽层，整体再采用双层屏蔽，并配置Kevlar加强构件；外护套采用黑色聚氨酯材料，具备无卤阻燃、抗紫外线和较好的柔性等系列设计特点。相关系列资料还列出了约6.9mm的标称外径、36mm的运行弯曲半径，以及-40℃至+85℃的温度范围。这些属于RJFIELD Cat6线缆系列的技术参考数据，具体到RJFSFTP63000完整组件，仍应以该型号对应的原厂规格书为准。这些结构信息对30米线缆的实际安装具有直接参考价值。首先，双屏蔽设计需要与连接器端接和设备接地方式相配合，不能只关注线缆本身是否有屏蔽层；其次，Kevlar加强构件有助于线缆承受一定的机械应力，但不代表可以在安装时任意拉拽；再次，聚氨酯护套适用于多种工业环境，但仍应结合现场是否存在持续拖动、油污、化学介质或长期户外暴露等情况进行判断。对于固定布线，建议提前规划线缆路径和固定点；对于需要活动或反复弯曲的场合，则应进一步确认线缆的动态弯曲寿命及实际使用条件，不能直接把固定安装参数当作拖链应用参数。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

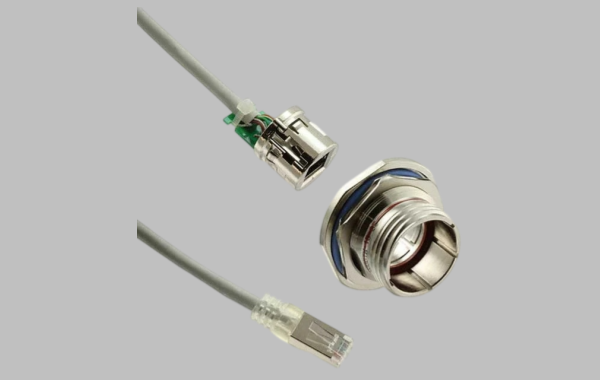

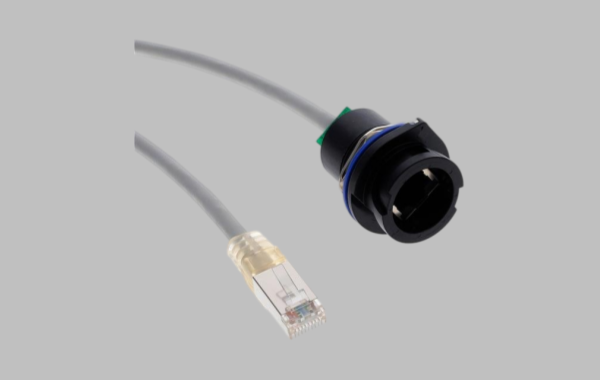

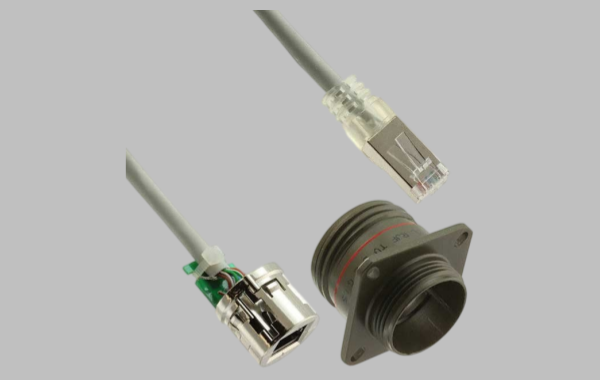

RJFSFTP63000的国产替代，不建议只寻找一根“30米Cat6双屏蔽网线”作为替代品。首先要明确设备端的连接环境：如果两端都是普通RJ45插座，应重点核对8P8C触点、线序、插头尺寸、锁扣结构和Cat6传输性能；如果其中一端或两端需要与Amphenol Socapex RJFIELD专用接口配合，则还必须确认插头是否满足RJStop™系统的机械兼容要求。Amphenol Socapex官方兼容说明特别指出，并非所有RJ45插头都适用于RJStop™系统，带有特殊外形、特殊模制结构或专用锁紧结构的插头可能存在不兼容情况。因此，国产替代开发应优先依据原装组件实物、接口图纸和官方兼容说明进行匹配，而不是只验证插头能否插入。
线缆部分建议以Cat6、SFTP双屏蔽、圆形结构为基础，重点确认导体规格、四对双绞结构、屏蔽层覆盖与端接、线缆外径、护套材料及弯曲要求。若客户需要保留原设备接口，可优先开发两端连接形式一致的30米预制组件；若原接口属于RJFIELD专用连接系统，则应先确认连接器兼容方案，再确定模制插头和线缆结构。样品验证不应止于导通测试，建议进一步开展Cat6链路性能测试、屏蔽连续性测试、插拔及锁扣可靠性测试、线缆弯曲与拉力测试，并在实际设备布线路径中进行安装确认。对于批量项目，还应明确线缆长度公差、两端线序、模制外观、标签标识和出厂检验标准，避免不同批次组件出现装配差异。

-------------------------------------------------------------------------------------------------

国产化开发思路：从标准跳线延伸到设备配套组件
从国产替代开发角度看，RJFSFTP63000适合作为工业Cat6双屏蔽长线组件的参考对象。其开发工作可以分成三个层次：第一层是线缆本体，建立符合Cat6要求的双屏蔽线缆选型和检验规范；第二层是连接端，确定标准RJ45插头或RJFIELD专用接口的配合方式，并解决线缆屏蔽层与连接器之间的端接问题；第三层是成品组件，通过模制、长度控制、外观检查和电气测试，形成可重复生产的完整线缆产品。对于设备制造商而言，国产方案还可以根据设备布局延伸出不同长度的组件，减少现场临时加工，并统一维修备件规格。对于线束供应商而言，这类产品的竞争力不仅来自线缆采购，还来自接口匹配、模具工艺、屏蔽处理和批量质量控制能力。
RJFSFTP63000是一款30米Cat6双屏蔽RJ45工业网络线缆组件，采用黑色圆形线缆、两端8P8C模制插头和自由悬挂式结构。它的选型重点不只是长度，而是Cat6传输性能、双屏蔽端接、线缆机械保护以及与设备端接口的真实兼容性。对于国产替代项目，建议以原装组件为依据，从线缆结构、连接器配合和成品测试三个方面同步开发，尤其要重视RJFIELD专用接口的插头兼容要求，避免仅凭普通RJ45外形相似就直接替换。

-------------------------------------------------------------------------------------------------
