Amphenol Socapex RJFSFTP66000 国产线束替代方案

长距离设备互联，对线缆组件提出更细致的要求
在工业自动化、通信设备、车辆电子系统及大型设备集成项目中，网络连接点有时分布在不同机柜、设备平台或相距较远的安装区域。随着设备布局不断扩大，网络线缆不仅需要满足数据传输要求，还要兼顾敷设路径、机械保护、屏蔽连接和后期检修。对于这类应用，如果采用现场裁线、压接和制作接头的方式，施工质量容易受到人员操作和现场条件影响。使用预制成品线缆组件，则可以减少现场端接环节，让线缆长度、接头形式和装配方式更加统一。

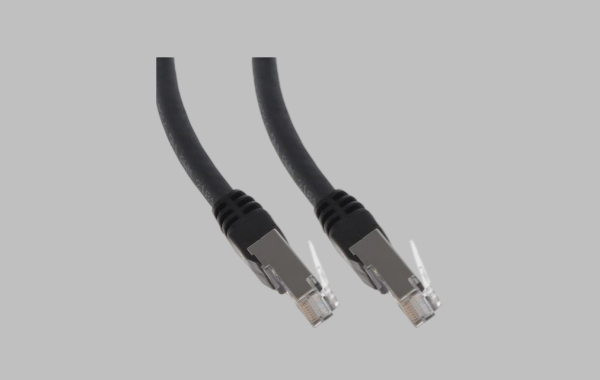

Amphenol Socapex RJFSFTP66000是一款60米长的Cat6双屏蔽网络线缆组件。根据DigiKey产品资料，该型号采用两端8P8C（RJ45）插头，黑色圆形线缆，具有双屏蔽和模制插头结构，属于RJF系列自由悬挂式线缆组件。其60米长度使其适合纳入较大范围设备互联项目的布线规划，但具体使用时仍需结合完整网络链路和现场安装条件进行评估。

-------------------------------------------------------------------------------------------------

60米线缆的应用重点：先规划路径，再确定安装方式
RJFSFTP66000的60米长度，是该型号在项目选型中值得关注的因素。对于大型设备、分布式控制单元、远端网络节点以及不同设备区域之间的连接，较长的预制线缆可以减少中间接续点，降低现场制作多个连接段所带来的管理复杂度。在设备布局已经确定、线缆路径相对清晰的项目中，提前配置适当长度的成品组件，有利于统一物料规格和安装流程。
但长线缆并不是简单地从一端连接到另一端。施工前应根据实际走线路径核算长度，预留设备端连接余量，并考虑线槽转弯、机柜进出线和后期维护空间。线缆经过设备边缘、金属支架或活动机构附近时，应设置必要的保护和固定措施，避免长期摩擦、挤压或受到意外拉力。对于需要穿越多个安装区域的线路，还应结合现场环境规划分段固定点，避免线缆重量集中作用在RJ45插头位置。

-------------------------------------------------------------------------------------------------

Cat6双屏蔽结构：从线缆本体到系统接地共同考虑
RJFSFTP66000采用Cat6类别和双屏蔽结构。Amphenol Socapex RJFIELD Cat6系列资料介绍，其相关线缆采用四对双绞线分别屏蔽，并结合整体屏蔽结构；系列资料还列出26 AWG导体、100Ω特性阻抗、增强纤维以及聚氨酯护套等设计信息。这些内容可作为同系列线缆结构的参考，具体到RJFSFTP66000成品型号的详细材料和尺寸，仍应以对应规格书为准。
双屏蔽设计主要用于改善线缆在电磁环境中的抗干扰能力。在工业现场，变频器、电机驱动器、开关电源和动力电缆可能与网络线路处于相邻区域，因此网络线缆的屏蔽结构、布线距离以及接地方式都值得重视。实际应用中，屏蔽效果并非只由线缆决定，还与两端设备接口、屏蔽连续性和系统接地方案有关。建议将线缆组件纳入整机电磁兼容设计中，结合现场环境进行验证，而不是仅凭双屏蔽结构就认定系统不会受到干扰。

-------------------------------------------------------------------------------------------------

长线缆的施工与维护：避免连接端成为薄弱环节
60米成品线缆在施工中需要特别注意搬运、展开和收纳方式。安装前应检查线缆外观、插头模制部位及线缆出口位置，确认没有明显压伤、扭结或护套损伤。展开时不宜直接拖拽插头，也不宜通过拉扯连接器的方式牵引整根线缆；如果需要穿过较长的线槽或管路，应采用适当的牵引和保护措施，并避免线缆在转角处形成过小弯曲半径。
对于后期维护，建议在设备两端设置清晰的线缆标识，并在电气图纸或设备线缆清单中记录对应连接关系。长距离线缆一旦发生故障，清晰的编号和路径记录能够帮助维护人员缩小排查范围。对于需要定期检修的系统，还可以在设计阶段考虑线缆更换通道和插头操作空间，避免设备安装完成后出现接口难以接近、线缆难以抽换等问题。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
选型RJFSFTP66000时，首先应确认设备端是否采用标准RJ45接口、所需线缆长度是否确实接近60米，以及系统是否要求Cat6等级和屏蔽型连接。还需要把该组件放入完整网络链路中核算总长度，包括设备内部布线、其他跳线及中间连接部分。Cat6线缆组件不能仅凭类别标识判断整个网络链路的性能，仍需结合交换机、终端设备、接口和实际布线条件进行评估。
国产替代开发方面，建议将重点放在线缆结构和长距离成品一致性上，而不仅是外观与长度匹配。需要核对导体规格、双绞线结构、特性阻抗、屏蔽材料与覆盖方式、护套材料、线缆外径、弯曲性能以及RJ45插头的端接和模制工艺。针对60米成品线缆，还应关注整根线缆的导通、线序、屏蔽连续性和Cat6传输性能，并根据实际项目要求安排插拔、弯折、拉力、温度及耐久性测试。

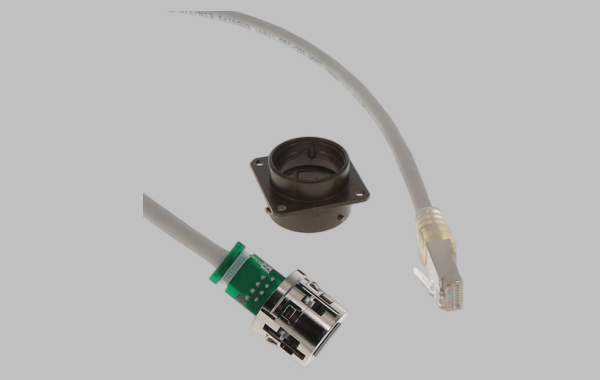

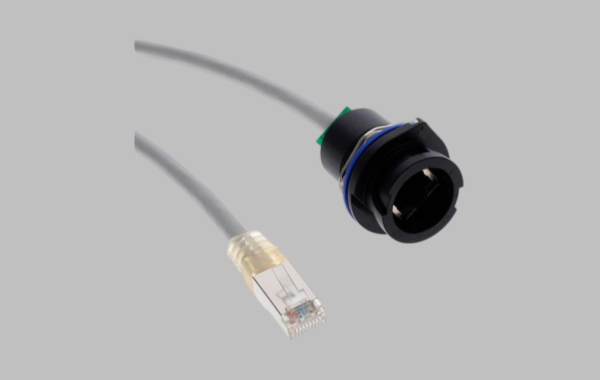

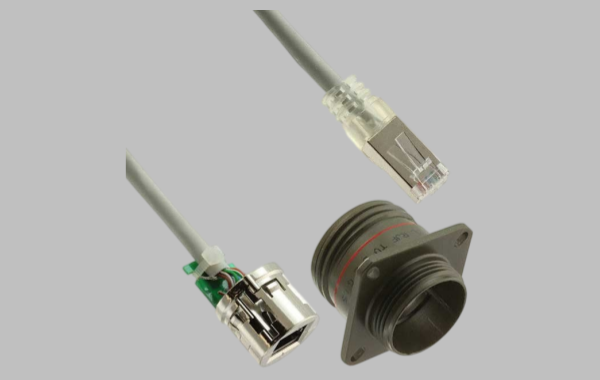

如果项目希望实现国产化，可以从标准RJ45插头、屏蔽网络线缆和成品组件装配三个环节协同开发。对于设备端采用标准RJ45接口的场合，可根据实际长度、线缆外径、护套要求和安装环境定制配套线缆组件；如果设备端使用Amphenol Socapex RJFIELD防护型接口，则还需要进一步确认接口配合、锁紧结构及防护要求，不能将普通RJ45成品跳线直接视为完整替代方案。最终应以样品测试、设备联调和实际环境验证结果作为替代依据。

-------------------------------------------------------------------------------------------------

长距离网络连接，需要兼顾传输、施工与维护
Amphenol Socapex RJFSFTP66000是一款60米长度、Cat6类别、双屏蔽结构、两端RJ45模制插头的网络线缆组件。对于设备分布较广、网络连接路径较长的项目，它提供了一种预制成品线缆选择。其应用价值不仅在于减少现场端接工作，也在于便于统一线缆规格和连接形式。实际选型时，应将网络链路长度、现场布线路径、屏蔽接地和后期维护一并纳入设计考虑。
围绕该型号开展国产替代，需要从线缆材料、屏蔽结构、连接器端接、成品装配和测试验证等方面建立完整的开发流程。我们持续专注于Amphenol Socapex品牌连接器及配套线缆组件的国产替代研究与市场应用方案开发。如果您对该品牌国产替代相关产品感兴趣、有采购需求，或正在寻找适合设备项目的定制线缆组件，欢迎联系：尹经理（18013280527，微信同号）。期待与更多客户和行业伙伴深入交流与合作，共同推进国产化产品的开发与应用。
