Amphenol Socapex RJFTV2PEM2G05100BTX 工业防护型网络连接组件

在工业控制设备、户外通信系统、车载电子设备以及特种装备中，网络接口往往需要同时满足两个看似矛盾的要求：一方面，设备内部仍希望沿用成熟、通用的RJ45以太网连接方式；另一方面，设备外部接口又必须面对灰尘、水汽、振动、冲击以及复杂安装环境。普通RJ45接口直接暴露在设备面板上，可能难以满足这些应用场景对机械保护和环境防护的要求。
Amphenol Socapex的RJF TV系列正是围绕这类需求开发的工业防护型以太网连接方案。型号 RJFTV2PEM2G05100BTX 属于该系列的网络线缆组件，采用面板安装结构，并通过后端RJ45线缆连接设备内部网络。它并非简单的普通RJ45跳线，而是将设备面板接口、防护连接结构与内部网络引出线组合在一起，为设备制造商提供更便于集成的连接方式。

-------------------------------------------------------------------------------------------------

一、产品结构与型号信息：重点在于面板接口和内部引线的组合

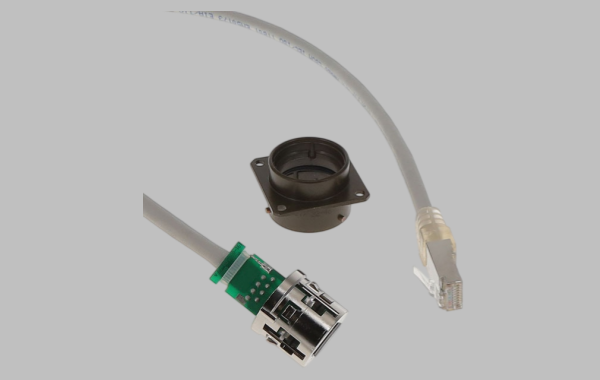

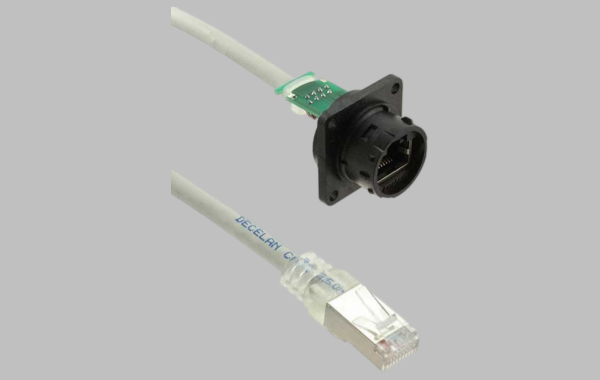

根据DigiKey公开产品资料，RJFTV2PEM2G05100BTX由Amphenol Socapex制造，属于RJF TV系列，产品描述为8P8C（RJ45）插孔至插头的模块化电缆组件，线缆长度为500mm，采用双重屏蔽结构，圆形线缆，产品页面标注为Cat5e、工业环境IP68，并具有圆形螺纹耦接特征。其安装形式为面板安装、法兰式结构，页面显示线缆颜色为灰色。
从实际设备设计角度看，这类组件的价值在于把外部防护接口和内部RJ45连接线预先组合起来。设备设计人员可以在机箱面板侧布置防护型接口，再通过后端500mm线缆连接交换机、控制板或其他网络设备，减少现场自行制作线缆和处理接口的工作量。需要注意的是，500mm指该组件所标示的线缆长度，实际安装时仍应结合机箱内部空间、线缆弯曲路径和连接器位置进行布置，避免线缆受到过度拉扯或挤压。

-------------------------------------------------------------------------------------------------

二、从设备面板设计看RJF TV系列的应用价值
对于需要经常插拔网络线缆的设备，面板接口不仅承担电气连接任务，还直接影响设备的维护方式。普通RJ45插座通常需要考虑插头卡扣、接口外露以及外部环境对触点和连接部位的影响。RJF TV系列则采用防护型连接结构，将标准RJ45网络连接功能纳入具有机械防护能力的连接系统中。

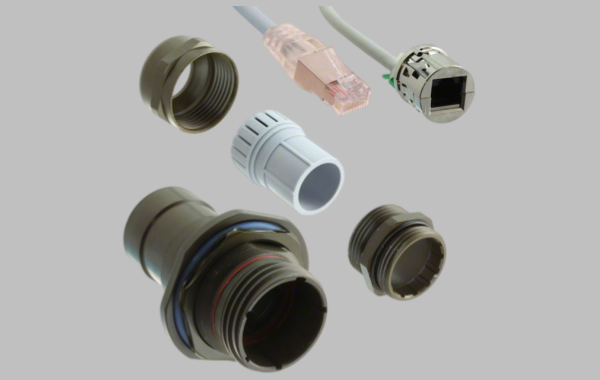

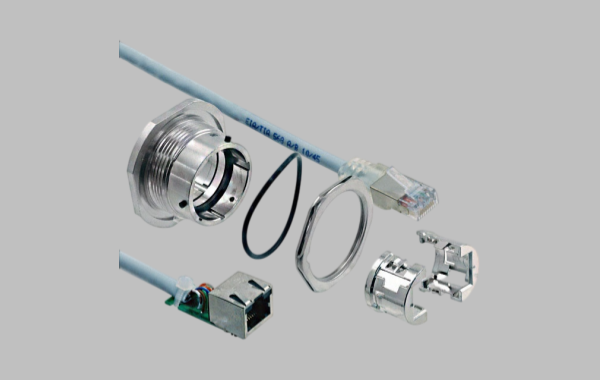

Amphenol Socapex的RJF TV系列采用源自MIL-DTL-38999 Series III结构的三头螺纹耦合方式，并配置防松脱设计，适合振动较明显的使用环境。其产品资料还介绍了RJStop系统：标准RJ45线缆插头可以被装入金属防护插头结构中，再与设备面板上的防护插座连接。这样能够减少标准RJ45插头直接暴露于外部环境的情况，也有助于降低现场布线和接地操作的复杂程度。
对于设备制造商而言，这种设计尤其适合需要在机箱外部设置网络维护接口、设备间网络连接口或现场调试接口的产品。不过，具体型号的结构、安装尺寸、配套插头及防护等级，应以对应型号的正式图纸和规格书为准，不能仅凭系列名称推定所有配置完全相同。

-------------------------------------------------------------------------------------------------

三、双重屏蔽与Cat5e：关注网络链路的整体实现
RJFTV2PEM2G05100BTX在DigiKey产品页中标注为双重屏蔽Cat5e组件。Cat5e常用于工业设备控制网络、数据采集、通信设备互联以及常规以太网链路。对于这类应用，选择线缆组件时不能只关注连接器外形，还需要考虑线缆类别、屏蔽结构、接线定义和设备端口的匹配关系。
双重屏蔽结构有助于改善线缆组件对外部电磁干扰的防护能力，但实际屏蔽效果并不只由线缆本身决定，还与连接器屏蔽连续性、设备面板接地设计、线缆布线路径以及系统接地方式有关。RJF TV系列资料介绍了屏蔽从RJ45线缆端向防护插座及金属外壳传递的设计思路。因此，在变频器、电机驱动器、工业电源或其他电磁环境较复杂的设备中，建议将线缆组件与整机的屏蔽和接地方案一起评估，而不是把双重屏蔽简单理解为无需其他设计措施。
还需要区分Cat5e的网络类别与连接器的环境防护能力：Cat5e描述的是网络布线性能类别，IP防护等级描述的是规定条件下外壳对固体异物和水的防护能力，两者并不是同一个指标。工程选型时，应分别确认网络传输需求和设备安装环境要求。

-------------------------------------------------------------------------------------------------

四、应用场景：适合将网络接口布置在设备外部的系统
RJFTV2PEM2G05100BTX可作为设备面板与内部网络设备之间的连接组件进行评估。例如，在工业控制柜中，可以将防护型接口布置在柜体面板，内部500mm线缆连接交换机或控制单元，便于外部设备接入和维护；在通信机箱、雷达配套设备或户外控制单元中，也可以根据结构空间和环境要求，评估采用此类防护接口的可行性。
Amphenol Socapex官方资料将RJF TV相关产品应用方向列举为战场通信、车辆、军用航空电子和工业领域，体现了该系列面向复杂环境网络连接的产品定位。对于实际项目，仍需结合振动等级、冲击条件、温度范围、安装面板厚度、密封结构及配套连接器进行完整验证。尤其是面板开孔、法兰固定方式和后端线缆走向，应在设备结构设计阶段提前确认，以免在样机装配时出现空间干涉或安装不匹配。

-------------------------------------------------------------------------------------------------

五、选型和兼容与替代方案参考及建议
选择RJFTV2PEM2G05100BTX时，建议首先核对它的接口组合，而不是只按“RJ45线缆”进行替换。该型号产品页描述为8P8C插孔至插头结构，采用面板安装、法兰形式，后端带有500mm线缆。若替代方案改成普通RJ45公对公跳线、面板RJ45母座加独立跳线，或者采用其他防护型圆形连接器，即使网络类别相近，也不代表可以直接互换。需要重点确认面板安装结构、接口方向、内部端接形式、线序定义和整体长度。
其次，应核对防护结构和机械连接方式。RJF TV系列的螺纹耦合结构与普通RJ45卡扣式插拔方式不同，替代产品需要确认外部连接器的锁紧形式、机械编码、防松脱设计、面板开孔尺寸及配套插头。若设备需要达到特定IP等级，还应明确该等级对应的连接状态、密封附件和安装条件，并通过整机或组件测试验证，不能仅凭连接器外观或产品系列名称认定防护能力相同。
在国产替代开发方面，可以考虑两种实施路径：一种是保留设备现有面板结构，重点开发与其安装尺寸和接口定义匹配的国产防护型连接器及配套线缆；另一种是结合新设备设计，重新规划面板接口、内部RJ45端接和线缆长度，形成国产连接器与定制线缆组件的一体化方案。对于本型号，建议优先核实500mm线缆长度、8P8C接线定义、Cat5e传输要求、双重屏蔽方式、面板法兰结构及外部螺纹耦合形式，再安排样品装配、导通测试、网络性能测试、屏蔽连续性检查和环境适应性验证。只有完成这些项目，才能判断替代方案是否真正适用于原设备。

-------------------------------------------------------------------------------------------------

六、从单一线缆采购转向完整接口方案评估
RJFTV2PEM2G05100BTX的特点并不只是500mm长度的Cat5e双屏蔽网络线缆，而是将防护型面板接口与内部RJ45线缆连接组合起来，面向工业及复杂环境设备的网络接入需求。对于工程设计人员，它提供了一种将外部接口防护与内部网络连接结合考虑的方案；对于采购人员，则需要重点关注型号完整性、安装结构、线缆长度、接线定义和防护要求，避免只依据RJ45接口或Cat5e类别进行简单替换。

-------------------------------------------------------------------------------------------------

国产替代开发也应从整套接口系统出发，综合考虑连接器结构、线缆组件、屏蔽连续性、面板安装和环境验证。通过图纸核对、样品测试和实际设备验证，逐步形成适合具体应用场景的国产连接器及配套线缆组件方案。
