Amphenol Socapex RJFSFTP5E0800 8米Cat5e双屏蔽工业网络线缆组件

在工业自动化、设备联网和网络通信系统中，网络线缆不仅承担数据传输任务，还需要适应设备之间较长距离的布线需求，以及电机、变频器和其他电气设备带来的复杂电磁环境。对于生产线、工业控制柜、测试设备和分布式通信终端而言，普通网络跳线在屏蔽结构、线缆保护和连接稳定性方面未必能够满足实际使用要求。因此，采用具备双屏蔽结构、可靠端接和标准化接口的工业网络线缆组件，成为设备连接设计中的一种重要选择。
Amphenol Socapex的RJF系列覆盖工业以太网连接器、线缆组件及相关配套产品，其中RJFSFTP系列主要面向屏蔽型网络连接应用。RJFSFTP5E0800是一款8米长度的Cat5e双屏蔽RJ45网络线缆组件，两端均采用RJ45模制插头，适合设备之间进行自由悬挂式连接。该型号的产品特点并非面板安装，而是通过预制线缆组件实现两端网络设备的直接互联，适合需要较长布线距离和屏蔽连接方案的工业应用。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0800产品结构与型号特点

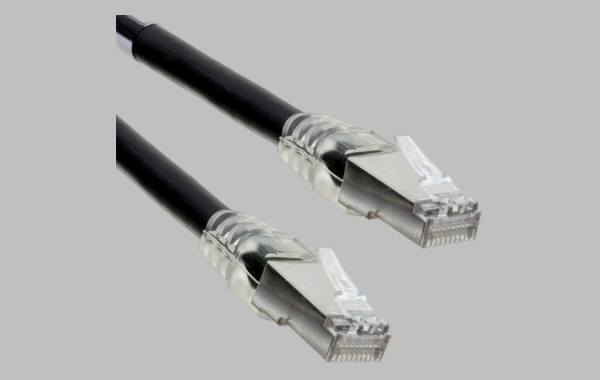

根据DigiKey公开产品资料，RJFSFTP5E0800由Amphenol Socapex制造，属于RJF系列模块化以太网线缆组件。产品采用8P8C（RJ45）插头至插头连接形式，线缆长度为26.25英尺，约合8.00米；线缆类型为圆形线缆，颜色为黑色，网络类别为Cat5e，屏蔽方式为双屏蔽，并配置两端模制插头。其安装类型为自由悬挂式，适用于不需要固定在设备面板上的线缆连接场景。这里的SFTP是Shielded and Foiled Twisted Pair的缩写，表示屏蔽箔层与编织屏蔽相结合的双屏蔽线缆结构，有助于降低外部电磁干扰对传输链路的影响。具体屏蔽层材料、线缆导体规格和电气参数，仍应以对应产品规格书为准。
从型号命名来看，RJFSFTP5E0800可以拆分理解为几个主要部分：RJF代表产品所属的工业连接系列；SFTP表示采用屏蔽箔层与编织屏蔽结构的线缆类型；5E代表Cat5e网络类别；0800对应8.00米线缆长度。这个编码方式能够帮助采购和工程人员快速区分不同屏蔽类别、网络等级及线缆长度。需要特别注意的是，RJFSFTP5E0800与RJFSFTP6、RJFSFTP6A等型号并不属于完全相同的网络类别，不能仅因为外观相似或连接器形式相同，就直接认定其传输性能和适用范围一致。

-------------------------------------------------------------------------------------------------

双屏蔽结构与8米线缆的应用价值
RJFSFTP5E0800的应用重点在于较长距离的网络设备互联。8米线缆能够为设备之间的空间布局提供一定余量，适合工业控制柜与外部设备、自动化工作站与网络交换设备、检测设备与数据采集终端之间的连接。在设备布局相对分散、连接点不适合直接相邻安装的情况下，预制8米线缆可以减少现场裁线、压接和重复制作的工作量，也便于设备安装、维护和备品备件管理。两端采用模制RJ45插头，能够减少现场端接环节，并使线缆组件在交付时具备相对完整的连接形式。
双屏蔽结构是该型号值得关注的另一个特点。在工业现场，动力线缆、变频驱动设备及开关电源可能形成复杂的电磁环境，网络线缆的屏蔽设计、连接器端接方式和设备接地条件都会影响整个通信链路的抗干扰表现。SFTP线缆通过箔层和编织层构成双重屏蔽结构，为外部干扰防护提供基础。实际应用中，还需要关注线缆两端屏蔽层与连接器金属部件之间的连续性，以及设备端的屏蔽接地设计。需要强调的是，双屏蔽并不意味着在任何安装环境下都能完全消除干扰，仍需结合布线路径、接地方式、线缆间距和系统整体电磁兼容设计进行评估。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于RJFSFTP5E0800的国产替代开发，建议从线缆传输性能、屏蔽结构和两端连接器一致性三个方面入手。首先，确认设备实际需要的是Cat5e等级还是更高类别，并核对原有网络系统的传输要求；如果原设备按照Cat5e进行设计，替代组件应优先确保相应类别的电气性能，而不是单纯通过更换更高类别线缆来判断兼容性。其次，应重点核对8P8C触点配置、RJ45插头外形、插头锁扣结构、线序定义以及两端模制尺寸，避免因插头尺寸或线序差异影响设备安装和通信。再次，双屏蔽结构应关注箔层覆盖、编织屏蔽密度、屏蔽层端接方式和整体连续性，不能将普通单屏蔽网络线缆直接作为等效替代品。
在国产化开发路径上，可以优先采用成熟的Cat5e双屏蔽圆形网络线缆，结合国产RJ45插头及模制工艺，开发8米插头至插头线缆组件。如果客户设备对插头外形、锁扣尺寸、线缆外径或模制护套有特殊要求，则需要通过原装样品测绘和设备端接口确认，进一步调整插头选型、模具结构及线缆出线保护方式。样品阶段建议开展线序导通、接触可靠性、网络链路连通性、Cat5e传输性能、屏蔽连续性、插拔耐久性以及线缆弯折和拉力相关验证。对于实际布线环境，还应评估8米长度是否满足设备走线路径，避免线缆过度拉伸、急弯或与动力线缆长距离并行。只有在机械、电气和实际应用验证通过后，才能确认国产组件是否满足原产品的替代要求。

-------------------------------------------------------------------------------------------------

国产替代开发与定制化配套方向
从线束组件的国产替代角度看，RJFSFTP5E0800具有较明确的开发方向：以Cat5e双屏蔽网络线缆为基础，围绕8米长度、两端RJ45模制插头和工业环境下的使用需求开展配套设计。对于设备制造商而言，除了采购标准长度的网络组件，也可能存在不同长度、不同线缆外径、不同护套材料以及特殊插头结构的定制需求。线束配套企业可以根据客户提供的原装样品、产品图纸和设备接口要求，开展线缆选型、连接器匹配、线序确认、屏蔽端接、模具开发和样品试制。对于需要多种线长的项目，还可以在统一连接器和线缆规格的基础上，开发不同长度的系列化组件，便于设备生产、售后维修和库存管理。国产替代不应只关注单根线缆的采购成本，还应综合考虑批量加工一致性、交付周期、质量追溯和后续定制能力，从而为工业网络设备提供持续稳定的线缆配套支持。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJFSFTP5E0800是一款8米Cat5e双屏蔽RJ45工业网络线缆组件，采用圆形黑色线缆、8P8C插头至插头连接形式以及两端模制插头设计。其主要应用价值在于为工业设备之间提供较长距离的预制网络连接，并通过双屏蔽线缆结构为复杂电磁环境下的数据传输提供屏蔽基础。对于国产替代项目，应重点关注Cat5e传输性能、双屏蔽结构、RJ45插头尺寸及线序、模制工艺和8米线缆的实际布线适配性。通过原装样品分析、国产线缆选型和完整的样品验证，可以逐步建立适用于工业网络设备的国产线缆组件方案。
