Amphenol Socapex RJFTV22G20100BTX 防水网线国产替代

在工业自动化、船舶电子、户外通信以及复杂装备网络系统中，网络连接组件需要面对比普通办公网络更加严苛的工作环境。设备在运行过程中可能受到水汽、粉尘、盐雾、机械振动和电磁干扰等因素影响，因此连接器除了满足数据传输要求，还需要具备可靠的机械连接结构和环境防护能力。对于这类应用，采用具有密封结构和专用锁紧机构的工业以太网连接组件，能够为设备网络接口提供更加完整的连接解决方案。
Amphenol Socapex 推出的 RJF TV 系列正是面向工业及恶劣环境连接需求开发的产品系列。RJFTV22G20100BTX 是该系列中的一款双屏蔽RJ45以太网线缆组件，采用8P8C接口形式，线缆长度为2.00m，具有圆形螺纹耦合结构，并针对工业环境提供IP68防护等级。该产品的应用价值不仅体现在网络通信方面，也体现在设备接口的密封连接、机械固定以及线缆整体配套能力上。

-------------------------------------------------------------------------------------------------

产品结构与核心技术特点

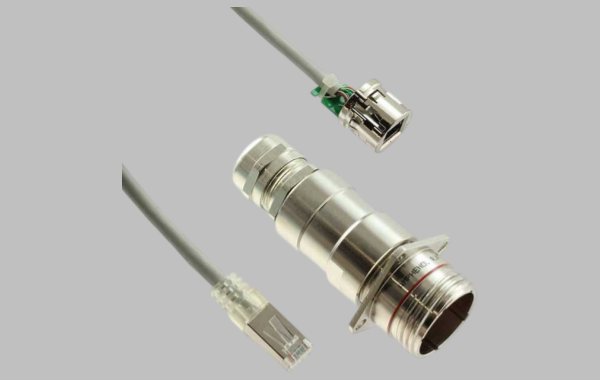

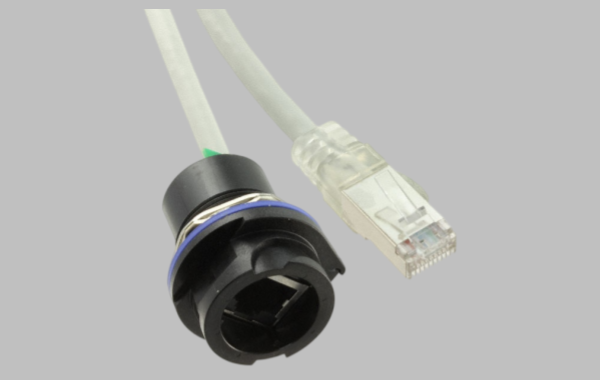

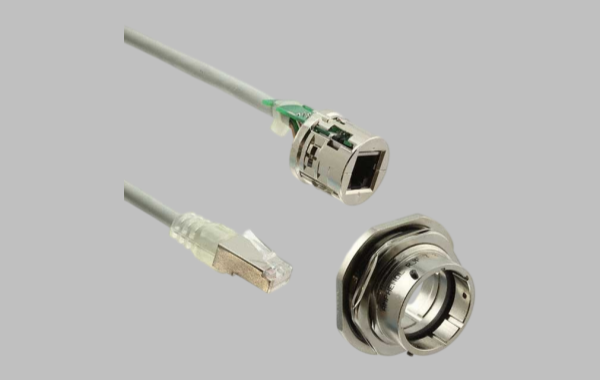

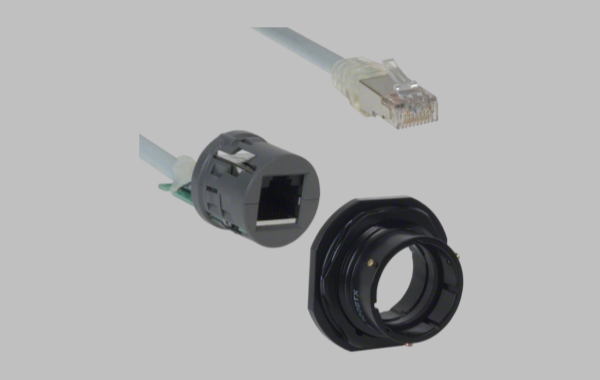

RJFTV22G20100BTX 采用插孔至插头（Jack to Plug）的连接形式，一端为设备面板安装配套的防护型RJ45连接结构，另一端为标准RJ45网络插头。产品采用8P8C触点配置，属于Cat5e工业以太网线缆组件，适用于符合相应传输要求的网络连接系统。根据DigiKey公开资料，该型号线缆长度为6.56英尺，即2.00m，采用灰色圆形线缆和双重屏蔽设计。其面板安装形式为法兰安装，配备圆形螺纹耦合结构，能够满足设备外部网络接口对机械连接和环境防护的要求。
与常见的普通RJ45网络跳线相比，该型号更值得关注的是其防护连接架构。普通RJ45接口主要依靠插头卡扣实现连接，而RJF TV系列通过专用工业连接结构实现外部接口的锁紧与密封，适用于对接口可靠性有更高要求的设备。IP68是该产品资料标注的防护等级，但实际使用时仍需按照原厂规定完成接口安装、配合和密封操作，不能将其理解为任意插接状态下都具备相同防护能力。双屏蔽设计则有助于改善工业电磁环境下的信号抗干扰能力，具体效果还与设备接地、屏蔽层端接和系统布线方式有关。

-------------------------------------------------------------------------------------------------

产品应用领域及配套价值
RJFTV22G20100BTX适合应用于工业控制系统、船舶通信设备、户外网络终端、工业交换机、自动化检测装置以及需要可靠网络接口的专业电子设备。在船舶和户外装备中，连接器经常需要面对湿度变化、振动和外部污染物，因此设备接口不仅需要满足正常通信，还需要降低外部环境对连接部位的影响。在工业自动化系统中，双屏蔽线缆能够为网络信号提供额外的电磁兼容设计基础，适合对布线质量和通信稳定性有要求的应用场景。2.00m的线缆长度则为设备之间的连接和机柜内部布线提供了一定灵活性，既可以作为设备接口与外部网络之间的连接线，也可以用于特定设备模块之间的网络配套。对于设备制造企业而言，此类产品属于连接器与线缆一体化组件，采购和替代时应当将接口、线缆及整体装配作为一个系统进行评估。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RJFTV22G20100BTX的国产替代研究，建议首先围绕RJF TV系列专用接口开展机械结构核对。该型号涉及法兰安装、专用圆形螺纹耦合以及工业防护结构，不能直接使用普通RJ45插头或普通面板插座替换。需要重点确认设备端安装空间、法兰尺寸、安装孔位、接口配合形式、锁紧结构和密封方式，确保替代组件能够与原有设备正确装配。其次，应核对8P8C触点定义、Cat5e网络传输要求、线序、双屏蔽结构以及2.00m线缆长度。对于有特殊接地要求的设备，还需要确认连接器外壳与线缆屏蔽层之间的电气连接方式，避免因屏蔽处理不一致影响设备的电磁兼容性能。
在国产替代实施方面，可以考虑两种开发思路。第一种是保留原设备上的Amphenol Socapex面板接口，重点开发与其机械结构匹配的国产定制线缆组件，适合不希望修改设备面板结构的项目。第二种是采用国产工业防护型RJ45连接器与双屏蔽网络线缆进行整体替代，重新匹配设备安装结构、密封形式和连接方式，适合具备一定结构调整空间的新产品研发项目。具体选型时，建议优先选择具备相应工业防护能力的连接器，并根据实际使用环境验证IP68防护要求，而不是仅以产品宣传参数作为替代依据。样品阶段应开展接口装配、锁紧可靠性、线序检测、网络传输、屏蔽连续性、插拔寿命及防水防尘等项目验证。对于船舶、户外和长期运行设备，还应结合实际工况评估耐腐蚀性、振动适应性和线缆弯曲性能，最终形成可用于批量生产的替代方案。

-------------------------------------------------------------------------------------------------

国产替代开发与定制化配套方向
随着工业连接器供应链国产化需求不断增加，具有专用防护结构的RJ45线缆组件也逐渐成为连接器及线束企业值得关注的开发方向。围绕RJFTV22G20100BTX，可以从工业防护连接器配套、双屏蔽以太网线缆加工、连接器端接工艺和成品组件测试等方面开展国产化研究。除2.00m标准长度外，还可以根据客户设备的实际安装距离开发不同长度的线缆组件，并结合应用环境调整线缆外护套、屏蔽结构和出线方式。对于已经使用Amphenol Socapex原装产品的客户，可以通过原装样品分析、结构尺寸测绘和设备端接口核对，确定替代产品的具体开发边界。通过连接器与线束组件协同开发，不仅能够减少单独采购不同配件所带来的匹配问题，也有利于提高产品定制效率，为工业设备制造商提供更加灵活的国产配套选择。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJFTV22G20100BTX是一款面向工业及复杂环境应用的双屏蔽RJ45以太网线缆组件，其主要特点包括8P8C网络接口、Cat5e应用定位、2.00m圆形线缆、双重屏蔽、法兰安装结构以及IP68工业防护设计。对于该型号的国产替代，核心工作在于实现专用连接结构的机械兼容、网络传输性能匹配和整体防护能力验证。通过合理的国产连接器选型、线缆定制和组件测试，可以为工业通信、船舶电子及自动化设备提供更多国产化配套方案。
