Amphenol Socapex RJF72N05100BTX RJF国产线束开发

在工业设备网络化和模块化设计不断发展的背景下，设备内部及设备之间的网络连接逐渐呈现出小型化、标准化和定制化的特点。特别是在工业控制系统、通信设备、自动化检测装置以及专业电子设备中，网络连接组件不仅需要保证数据传输的稳定性，还需要适应设备内部有限的安装空间，以及工业现场可能存在的振动、灰尘和潮湿等环境因素。普通RJ45跳线虽然能够满足常规网络连接需求，但在特殊设备接口和工业防护场景中，往往还需要专用连接结构进行配套。
RJF72N05100BTX 是 Amphenol Socapex 旗下RJF系列的一款工业以太网线缆组件。与较长距离的常规工业网络跳线不同，该型号采用500mm短线缆设计，适合设备内部、相邻模块以及面板接口与网络设备之间的短距离连接。产品结合了专用圆形卡口连接结构和标准RJ45网络接口，在保证连接方式具有一定通用性的同时，也兼顾了工业设备对机械固定和环境防护的要求。对于连接器及线束组件制造企业而言，该型号可以作为短距离工业防护型网络线束国产替代开发的参考对象。

-------------------------------------------------------------------------------------------------

RJF72N05100BTX产品结构与技术特点

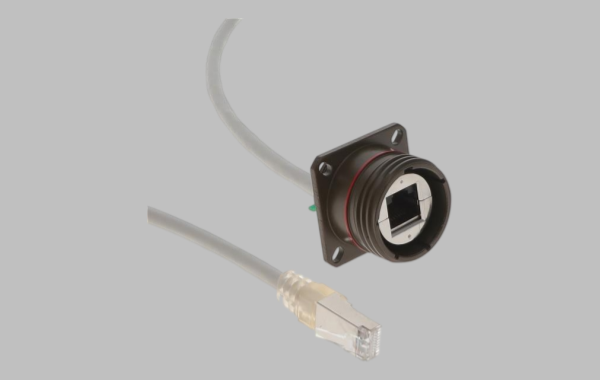

根据DigiKey公开产品资料，RJF72N05100BTX采用8P8C（RJ45）插孔至插头连接形式，属于Amphenol Socapex RJF系列，线缆长度为1.64英尺，即500mm。产品采用灰色圆形线缆，具有屏蔽结构，传输类别为Cat5e，定位于工业环境应用，产品资料标注的防护等级为IP68。其连接结构包含圆形卡口接头和模制插头，设备端采用面板安装形式。与普通RJ45跳线相比，该型号的特点在于将专用工业防护接口与短距离网络线缆组合在一起，使其能够适应设备面板连接及内部网络布线的实际需求。500mm的线缆长度也有助于减少设备内部过长线缆带来的空间占用和布线冗余。

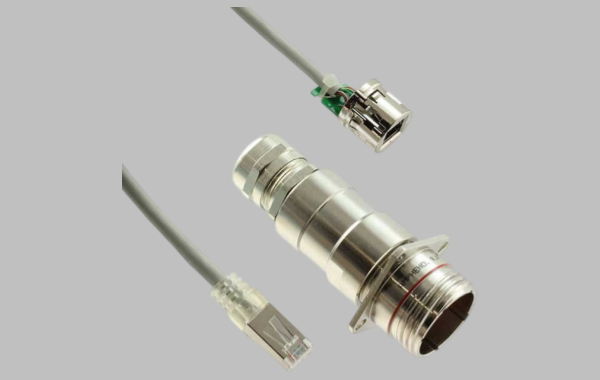

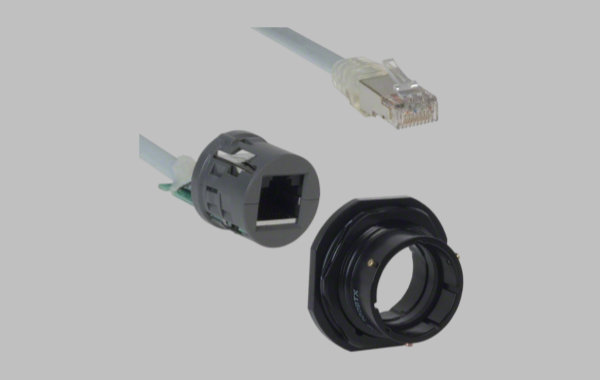

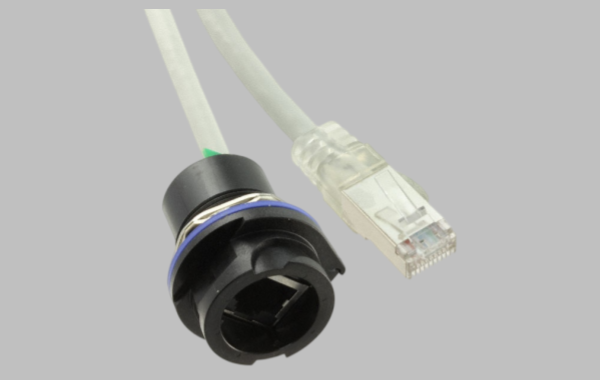

从结构设计角度看，RJF系列是Amphenol Socapex面向恶劣环境以太网连接开发的产品系列。其圆形卡口连接方式源于成熟的工业圆形连接器设计理念，具有明确的机械锁紧结构，连接状态便于确认。RJF系列还提供不同安装形式、不同传输类别及不同电磁屏蔽配置的产品方案，可以根据设备设计要求进行组合选型。需要注意的是，RJF系列与RJFTV系列虽然都属于工业防护型RJ45连接产品，但具体的锁紧结构、安装尺寸和接口配置存在差异，不能仅凭系列名称判断产品之间可以直接互换。

-------------------------------------------------------------------------------------------------

产品应用场景与短线束配套优势
RJF72N05100BTX的500mm短线设计，使其在紧凑型设备内部连接方面具有一定应用价值。例如工业控制箱内部的网络模块连接、通信设备面板与主板之间的网络接口引出、自动化设备内部交换机与控制单元之间的短距离通信，以及专业电子设备的网络接口配套等。对于内部结构紧凑、接口位置相对固定的设备，使用合适长度的定制线缆可以减少多余线材堆积，降低线缆交叉和维护不便的问题。与此同时，屏蔽型网络线缆能够为工业电磁环境下的信号传输提供必要的屏蔽设计基础，配合合理的接地和端接工艺，有助于提升系统的电磁兼容表现。对于设备生产企业来说，这种连接器与短线缆一体化的产品形式，也有利于减少现场二次加工，提高装配一致性和产品维护效率。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RJF72N05100BTX的国产替代开发，建议从短线组件的实际安装关系入手。首先，需要确认原设备采用的RJF72系列面板接口结构，重点核对面板安装尺寸、固定方式、连接器外壳尺寸、圆形卡口配合关系以及插头的模制结构。由于该产品采用专用工业防护接口，普通RJ45插头虽然具有相同的8P8C触点形式，但不代表能够与原有RJF接口直接实现机械配合。其次，应关注线缆部分的500mm长度、圆形线缆结构、屏蔽方式、灰色外护套以及Cat5e传输要求。对于短距离线束，还需要充分考虑线缆弯曲半径、出线方向、连接器尾部空间和设备内部固定位置，避免线束长度虽然相同，但实际装配后出现走线受限或接口受力的问题。
在国产替代方案方面，可以根据项目条件选择保留原设备端接口、仅替换配套线缆组件的方式，也可以采用国产工业防护型RJ45连接器与定制网络线缆进行整体替代开发。前一种方案主要关注连接器配合关系、线序、线缆长度及屏蔽端接，适合设备接口已经定型、不方便修改面板结构的客户；后一种方案则需要重新评估面板开孔、固定结构、接口锁紧和防护密封设计，适合新设备研发或允许调整结构的项目。样品验证阶段，建议重点开展8P8C线序检测、网络连通性、Cat5e传输性能、屏蔽连续性、连接器插拔与锁紧测试，以及相应环境条件下的防尘防水验证。尤其需要注意，IP68属于整套连接结构在规定条件下的防护能力，替代产品不能仅凭连接器外壳具有密封结构就认定达到相同等级，应结合实际配合接口、密封件和安装状态进行验证。

-------------------------------------------------------------------------------------------------

国产替代开发与定制化生产方向
从线束组件国产化配套角度来看，RJF72N05100BTX适合围绕短距离工业网络连接开展专项开发。与常规长距离网线组件相比，500mm短线束对加工尺寸一致性、线缆端接精度和成品装配质量有不同要求。企业可以围绕RJF系列产品建立相应的国产替代开发方案，结合客户设备结构，提供500mm及其他长度的定制网络线束，并根据应用环境调整线缆外径、护套材料、屏蔽结构和连接器配置。对于有原装产品样品或设备图纸的项目，可以通过样品拆解、接口尺寸测绘、线缆结构分析和端接工艺研究，确定国产替代组件的开发参数。在此基础上，还可以将单一型号的开发经验延伸到RJF系列其他短线组件及不同安装配置产品，逐步形成系列化工业网络线束配套能力，为设备制造商提供更灵活的采购和定制选择。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJF72N05100BTX是一款具有工业防护应用定位的500mm屏蔽型RJ45线缆组件，主要特点包括8P8C接口、Cat5e传输类别、圆形卡口连接结构、模制插头以及IP68防护设计。该型号的国产替代重点并不只是网络线序和线缆长度的匹配，还需要兼顾专用接口的机械兼容性、屏蔽连续性、装配空间和整体防护性能。通过针对性的连接器选型、短线束定制加工和成品测试，可以为工业控制、通信设备及自动化系统提供更加灵活的国产配套方案。
