Amphenol Socapex RJF72B10100BTX 连接器国产方案

在工业网络连接领域，设备接口不仅承担数据传输任务，还需要应对现场环境中的灰尘、水汽、机械振动以及外部拉扯等问题。尤其是在户外通信设备、自动化控制系统、工业网络交换设备和嵌入式电子设备中，普通RJ45网络接口往往难以同时满足连接稳定性与环境防护要求。因此，采用带有工业防护结构的RJ45连接器及配套线缆组件，成为不少设备厂商进行接口设计时的重要选择。
RJF72B10100BTX 是 Amphenol Socapex RJF系列相关的工业以太网连接组件。该型号值得关注的地方在于，它并非简单的普通网络跳线，而是将设备面板端连接结构与标准RJ45网络连接方式结合起来，适用于需要兼顾设备安装、防护连接和网络通信的应用场景。对于从事工业连接器及线束组件开发的企业而言，该型号也为工业级RJ45接口的国产配套开发提供了具体的研究方向。

-------------------------------------------------------------------------------------------------

RJF72B10100BTX的产品构成与技术特点

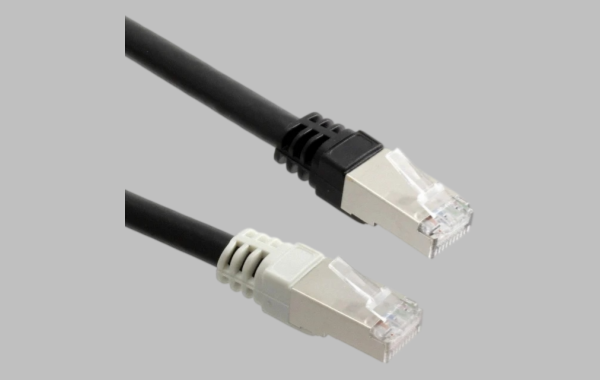

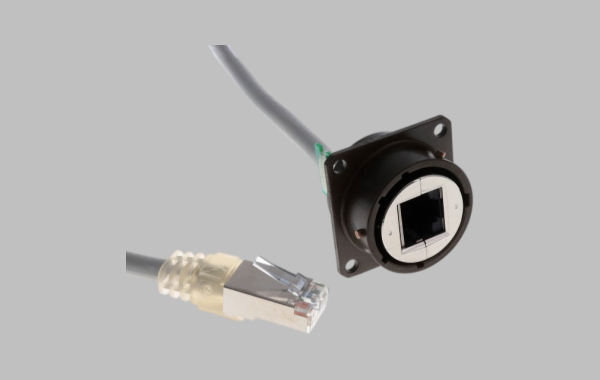

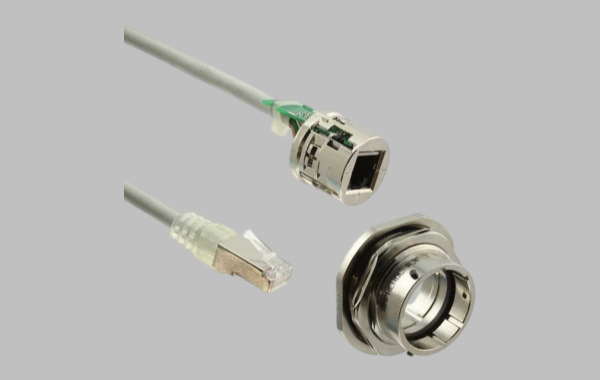

从型号及相关产品资料来看，该产品属于RJFIELD工业防护型RJ45连接方案。其核心是通过专用面板连接接口，将设备内部网络连接与外部插拔式网线连接分隔开来，使设备外部接口具备更适合工业现场的防护和机械连接能力。该型号对应的产品信息可从三个方面理解：第一，采用8P8C（RJ45）网络接口，面向标准以太网通信；第二，采用RJF系列专用圆形卡口连接结构，区别于普通RJ45插头直接插拔的形式；第三，属于配套线缆组件开发范畴，产品型号中的10对应1.0m线缆长度标识，100BTX表示线缆末端配置RJ45插头。RJF系列还具有不同外壳、安装形式和防护配置，可根据设备结构选择相应版本。
从应用价值来看，这种结构适合需要将网络接口引出设备外壳的场景。例如工业控制箱、通信机柜、户外网络终端、自动化检测设备以及其他存在外部环境干扰的电子设备。专用卡口连接方式能够提供比普通RJ45插拔结构更明确的机械锁紧体验，减少意外松脱的风险；面板端与线缆端分离的设计，也便于设备安装、拆卸和后续维护。对于工业网络而言，连接组件的性能不仅取决于RJ45触点本身，还与线缆传输类别、屏蔽连续性、接口密封、外壳配合以及安装工艺密切相关。尤其在户外或潮湿环境中，必须将连接器正确锁紧，并按照产品规定完成未连接接口的防护，才能发挥整套连接结构的设计价值。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RJF72B10100BTX进行国产替代，建议首先确认设备端的接口形式，而不是直接寻找普通RJ45网线作为替代品。重点核对面板安装方式、螺母固定结构、外壳尺寸、接口配合关系、卡口锁紧形式以及插头与插座之间的机械兼容性。如果原设备使用的是RJF72系列专用面板接口，替代线缆端必须能够与原接口正确配合；如果计划连同面板接口一起替换，则还需要重新评估面板开孔尺寸、固定空间和密封结构。其次，应确认8P8C触点定义、网络线序、Cat5e传输要求以及屏蔽连接方式，避免出现机械上能够连接、实际通信性能却不符合要求的问题。对于线缆部分，可以1.0m作为开发基准，根据设备内部布线和安装距离调整长度，同时关注线缆外径、弯曲性能、护套材料及抗干扰能力。
在替代路线方面，可以考虑两种实施方式：一种是保留原有RJF系列面板接口，仅开发与其匹配的国产配套线缆组件，主要解决线缆采购、组件定制和供应链配套问题；另一种是采用国产工业防护型RJ45连接器与定制屏蔽网线进行整体替代开发，重新设计设备端接口和线缆端连接结构。这两种方式的开发难度和验证范围不同，应根据客户是否允许修改设备结构来确定。建议开发过程中建立接口尺寸对照资料，制作首批样品进行装配验证，并开展网络连通性、线序检测、传输性能、屏蔽连续性、插拔与锁紧测试，以及适用环境下的防护验证。需要特别说明的是，RJF系列不同型号之间的结构和配置并不完全相同，不能仅凭RJF72系列名称判断互换关系，具体替代必须以对应型号图纸、实物样品和设备端接口为依据。

-------------------------------------------------------------------------------------------------

国产线束组件开发与市场应用方向
随着工业设备国产化进程不断推进，工业以太网连接组件的国产配套需求也在逐渐增加。对于RJFIELD这类带有专用防护接口的产品，国产替代不仅涉及连接器本体，还包括配套线缆、端接工艺、组件装配和性能验证等多个环节。企业可以围绕RJ45工业防护接口开展系列化开发，根据客户需求提供不同线缆长度、不同安装结构、不同出线方式以及不同屏蔽配置的定制组件。对于有原装样品、产品图纸或设备接口资料的客户，还可以通过结构测绘、连接器选型、线缆匹配和样品试制，逐步建立对应的国产化配套方案。这种从单一型号替代向系列化产品开发延伸的方式，有利于提高项目配套灵活性，也能够为设备制造企业提供更多供应链选择。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJF72B10100BTX体现了工业以太网连接组件在机械连接、防护结构与标准网络通信之间的结合。对于该型号的国产替代，应重点关注专用接口的机械匹配、RJ45网络性能、线缆长度、屏蔽处理以及整体组件的环境适应能力。相比直接采购普通网络跳线，按照原有设备接口要求开展定制化线束开发，更有利于实现产品的实际兼容和稳定应用。通过持续完善连接器选型、线缆加工及组件测试能力，可以为工业自动化、通信设备和网络控制系统提供更加灵活的国产配套选择。
