Amphenol Socapex RJFSFTP5E0259 工业级Cat5e双屏蔽网络线束及国产兼容替代分析

工业网络连接组件的可靠性与选型需求
在工业自动化、通信设备、轨道交通、智能制造以及各类工业控制系统中，网络连接线束不仅承担着数据传输任务，还需要适应设备内部复杂的安装环境和长期运行要求。随着工业设备之间的数据交互越来越频繁，网络连接组件的选型也逐渐从单纯关注接口形式，转向对线缆结构、传输性能、电磁兼容性和机械可靠性的综合考量。特别是在工业现场，网络线束可能需要经过不同设备区域、控制柜和机械结构进行布线，如果连接组件的屏蔽设计、长度规格或机械结构不符合实际要求，就可能增加安装难度，甚至影响整个通信链路的稳定性。
Amphenol Socapex 是一家专注于高可靠性连接器及互连解决方案的品牌，其RJFIELD™系列产品广泛涉及工业以太网、恶劣环境连接和高可靠性数据传输应用。本文介绍的RJFSFTP5E0259属于该品牌RJF系列Cat5e网络线缆组件，采用RJ45双端插头连接结构，线缆长度约为8.5英尺，即2.59米，具有SFTP双重屏蔽设计。该型号适用于对网络连接质量、线缆屏蔽能力和安装灵活性具有一定要求的设备连接场景。对于正在开展工业设备配套、线束采购及国产化供应链建设的企业而言，了解该型号的产品特点和替代开发要求具有实际意义。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0259产品结构与主要技术特点

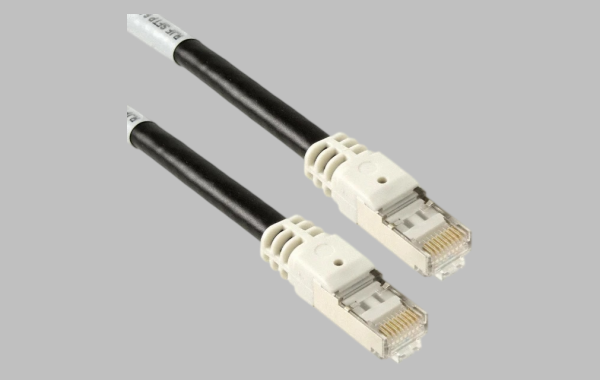

RJFSFTP5E0259是一款预制式RJ45以太网连接线束，产品系列属于Amphenol Socapex RJF，产品类别为模块化网络线缆组件。从产品结构来看，该型号采用RJ45 Plug to Plug连接形式，即线缆两端均为RJ45公头，具有8P8C触点配置，采用圆形线缆及模制插头结构，适合与对应的网络设备接口进行连接。其网络类别为Cat5e，线缆屏蔽方式为双重屏蔽，产品外观为黑色，标称长度约为8.5英尺，折合约2.59米。预制式结构可以减少现场裁线、剥线和端接工序，有利于设备生产过程中统一连接线束规格。
该型号的重要技术特点是SFTP双重屏蔽线缆。SFTP通常指结合箔层和金属编织层的屏蔽双绞线结构，通过不同屏蔽层的配合，降低外部电磁干扰对内部网络信号的影响。根据Amphenol Socapex高可靠性以太网线缆系列资料，Cat5e产品采用100Ω圆形屏蔽线缆结构，配置四组双绞线，导体采用24AWG镀锡铜，并采用黑色抗紫外线聚氨酯（PUR）护套。系列线缆还采用加强结构及无卤阻燃材料设计，有助于满足部分工业和户外应用对线缆机械性能及材料特性的要求。需要注意，系列通用参数与单一订货型号的具体配置仍应以对应型号数据表为准。
从网络传输角度来看，Cat5e属于成熟的以太网布线规格，可用于符合相应链路要求的10BASE-T、100BASE-TX和1000BASE-T通信系统，典型传输频率范围为100MHz。其四对双绞线结构能够满足常见以太网设备的数据通信需求。对于工业设备而言，采用符合规格的双绞线、合理的屏蔽结构和可靠的连接端接方式，有助于减少信号串扰和外部干扰带来的影响。不过，实际传输效果还需要结合设备接口、链路长度、线缆质量及安装环境进行综合判断，不能仅依据Cat5e标识认定整个系统一定达到预期性能。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0259在工业设备及网络系统中的应用价值
从2.59米的线缆长度来看，RJFSFTP5E0259能够为不同安装位置之间的网络连接提供一定的布线余量。与长度较短的设备内部连接线相比，该型号更适合需要跨越一定安装距离的设备互连场景。例如，在工业控制柜中，可以根据设备接口布局，用于网络交换模块、控制单元和通信设备之间的连接；在自动化生产系统中，可以根据设备之间的安装距离，承担不同功能单元之间的数据通信任务；在通信和电子设备中，也可以作为网络接口模块与外部通信单元之间的连接线束选型参考。
在实际工业应用中，2.59米的线缆长度既需要满足设备之间的连接距离，也需要考虑走线路径和安装空间。工程人员在设计线束布置方案时，应综合考虑机箱尺寸、设备安装位置、线缆固定点、弯曲半径以及周围电源线路的分布情况。特别是在存在电机、变频器和其他高功率设备的环境中，网络线束应尽可能避免与强干扰电源线长距离平行布置，并结合设备要求进行合理的屏蔽接地设计。通过优化布线路径，可以降低不必要的机械应力和电磁干扰风险，提高网络连接系统的使用可靠性。

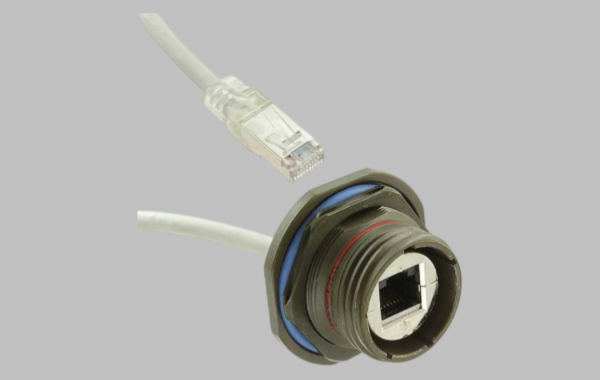

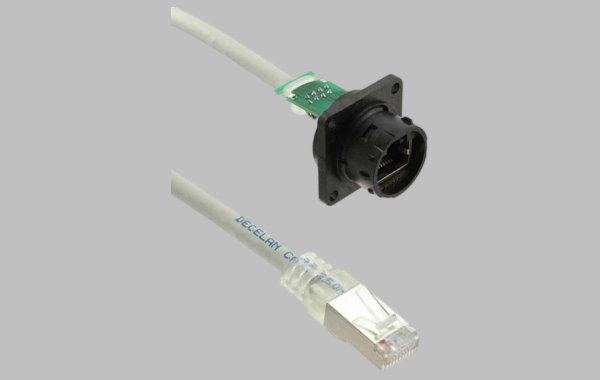

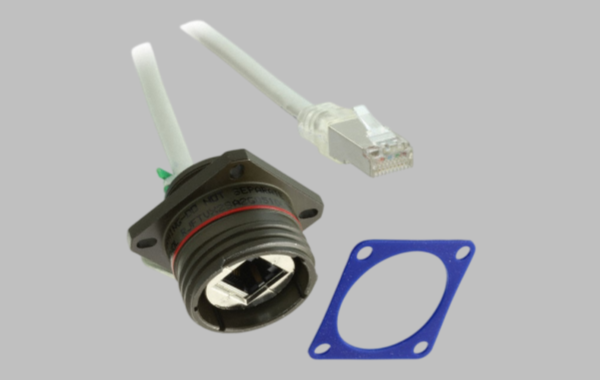

Amphenol Socapex还提供RJFIELD™系列工业防护型RJ45连接器方案，其RJF系列采用卡口式锁紧结构，具有明确的机械连接设计，并针对工业环境中的网络连接需求提供相应解决方案。相关产品可应用于工业过程控制、特殊机械设备、户外数据连接、机器人及通信系统等场景。RJFIELD系列还涵盖不同连接结构和防护型接口，方便设备制造商根据具体安装条件选择。不过，RJFSFTP5E0259本身属于预制RJ45线缆组件，其SFTP屏蔽性能不等于整套连接系统的防水、防尘能力。如果需要在潮湿、粉尘或户外环境中使用，应进一步确认配套防护连接器、密封结构和设备安装方式是否满足项目要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要采购RJFSFTP5E0259，或者希望开发该型号国产兼容替代产品的企业，建议从接口机械结构、网络电气性能、屏蔽设计、线缆材料和安装要求等方面开展系统评估。首先，应确认两端连接器均为RJ45公头，8P8C触点配置、插头外形、锁扣结构、触点排列及插拔方式需要与原设备接口相匹配。如果原有设备采用Amphenol Socapex RJFIELD防护连接系统，还应进一步检查国产替代插头与对应防护接口之间的结构兼容性，包括插头尺寸、连接深度、固定方式及配套密封结构，避免只满足普通RJ45接口连接，却无法满足原设备的整体装配要求。
其次，需要重点关注Cat5e网络传输性能和SFTP双重屏蔽结构。国产替代线束应根据原产品规格，对100Ω特性阻抗、四对双绞线结构、24AWG导体规格及屏蔽方式进行匹配。对于屏蔽层，应检查铝箔和金属编织层的完整性、屏蔽连续性以及连接器端部的处理方式。尤其在工业现场，屏蔽结构不仅要满足线缆本身的要求，还需要结合设备接地方案进行设计，避免屏蔽层连接不完整而影响实际抗干扰效果。与此同时，还应关注线缆护套材料的耐磨性、耐弯曲性、耐温性能和环保要求，确保替代线束能够适应目标设备的使用环境。
第三，线缆长度和装配一致性是该型号替代开发的重要环节。RJFSFTP5E0259的标称长度约为2.59米，国产替代产品应根据原有线束的实际走线路径进行尺寸确认，并预留合理的安装余量。长度过短可能导致连接器和线缆长期承受拉力，长度过长则可能产生多余盘绕，与设备内部结构或其他线缆发生干涉。因此，建议结合客户提供的原装样品、设备布局图或线束安装照片，确认实际长度、出线方向及固定方式。此外，还应对模制插头的成型质量、线缆出口处的抗弯折能力、插头锁扣耐用性和长期插拔后的连接稳定性进行验证。
我们公司可提供Amphenol Socapex RJFSFTP5E0259兼容替代线束方案。 针对该型号，可以围绕RJ45双端连接结构、Cat5e网络规格、SFTP双重屏蔽线缆及约2.59米的线缆长度开展国产兼容替代开发。根据客户提供的产品样品、图纸、技术规格或实际设备使用要求，对国产RJ45连接器、屏蔽网络线缆、护套材料及组装工艺进行评估，并根据项目需求开展线序、导通性能、网络传输性能、屏蔽连续性和机械可靠性验证。对于有特殊安装要求的项目，还可以进一步评估线缆长度调整、连接器结构适配、标签标识和线束外观定制等内容。
国产兼容替代的核心并不是简单地将原产品更换为外观相似的线缆，而是根据原有设备的使用条件，建立从接口、材料到电气性能的完整匹配关系。对于有批量采购、长期供货或供应链优化需求的企业，可以通过样品试制、性能测试和小批量应用验证，逐步确认替代方案的适用性。在满足设备接口和技术要求的基础上，为客户提供更多元化的线束采购选择，提升项目供应链的灵活性。

-------------------------------------------------------------------------------------------------

以屏蔽性能和结构匹配推进线束国产化
Amphenol Socapex RJFSFTP5E0259是一款采用Cat5e网络规格、RJ45双端插头和SFTP双重屏蔽结构的工业以太网线缆组件，约2.59米的线缆长度为不同设备单元之间的网络互连提供了较为灵活的安装空间。其24AWG镀锡铜导体、双重屏蔽设计以及系列相关PUR护套技术，为工业网络连接的线缆选型提供了参考。对于希望开展该型号国产替代的企业而言，应重点关注连接器机械适配、网络传输性能、屏蔽端接、线缆长度公差和实际使用环境，而不是只比较产品外观和基础规格。通过规范的样品分析、结构设计和性能验证，可以逐步形成符合目标设备要求的国产兼容替代方案，为工业自动化、通信设备及电子制造行业提供更加灵活的连接线束配套选择。

-------------------------------------------------------------------------------------------------

我们持续专注于Amphenol Socapex品牌连接器及线缆组件的国产替代研究与市场应用方案开发，针对RJFSFTP5E0259等型号，可提供兼容替代评估、定制线束开发及相关项目配套服务。如果您对该品牌国产替代方案相关产品感兴趣，或者正在寻找合适的线束供应商，有采购、样品开发、批量定制及供应链优化需求，欢迎联系咨询。联系人：尹经理 18013280527（微信同号）我们期待与更多设备制造商、工程技术人员及行业合作伙伴深入交流与合作，共同探索工业连接线束国产化应用的新方案。
