Amphenol Socapex RJFSFTP5E0275 国产线束开发

工业网络线束的标准化与国产替代需求
在工业自动化、智能制造、通信设备及各类电子控制系统中，网络线束是实现设备之间数据交互的重要组成部分。随着设备模块化程度不断提高，越来越多的工业设备采用预制式网络连接线束，以减少现场端接工序，提高装配效率，并降低人工接线带来的质量差异。对于工业网络连接而言，除了关注RJ45接口是否匹配，还需要综合考虑线缆类别、屏蔽结构、线束长度以及长期使用过程中的机械可靠性。
Amphenol Socapex 是一家专注于高可靠性互连产品和连接解决方案的制造商，其RJFIELD™系列面向工业以太网及复杂应用环境提供连接器、适配器和预制网络线缆组件。本文介绍的RJFSFTP5E0275属于Amphenol Socapex RJF系列Cat5e网络线缆组件，采用RJ45双端插头结构，具有双重屏蔽设计，标称线缆长度为2.75米。该型号适合用于不同网络设备及功能模块之间的连接，可作为工业设备网络布线、原有线束维护和国产兼容替代开发的选型参考。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0275产品信息与编码结构解析
根据DigiKey产品页面，RJFSFTP5E0275的制造商为Amphenol Socapex，制造商产品编号为RJFSFTP5E0275，产品属于模块化以太网电缆组件。该型号采用8P8C（RJ45）插头对插头连接结构，两端均为RJ45公头，属于自由悬挂式安装形式。产品采用圆形线缆，外观颜色为黑色，线缆类别为Cat5e，屏蔽方式为双重屏蔽，两个连接端均具有模制插头结构，标称长度为9.02英尺，约合2.75米。DigiKey页面将其列为在售产品，页面显示按订单供货，具体采购状态及交期应以实际下单信息为准。
从型号命名来看，RJFSFTP5E0275可以按照产品系列、线缆类型、网络类别和长度规格进行理解。其中，RJF代表RJFIELD系列相关线缆组件，SFTP表示采用屏蔽及箔层组合的双绞线结构，5E对应Cat5e网络类别，0275则与该型号2.75米长度配置相对应。Amphenol Socapex的RJFIELD产品目录采用系列化方式对Cordset进行分类，并通过不同编码区分线缆类型、以太网类别和长度规格。需要注意，具体型号应以制造商和经销商的正式产品资料为准，不能仅凭编码规则推断未列明的材料、导体规格或性能指标。

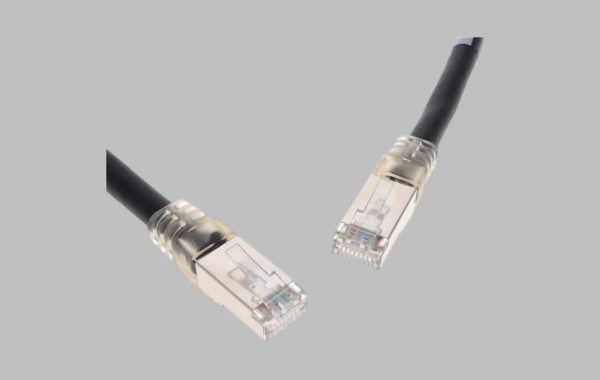

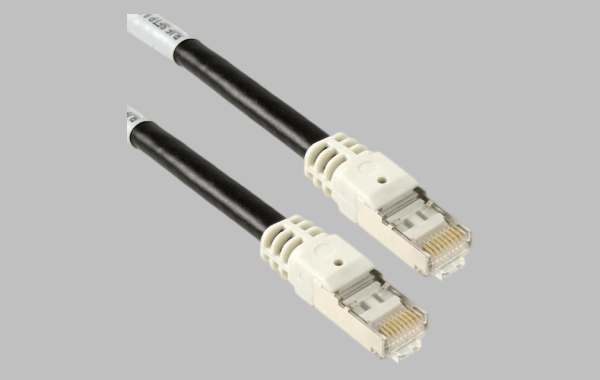

从连接结构来看，RJFSFTP5E0275采用双端预制模制RJ45插头，可以直接连接对应的网络接口，减少现场制作水晶头和重新端接的工作量。相较于散装网络线缆，这种预制组件在设备生产、维护和更换过程中更容易实现规格统一，也有利于降低不同批次人工加工造成的连接差异。对于具有固定设备接口和标准化生产流程的工业企业而言，采用预制线缆组件能够使网络连接部分更加便于管理。

-------------------------------------------------------------------------------------------------

双重屏蔽结构与2.75米线束的应用特点
RJFSFTP5E0275采用SFTP双重屏蔽线缆设计，这是该型号的重要技术特点。SFTP通常指在双绞线基础上结合箔层屏蔽和金属编织屏蔽的结构形式。箔层能够为线缆内部信号提供屏蔽支持，外部编织层则有助于增强整体屏蔽能力。在工业设备中，网络线缆可能与电机驱动线路、电源线、继电器以及其他电气部件同时布置，合理的屏蔽结构有助于降低外部电磁干扰对通信信号的影响。
需要指出的是，双重屏蔽并不意味着可以完全消除电磁干扰。实际使用效果还与屏蔽层端接方式、连接器结构、接地路径、线缆布线位置以及设备整体EMC设计有关。因此，在进行工业网络线束选型时，除了关注线缆是否采用SFTP结构，还应检查连接器端部的屏蔽连续性，并结合实际设备环境开展必要的传输和电磁兼容验证。
2.75米的线缆长度则为设备之间的网络互连提供了一定的安装余量。在工业控制系统中，网络接口可能分布于不同安装区域，例如控制单元、交换设备、通信模块以及外围设备之间，线缆需要根据实际机箱结构和设备间距进行布置。与过短的连接线相比，适当的长度能够减少接口受到拉力的情况，也方便工程人员根据实际安装路径调整走线方向。不过，线缆长度并非越长越好，过多的余量可能造成盘绕、交叉或与其他电缆发生干涉，因此应根据设备实际结构确定固定点和布线路径。

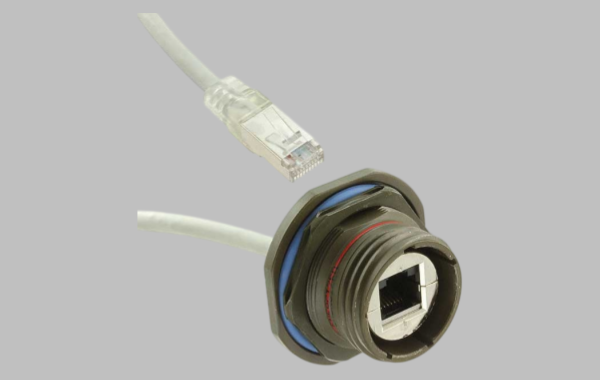

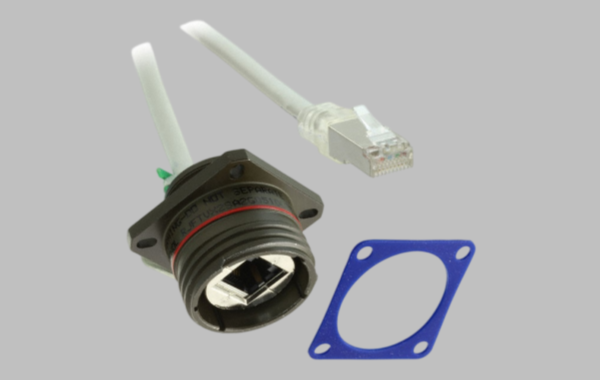

Amphenol Socapex的RJFIELD™产品体系还包括面向工业环境的防护型RJ45连接解决方案。相关产品可以通过配套防护连接器和机械锁紧结构，为网络接口提供相应的防护支持。对于RJFSFTP5E0275这类预制线缆组件，如果项目需要与RJFIELD防护接口配合使用，应提前确认插头外形、接口尺寸及配套结构的兼容性。同时，线缆本身的双重屏蔽性能与整套连接系统的防水、防尘能力属于不同指标，实际应用时应分别评估。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要采购RJFSFTP5E0275，或者计划开展国产兼容替代开发的企业，建议首先从连接器接口和产品结构入手。该型号采用RJ45公头对RJ45公头的连接形式，具有8P8C触点配置，因此替代产品应确认两端插头的机械尺寸、触点排列、锁扣结构、插拔方向以及与原设备网络接口的匹配情况。如果原设备还使用了Amphenol Socapex RJFIELD系列防护型接口，则应进一步检查国产替代插头能否与配套防护结构正常配合，避免出现普通RJ45接口能够连接，但无法满足原有机械安装要求的情况。
其次，应重点核对Cat5e网络性能和SFTP双重屏蔽结构。替代线缆需要根据原产品规格，评估特性阻抗、双绞线结构、导体规格、屏蔽层材料和整体传输性能。对于存在较强电磁干扰的工业设备，应关注箔层和编织层的连续性、屏蔽端接工艺及接地设计。不能简单地使用普通无屏蔽网络线替换原有SFTP组件，否则可能改变设备原有的电磁兼容条件。建议结合实际应用要求，对替代线束进行导通、网络传输和屏蔽相关测试。
第三，应重点关注2.75米长度配置与线束装配工艺。国产替代开发时，建议以原装产品样品或设备实际布线图为依据，确认线缆从一个连接端到另一个连接端的长度测量方式，并明确尺寸公差。对于需要经过机箱边缘、支架或活动结构的线束，还应考虑弯曲半径、固定方式和连接器出口处的应力释放。双端模制插头的成型质量、插头锁扣耐用性以及线缆与连接器结合位置的抗拉能力，也应纳入样品评估范围。
我们公司可提供Amphenol Socapex RJFSFTP5E0275兼容替代线束方案。 针对该型号，可以围绕RJ45双端连接结构、Cat5e网络规格、SFTP双重屏蔽方式及2.75米线缆长度开展国产兼容替代开发。根据客户提供的原装线束、产品图纸、技术规格或设备接口信息，对国产RJ45连接器、屏蔽网络线缆及组装工艺进行匹配评估，并结合实际应用需求开展线序、导通性能、传输性能、屏蔽连续性和机械可靠性验证。
对于有特殊装配需求的客户，还可以进一步评估线缆长度调整、连接器出线方向、线束标识及外观工艺等定制内容。通过原产品分析、样品试制和应用验证，逐步建立符合目标设备要求的替代方案。对于有批量采购和长期配套需求的企业，也可以结合项目生产计划开展小批量试制和量产可行性评估，从而增加线束采购渠道，提高供应链灵活性。

-------------------------------------------------------------------------------------------------

从产品结构匹配到国产线束方案开发
Amphenol Socapex RJFSFTP5E0275是一款采用Cat5e网络规格、RJ45双端插头和SFTP双重屏蔽结构的预制式以太网连接线束，2.75米的长度配置适合具有一定布线距离要求的工业设备及通信系统。其模制插头结构有利于减少现场端接工作，双重屏蔽设计则为复杂电磁环境下的网络连接提供了相应的技术基础。对于国产替代项目而言，真正需要关注的不只是产品外观和线缆长度，还包括接口机械兼容性、网络传输性能、屏蔽端接方式、线束装配工艺及长期使用可靠性。通过规范的样品分析和性能验证，可以为原有设备提供更加灵活的国产兼容线束选择。

-------------------------------------------------------------------------------------------------

我们持续专注于Amphenol Socapex品牌连接器及线缆组件的国产替代研究与市场应用方案开发，针对RJFSFTP5E0275等型号，可提供兼容替代评估、线束定制开发和项目配套支持。如果您对该品牌国产替代方案相关产品感兴趣，或者有线束采购、样品开发、批量定制及供应链优化需求，欢迎与我们联系。联系人：尹经理 18013280527（微信同号）我们希望与更多设备制造商、工程技术人员及行业合作伙伴深入交流与合作，共同探索工业网络连接线束的国产化应用方案。
