Amphenol Socapex RJFSFTP5E0229 国产线束开发指南

工业设备网络互连对线缆组件的要求
在工业自动化、通信基础设施、轨道交通、智能制造以及各类电子控制设备中，网络连接组件承担着数据交换和设备通信的重要任务。随着工业设备功能模块不断增加，设备之间的网络连接也逐渐从简单的接口互连转向更加注重传输稳定性、抗干扰能力和安装可靠性的综合设计。特别是在工业现场，线束可能需要经过设备机箱、控制柜、机械结构以及不同功能区域，线缆的长度、屏蔽结构和外部防护材料都会影响实际使用效果。
Amphenol Socapex 是一家专注于高可靠性互连解决方案的连接器及线缆组件制造商，其RJFIELD™产品体系主要面向工业、通信及严苛环境下的连接需求。本文介绍的 RJFSFTP5E0229 是该品牌RJF系列中的一款Cat5e双屏蔽RJ45网络连接线束，采用RJ45插头对插头结构，线缆长度约为2.28米。相较于短距离设备内部连接线，这一长度能够为不同安装位置的设备提供更灵活的布线空间，适合需要一定连接距离、同时关注网络屏蔽性能的应用场景。对于正在开展设备配套、线束选型或国产替代评估的企业而言，该型号具有一定的参考价值。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0229产品结构与核心技术特点
根据DigiKey产品资料，RJFSFTP5E0229的制造商品牌为Amphenol Socapex，产品系列为RJF，产品类别属于模块化以太网电缆组件。其主要结构为8P8C（RJ45）插头对插头，采用自由悬挂式安装方式，线缆为圆形结构，两个连接端均采用模制插头设计。产品网络规格为Cat5e，屏蔽方式为双重屏蔽，外观颜色为黑色，标称长度为7.50英尺，约合2.28米。该产品在DigiKey页面中的状态标注为在售，具体采购交期以供应商实时信息为准。
该型号值得关注的技术特点之一是SFTP双重屏蔽结构。SFTP即Shielded and Foiled Twisted Pair，通常指采用箔层屏蔽与金属编织屏蔽相结合的双绞线结构。箔层能够对线缆内部各组信号提供屏蔽保护，外部金属编织层则有助于提升整体屏蔽效果和机械保护能力。在工业设备中，网络线缆可能与电源线、电机驱动线路及其他电气组件处于相对接近的位置，合理的屏蔽结构能够降低外部电磁干扰对数据传输的影响，同时减少线缆自身产生的电磁辐射。需要强调的是，屏蔽效果不仅取决于线缆本身，还与连接器端接、屏蔽层连续性以及设备接地设计密切相关。
从连接方式来看，RJFSFTP5E0229采用标准RJ45插头对插头形式，8P8C触点结构适用于相应的以太网接口。Cat5e是成熟且应用广泛的网络布线规格，可用于符合相应链路要求的常见以太网通信系统。双端预制模制插头可以减少现场裁线、剥线和水晶头压接等工序，降低人工装配差异，提高设备生产和维护过程中的连接便利性。对于需要统一线束规格、控制装配质量的设备制造企业而言，预制式连接线组件具有较好的应用价值。

-------------------------------------------------------------------------------------------------

2.28米线缆长度与工业设备布线应用
RJFSFTP5E0229的另一个重要选型特点是约2.28米的线缆长度。与设备内部使用的短线束相比，这一长度能够覆盖更大范围的设备连接需求，在控制柜与外部通信设备之间、不同功能模块之间，以及相邻设备单元之间提供相对灵活的连接距离。对于工业自动化设备而言，部分网络接口并不集中在同一位置，线束可能需要绕过支架、设备外壳或其他结构件，因此在确定连接线长度时，不能只根据两个接口之间的直线距离进行计算，还应充分考虑实际走线路径、弯曲半径、固定位置和维护空间。
在工业通信系统中，该型号可以作为交换设备、控制单元及网络接口模块之间的连接线束选型参考；在自动化生产设备中，可用于不同功能区域之间的以太网数据连接；在电子设备和通信设备中，则可以根据实际安装条件承担模块互连任务。对于存在电磁干扰的应用环境，双重屏蔽结构能够为信号传输提供额外的屏蔽设计支持，但仍需要结合设备整体EMC要求进行验证，不能仅凭采用SFTP线缆就认定整个通信链路具备特定的抗干扰等级。

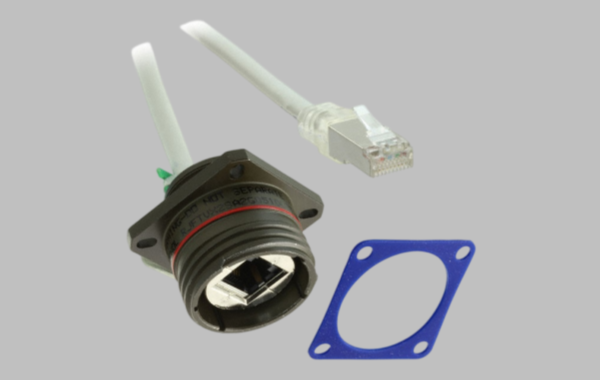

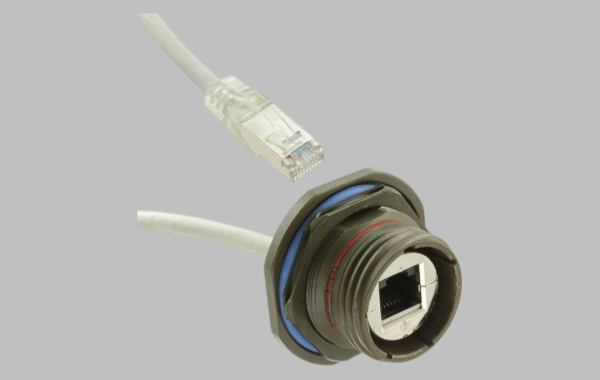

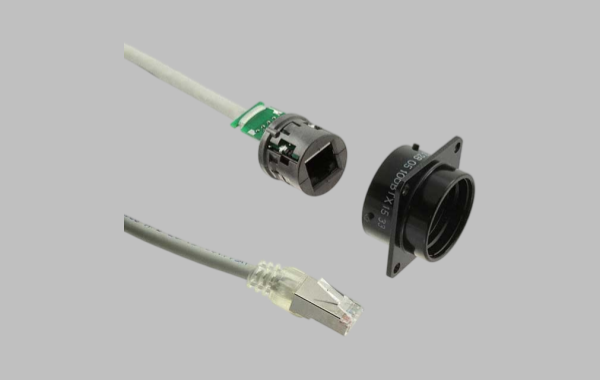

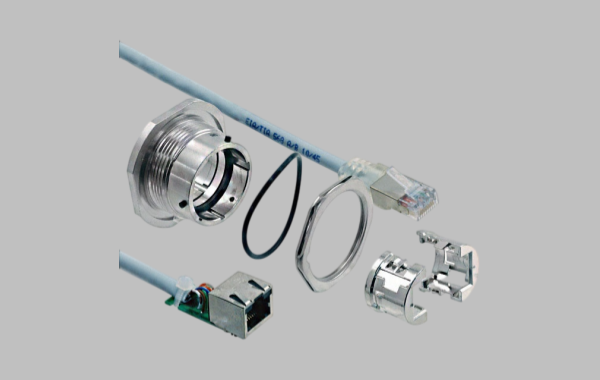

此外，Amphenol Socapex的RJFIELD™系列还提供面向工业环境的防护型RJ45连接解决方案。通过相应的配套连接器、防护外壳和安装结构，可以将常规网络接口应用于具有机械防护需求的设备环境。对于RJFSFTP5E0229这类预制网络线束，若项目需要与防护型RJFIELD接口配合使用，应提前核对插头与配套连接器之间的结构兼容性、插拔方式及安装空间。还需要明确，线缆组件的双重屏蔽特性与整个连接系统的防水、防尘性能属于不同的技术指标，实际防护能力应以完整配套结构的技术资料和测试结果为准。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于计划采购RJFSFTP5E0229，或者希望开发国产兼容替代线束的企业，建议从连接器结构、网络传输规格、屏蔽设计、线缆长度和实际使用环境五个方面开展评估。首先，需要确认两端均为RJ45公头，触点数量为8P8C，并核对插头外形尺寸、触点排列、锁扣结构、插拔空间以及设备端接口的兼容情况。如果原设备使用了Amphenol Socapex RJFIELD系列防护接口，还应确认国产替代插头是否能够与原有配套防护结构正常配合，避免出现接口能够插入但无法可靠锁定或密封的情况。
其次，应重点关注Cat5e网络性能及SFTP双重屏蔽结构。替代线缆应围绕100Ω特性阻抗、四对双绞线结构、屏蔽层材料和屏蔽连续性进行评估，同时确认导体规格、护套材料及线缆外径是否满足原设备要求。对于工业现场存在较强电磁干扰的应用，应关注编织屏蔽层覆盖情况、箔层完整性、连接器端屏蔽处理以及设备接地方式。必要时可以通过网络传输测试和EMC相关测试，判断国产替代线束是否符合目标设备的实际要求。
第三，线缆长度和安装工艺也是国产替代过程中不可忽略的部分。RJFSFTP5E0229的标称长度约为2.28米，替代产品应结合原有设备的布线路径进行尺寸确认，不能简单按照接口之间的距离确定线缆长度。建议同时考虑线束固定点、转弯位置、活动部件运动范围及后期维修需求，避免线缆过短导致连接器受力，也避免线缆过长造成多余盘绕和布线干涉。此外，模制插头的成型质量、线缆出口处的抗弯折能力、连接器锁扣耐用性以及长期插拔后的接触稳定性，都应纳入样品评估范围。
我们公司可提供Amphenol Socapex RJFSFTP5E0229兼容替代线束方案。 针对该型号，可以围绕RJ45双端插头结构、Cat5e网络规格、SFTP双重屏蔽方式以及2.28米线缆长度开展国产兼容替代开发。客户可以提供原装线束样品、产品图纸、技术参数或实际设备接口信息，我们根据项目要求评估国产连接器、屏蔽线缆和组装工艺的匹配可行性，并针对连接器尺寸、线序定义、导通性能、网络传输、屏蔽连续性及线束机械性能进行必要的样品验证。
对于有批量采购和长期配套需求的客户，还可以根据设备结构及生产要求，对线缆长度、出线方向、护套材料、标签标识和装配工艺进行定制化评估。在保证目标设备接口匹配和基本使用要求的前提下，帮助客户探索更加灵活的国产供应链配套方式。需要说明的是，兼容替代产品是否能够直接用于原设备，应以实际样品测试和项目验证结果为依据，不能仅凭型号相近或外观相似认定完全等同。

-------------------------------------------------------------------------------------------------

兼顾网络性能与安装适配的国产替代方向
Amphenol Socapex RJFSFTP5E0229是一款采用Cat5e网络规格、RJ45双端插头和SFTP双重屏蔽结构的工业以太网连接线束，约2.28米的线缆长度为不同安装位置之间的网络互连提供了较大的布线灵活性。其模制插头结构有利于减少现场端接工序，双重屏蔽设计则为工业环境中的网络信号传输提供了屏蔽基础。对于设备制造商和线束采购企业而言，在进行该型号国产替代时，应将重点放在接口结构匹配、线缆传输性能、屏蔽连续性、实际布线路径和长期使用可靠性等方面。通过规范的样品分析、结构开发和性能验证，可以逐步建立满足目标设备要求的国产兼容线束方案，为工业通信和自动化设备提供更多供应选择。

-------------------------------------------------------------------------------------------------

我们持续专注于Amphenol Socapex品牌连接器及线缆组件的国产替代研究与市场应用方案开发，针对RJFSFTP5E0229等型号，可提供兼容替代评估、线束定制开发及项目配套支持。如果您对该品牌国产替代方案相关产品感兴趣，或者有产品采购、样品开发、批量定制及供应链优化需求，欢迎与我们联系。联系人：尹经理18013280527（微信同号）我们希望与更多设备制造商、工程技术人员及行业合作伙伴深入交流与合作，共同推动高可靠性工业连接线束的国产化应用。
