Amphenol Socapex RJFSFTP5E0031 短距离Cat5e双屏蔽RJ45工业以太网线束解析

短距离工业网络连接中的线束选型需求
在工业自动化、通信设备、电子控制系统以及各类智能设备中，网络线束承担着不同功能模块之间的数据传输任务。随着设备内部结构日趋紧凑，网络接口布局更加集中，连接线束不仅需要满足基本的通信性能，还需要考虑线缆长度、弯曲空间、屏蔽结构以及安装维护的便利性。尤其是在工业现场和电磁环境相对复杂的设备中，普通网络连接线可能无法完全满足设备对于抗干扰和机械可靠性的要求，因此，选择结构合理、规格匹配的工业以太网线缆组件具有重要意义。
Amphenol Socapex 是专注于高可靠性互连产品的品牌，其 RJFIELD™系列涵盖工业及恶劣环境应用所需的RJ45连接器、网络线缆和预制连接组件。本文介绍的 RJFSFTP5E0031，属于该品牌RJF系列Cat5e双屏蔽网络线缆组件，采用RJ45插头对插头连接形式，线缆长度约为310mm，适合设备内部或相邻模块之间的短距离以太网连接。对于设备制造商、线束采购人员及电子工程师而言，该型号可以作为工业网络短距离连接、原有线束维护以及国产兼容替代开发的参考对象。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0031产品结构与技术参数分析
RJFSFTP5E0031 的产品定位是预制式模块化以太网连接线束，主要特点是Cat5e网络规格、8P8C RJ45双端插头以及双重屏蔽结构。根据该型号的产品资料，其采用两端RJ45公头连接方式，属于Plug to Plug连接组件，安装形式为Free Hanging（In-Line），即线束两端通过插头直接连接对应的网络接口，不需要额外的PCB焊接或端子压接操作。该型号采用圆形线缆，外观颜色为黑色，插头具有模塑成型结构，有助于形成相对完整的连接端部保护。
从主要参数来看，RJFSFTP5E0031的网络类别为Cat5e，触点配置为8P8C，屏蔽方式为Double Shielded，线缆长度为1.02英尺，折合约310mm，适合连接距离较短、安装空间有限的设备。SFTP是Shielded and Foiled Twisted Pair的缩写，表示线缆采用屏蔽与箔层相结合的结构。双重屏蔽设计能够帮助降低外部电磁干扰对双绞线传输信号的影响，对于工业控制设备、网络交换模块以及电机驱动设备周边的网络布线具有一定应用价值。
结合Amphenol Socapex RJFIELD™系列Cat5e线缆技术资料，该系列相关线缆采用8根24AWG镀锡铜绞合导体，四组双绞线结构，并配置铝箔屏蔽层和镀锡铜编织屏蔽层，编织覆盖率约为80%。线缆外护套采用聚氨酯（PUR）材料，标称外径约为7.1±0.3mm，并设置加强结构，以适应工业及部分恶劣环境下的布线需求。上述为系列Cat5e线缆资料中的结构参考，具体到RJFSFTP5E0031的实际批次配置，应以对应型号数据表和原厂技术文件为最终依据。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0031在设备内部及工业网络中的应用
与较长距离的网络线缆相比，310mm左右的短线束更强调设备内部的空间利用率和接口之间的直接连接。在工业控制设备中，网络交换模块、控制板卡、通信单元以及其他功能组件通常集中安装在有限的机箱空间内，过长的线缆容易产生多余盘绕，影响内部布线整洁度，也可能与其他线束、散热结构或机械部件发生干涉。采用长度适当的预制网络连接组件，可以减少现场裁线和端接工作，使设备装配过程更加规范。
在工业自动化系统中，RJFSFTP5E0031可作为相邻网络设备或功能模块之间的短距离通信连接线束选型参考；在通信和电子设备中，可根据接口布局用于网络模块之间的互连；在工业控制柜和设备机箱内部，则可以结合屏蔽接地设计，用于对信号完整性有一定要求的网络连接场景。其Cat5e规格适用于符合相应标准的以太网通信应用，能够满足常见10BASE-T、100BASE-TX及1000BASE-T网络系统的选型需求，但实际通信能力仍取决于整个链路的设备接口、布线质量和系统配置。

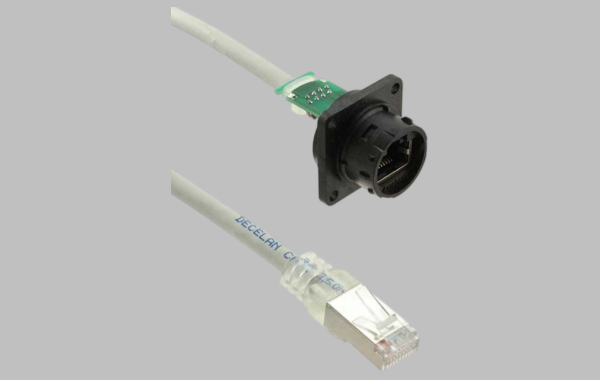

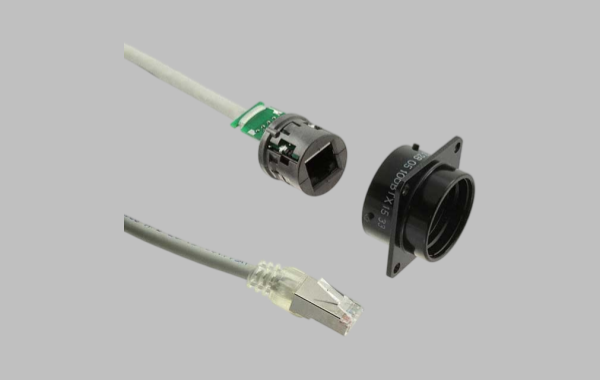

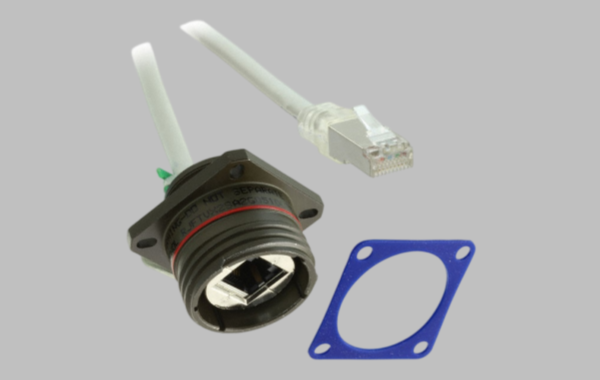

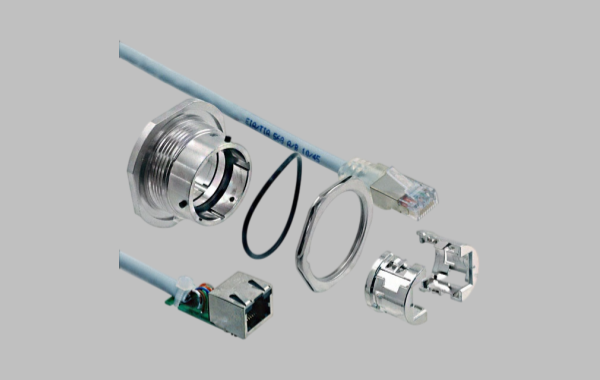

此外，Amphenol Socapex的RJFIELD™系列不仅提供普通RJ45线缆组件，还具有配套的工业防护型连接器解决方案。例如，其RJF系列采用卡口式连接结构，并可通过相应的防护连接器和配套组件，为普通RJ45接口提供额外的机械及环境防护。需要注意的是，RJFSFTP5E0031本身是RJ45插头对插头线束，不能直接将RJFIELD防护连接器的防护性能等同于该线束自身的防护等级。实际应用时，应结合配套接口、连接器安装结构和整机防护要求进行评估。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要采购RJFSFTP5E0031，或者计划开发国产兼容替代产品的企业，建议首先确认连接器的接口形式和机械结构。该型号为RJ45公头对RJ45公头的连接方式，替代方案应重点核对8P8C触点配置、插头外形尺寸、插拔结构、线序定义以及与设备母座之间的匹配关系。如果原设备使用了RJFIELD配套防护结构，还需要进一步确认插头外形是否能够与原有防护连接器及锁紧机构兼容，不能仅凭普通RJ45接口能够插入，就认定替代产品可以直接使用。
其次，应重视线缆的电气性能和屏蔽结构。建议以Cat5e网络规格为基础，关注100Ω特性阻抗、24AWG导体规格、四对双绞线结构以及SFTP双重屏蔽方式。对于存在变频器、电机、继电器或其他干扰源的工业环境，应重点评估屏蔽层的连续性、屏蔽端接方式和设备接地方案。在线缆材料方面，可以根据原产品的PUR护套结构，对耐磨、弯曲、耐温及环保要求进行匹配，避免仅使用普通PVC网线进行简单替换。
第三，310mm的线缆长度是该型号国产替代开发中需要特别关注的尺寸参数。由于短线束通常安装在相对固定的设备结构内部，线缆长度偏差可能直接影响装配效率和连接器受力情况。替代开发时应结合实际设备接口间距、线束走线路径、连接器出线方向以及必要的弯曲余量确定长度和公差。同时，应关注模塑插头的成型尺寸、线缆与插头连接部位的抗拉能力，以及长期使用过程中是否存在护套开裂、连接松动等问题。
我们公司可提供 Amphenol Socapex RJFSFTP5E0031 兼容替代线束方案。 针对该型号，我们可以围绕RJ45双端插头结构、Cat5e网络规格、SFTP双重屏蔽线缆以及310mm短线束长度开展国产兼容替代开发。客户可以提供原产品样品、产品图纸、技术参数或设备接口信息，我们根据实际需求评估国产连接器、线缆材料和线束加工工艺的匹配可行性。在满足设备安装和接口连接要求的基础上，进一步针对线序、导通性能、传输性能、屏蔽连续性、尺寸公差及机械可靠性开展样品验证，为客户提供更符合项目需求的线束替代选择。
对于有批量采购和长期配套需求的客户，还可以根据设备生产计划进行线束规格统一、长度定制、工艺优化及批量生产评估。通过对原有线束结构进行分析，并结合目标设备的实际使用条件开展验证，可以帮助企业拓展供应渠道，降低单一品牌采购依赖，提高线束供应链的灵活性。

-------------------------------------------------------------------------------------------------

以精细化线束匹配推动国产兼容替代
Amphenol Socapex RJFSFTP5E0031是一款面向短距离网络连接应用的Cat5e双屏蔽RJ45线缆组件。其310mm左右的线缆长度、8P8C双端插头结构、模塑成型插头以及SFTP双重屏蔽设计，使其具有设备内部互连和工业网络短距离布线方面的应用价值。对于国产替代项目而言，开发工作的重点不应局限于外观和长度复刻，还需要综合考虑接口机械适配、网络传输性能、屏蔽连续性、护套材料和实际装配环境。通过样品分析、结构匹配和必要的性能测试，可以逐步建立适合目标设备的国产兼容线束方案，为工业通信设备及自动化系统提供更多元化的连接组件选择。

-------------------------------------------------------------------------------------------------

我们持续专注于Amphenol Socapex品牌连接器及线缆组件的国产替代研究与市场应用方案开发，针对RJFSFTP5E0031等产品，可提供兼容替代评估、线束定制开发及相关配套服务。如果您对该品牌国产替代产品感兴趣，或者有线束采购、样品开发、批量定制及供应链优化需求，欢迎与我们联系。联系人：尹经理 18013280527（微信同号）我们期待与更多设备制造商、工程技术人员及行业合作伙伴深入交流与合作，共同推进高可靠性连接线束的国产化应用。
