Amphenol Socapex RJFSFTP60300 Cat6双屏蔽以太网线缆组件

工业网络布线为什么需要关注线缆组件的整体性能？
随着工业自动化、智能制造、网络通信设备和分布式控制系统的不断发展，设备之间的数据交换越来越依赖稳定的以太网连接。对于工业控制柜、测试设备、通信机柜及自动化生产线而言，网络线缆不仅要满足数据传输需求，还需要适应实际布线环境，兼顾线缆长度、连接器结构、屏蔽性能、安装便利性以及后期维护效率。在设备内部空间有限、周边存在电气干扰源或布线需要统一管理的情况下，选用规格明确的预制网络线缆组件，有助于减少现场制作工序，并提升装配和维护的一致性。

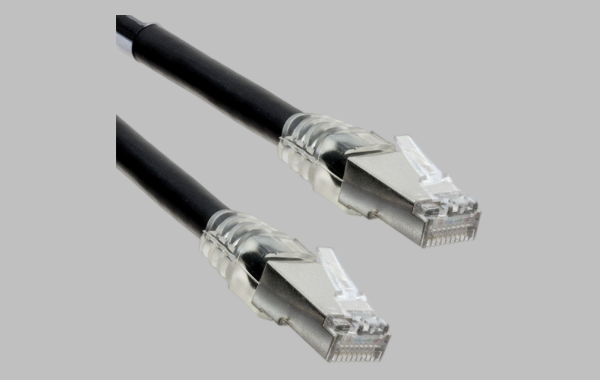

Amphenol Socapex RJFSFTP60300 是一款 Cat6 以太网线缆组件，产品资料显示其采用两端均为 RJ45 的插头对插头结构，线缆长度为 3 米，配备双屏蔽圆形线缆及成型插头，外观颜色为黑色。该产品属于 Amphenol Socapex RJF 系列相关线缆组件，可用于满足相应 Cat6 网络连接需求的设备和系统。对于正在进行网络布线设计、设备配套采购或国产兼容替代评估的企业而言，该型号可以作为分析预制以太网线缆规格、屏蔽结构与安装适配要求的参考对象。

-------------------------------------------------------------------------------------------------

RJFSFTP60300 的产品特点与规格解析
从公开产品资料来看，RJFSFTP60300 的关键规格包括 8P8C（RJ45，以太网）触点配置、3.00 米线缆长度、Cat6 类别、双屏蔽结构、圆形线缆以及两端成型插头。插头对插头的结构意味着线缆两端均采用相应的 RJ45 插头，适合连接具有匹配接口的网络设备、交换机、控制器或其他以太网终端。与现场裁切线缆并分别制作端接相比，预制线缆组件能够减少部分加工环节，降低不同批次现场制作造成的差异，也便于按照固定长度进行物料管理和设备装配。上述规格可参考 DigiKey 产品页面及相关产品资料。
其中，3 米长度是该型号进行应用规划时需要重点考虑的因素。在线缆长度选择中，除了测量两个设备接口之间的直线距离，还应考虑机柜内的走线方向、线槽路径、接口位置、弯曲余量以及设备检修时需要预留的活动空间。线缆过短可能导致连接器承受额外拉力，过长则可能形成多余盘绕，增加布线整理和后期检修的难度。对于控制柜、测试平台或相邻设备之间的连接，建议根据实际布线路径确定所需长度，并按照线缆制造商规定控制弯曲半径和拉力，避免将线缆紧贴锐边、动力线或容易产生机械挤压的位置布置。

-------------------------------------------------------------------------------------------------

Cat6 双屏蔽结构在网络布线中的应用价值
RJFSFTP60300 的另一个重要特点是采用双屏蔽结构。工业设备周边可能存在伺服驱动器、变频器、开关电源、电机及其他电气设备，这些设备在运行过程中可能产生电磁干扰。双屏蔽线缆能够为系统提供额外的屏蔽设计基础，但实际抗干扰表现并不只由线缆自身决定，还与连接器屏蔽端接、设备机壳接地、布线间距、线缆路径以及整个网络系统的电磁兼容设计有关。因此，在工业应用中，建议结合设备布线规范和实际运行环境选择线缆，避免仅凭“双屏蔽”这一特征就认定能够解决所有电磁干扰问题。
Cat6 类别则关系到线缆链路的传输性能。对于千兆以太网等常见应用，设计人员仍需根据设备端口能力、链路组成、安装环境和适用标准核实整条链路是否满足预期要求。需要注意的是，线缆组件的标称类别不能单独代表整个系统的性能；如果链路中还包含配线架、转接头、面板接口或其他线缆段，这些部件的性能和安装质量同样会影响最终结果。对于存在持续振动、频繁移动或高温等特殊工况的应用，还应进一步核对线缆外被材料、温度范围、弯折耐久性及相关环境参数，并根据项目要求进行测试验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 RJFSFTP60300 的国产兼容替代评估，建议从连接方式、传输性能、屏蔽结构、长度尺寸和使用环境五个方面建立对照要求。首先，应确认替代组件是否同样采用两端 RJ45 插头、8P8C 触点配置，以及与原应用相匹配的插头外形、锁扣结构和设备接口。其次，需要确认线缆类别为 Cat6，长度为 3 米，并核对导体规格、线对结构、线缆外径、屏蔽方式和外被材料。若项目要求维持原有双屏蔽结构，替代方案就不应仅使用普通非屏蔽网线来进行简单替换，而应明确屏蔽层构成、端接方式及与设备接地设计之间的关系。
在实际替代开发过程中，还应根据应用场景确定测试项目。对于一般设备联网应用，可优先关注线序、导通、短路、开路及网络传输性能；对于对电磁兼容有明确要求的设备，则应进一步确认屏蔽连续性、连接器端接质量和系统布线方式。若产品用于工业现场或具有特殊机械环境的设备，还应根据实际要求评估插头保持力、插拔寿命、线缆拉力、弯曲性能及环境适应性。对于需要进行批量采购或导入生产的项目，建议在确定替代方案前完成样品验证、规格书核对和必要的链路测试，并保留相关测试记录，以便后续质量追踪与供应商管理。
我们公司可围绕 Amphenol Socapex RJFSFTP60300 开展国产兼容替代线缆组件的需求评估与方案开发，根据客户的接口条件、线缆长度、Cat6 传输要求、屏蔽需求和实际安装环境，协助确认适合的产品配置。对于希望优化供应链、开展国产化选型、降低定制布线复杂度或寻找长期配套资源的客户，可以提供现有产品型号、技术资料、实物接口信息及应用要求，以便进一步讨论方案。需要说明的是，兼容替代是否成立，应以双方确认的技术规格、样品测试及实际应用验证为依据，不宜仅根据产品名称或外观相似程度作出判断。

-------------------------------------------------------------------------------------------------

让网络线缆选型与国产替代建立在技术验证基础上
RJFSFTP60300 是一款 3 米、Cat6、双屏蔽、RJ45 插头对插头型以太网线缆组件。它的主要选型关注点包括预制线缆长度、两端接口形式、屏蔽结构以及与目标网络链路的匹配程度。在工业设备联网和控制柜布线项目中，合理规划线缆路径、确认接口要求并核实传输性能，有助于减少安装过程中的不确定性，并为后续维护提供清晰的规格依据。对于国产兼容替代需求，建议通过参数对照、样品评估和必要的电气及环境测试，逐步确认替代方案是否适合目标应用。
我们持续专注于 Amphenol Socapex 品牌连接器及线缆组件的国产替代研究与市场应用方案开发。如果您对该品牌的国产兼容替代产品感兴趣、有相关采购需求，或正在关注工业以太网线缆组件的国产化应用，欢迎联系：尹经理（18013280527，微信同号）。我们期待与更多客户和行业伙伴深入交流与合作，共同探索符合实际技术要求和应用场景的线缆组件解决方案。
