Amphenol Socapex RJFTV72G05100BTX 国产线束选型指南

工业设备面板与网络接口如何实现可靠衔接？
在工业自动化设备、户外控制箱、通信终端和现场数据采集系统中，网络连接往往需要穿过设备面板，将内部控制模块与外部网络进行连接。与普通网络跳线不同，这类应用除了关注以太网传输，还需要考虑面板开孔、接口固定、连接器锁紧、线缆走向以及设备运行环境。当网络接口位于设备外壳或需要经常进行维护的区域时，连接组件的机械结构和安装方式会直接影响设备集成效率，也关系到后续更换和维护的便利性。因此，选用适合设备结构的预制线缆组件，是工业网络接口设计中值得提前规划的一项工作。

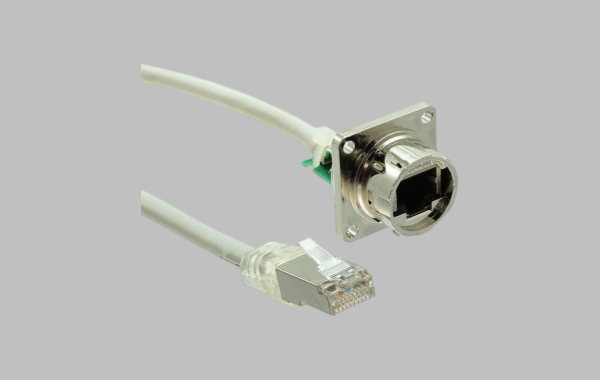

Amphenol Socapex RJFTV72G05100BTX 属于 RJF TV 系列工业以太网线缆组件。公开产品资料显示，该型号采用 8P8C（RJ45）插孔至插头连接形式，线缆长度为 500 mm，采用双屏蔽圆形线缆，产品定位为 Cat5e 工业环境 IP68，并具有圆形螺纹耦合及面板法兰安装特征。对于需要将设备内部网络接口引出至面板、并与外部 RJ45 网络设备连接的应用场景，该型号可以作为工业网络接口组件选型与国产兼容替代评估的参考对象。实际使用时，仍应根据产品规格书核对接口结构、安装尺寸及配接条件。

-------------------------------------------------------------------------------------------------

RJFTV72G05100BTX 的结构特点与安装方式
从产品结构来看，RJFTV72G05100BTX 的特点不仅在于 RJ45 网络连接，还在于其面板安装设计。面板法兰结构可用于设备外壳或控制箱面板的接口集成，使网络连接位置能够按照设备设计进行固定和布置。插孔至插头的线缆配置，则适用于一端与面板接口或对应连接结构衔接、另一端连接相匹配的 RJ45 设备接口。500 mm 的线缆长度更适合设备内部或邻近模块之间的短距离连接，有利于减少多余线缆在狭小空间内堆积，便于线缆整理和接口维护。

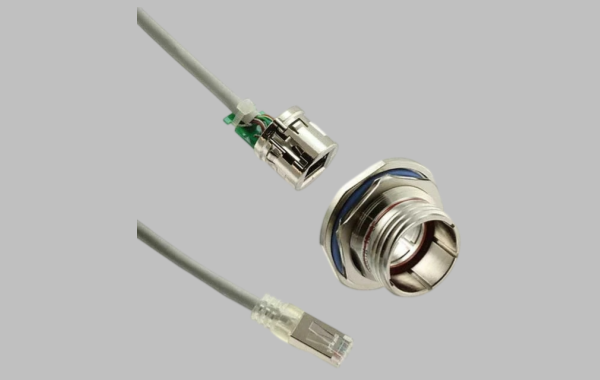

该型号还采用圆形螺纹耦合结构。与仅依靠普通 RJ45 插头锁扣固定的连接方式相比，螺纹耦合结构需要按照对应的配接方式完成旋合与锁紧，有助于形成明确的机械连接关系。对于工业现场设备而言，设计人员应同时关注面板安装尺寸、连接器后部空间、螺纹配接要求、线缆引出方向和检修操作空间。安装过程中不宜让线缆重量或外部拉力长期作用于连接器端部，也应避免过度弯折或挤压线缆。需要注意的是，螺纹耦合结构与特定防护能力之间仍取决于完整的配接组合、密封设计及安装条件，不能仅凭螺纹结构就认定设备必然达到某一防护等级。

-------------------------------------------------------------------------------------------------

双屏蔽、Cat5e 与工业环境防护的选型意义
RJFTV72G05100BTX 的公开规格包含双屏蔽圆形线缆和 Cat5e 工业环境 IP68 定位。双屏蔽结构可为工业网络链路的电磁兼容设计提供支持，尤其是在设备周围存在电机、驱动器、开关电源或其他潜在干扰源时，合理的屏蔽线缆和连接器端接有助于控制外部干扰对信号链路的影响。但屏蔽效果不仅由线缆决定，还与屏蔽层连续性、连接器端接、机壳接地和整体布线路径有关。项目实施时，应结合设备的接地策略和实际电磁环境进行评估，而不是将双屏蔽视为对所有干扰问题的绝对保证。
Cat5e 则是该组件进行网络选型时需要确认的关键属性。采购或设计人员应结合目标设备的网络接口能力、预期传输速率、线缆长度以及系统规范，判断其是否满足实际链路需求。如果应用还涉及设备外壳的防尘防水要求，应进一步确认 IP68 相关条件，包括对应的配接状态、安装方式和制造商规定的测试要求。产品组件的防护标识并不自动代表整个控制箱或整台设备具有相同防护能力，面板开孔、安装密封、紧固状态以及未配接接口的处理都可能影响最终结果。因此，建议在产品导入前核对技术文件，并根据真实应用条件进行必要的验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于 RJFTV72G05100BTX 的国产兼容替代评估，首先需要确认的是面板端的机械接口，而不是仅根据 RJ45 触点数量寻找普通网络线。建议核对面板安装方式、法兰外形与尺寸、开孔要求、连接器配接结构、螺纹规格、锁紧方式以及插孔至插头的连接形式。如果原设备依赖 RJF TV 系列的特定接口结构，仅将其替换为普通 RJ45 插头或未经验证的面板插座，可能无法满足原有的安装、防护和连接要求。因此，替代方案应优先以设备端实际接口图纸、原产品规格书和实物配接信息作为依据。
其次，需要对线缆参数进行完整核验，包括 500 mm 长度、Cat5e 类别、双屏蔽结构、圆形线缆形式、灰色外观，以及导体规格、外径、外被材料和线序定义等具体要求。对于使用环境要求较高的项目，还应确认线缆与连接器组合后的防护能力、温度适应性、屏蔽连续性和机械保持能力。建议通过导通与线序测试、网络链路测试、屏蔽端接检查以及必要的防护和机械测试，对替代样品进行验证。若产品将用于批量设备生产，最好在正式切换前完成装机评估，确认面板安装、线缆走向、维护操作和实际网络运行均符合项目要求。
我们公司可围绕 Amphenol Socapex RJFTV72G05100BTX 开展国产兼容替代线缆组件的评估与方案开发，根据客户的设备接口、面板结构、线缆长度、屏蔽要求和工业环境条件，协助梳理适用的产品实现方向。对于正在开展国产化选型、供应链优化、设备配套开发或定制线缆采购的客户，可提供原产品型号、安装图纸、实物照片及应用要求，以便进一步确认兼容边界和验证项目。具体替代结果应以技术参数对照、样品测试及实际应用验证为依据，避免仅凭型号相似或外观接近就认定可以直接互换。

-------------------------------------------------------------------------------------------------

以安装适配和应用验证推进国产兼容替代
RJFTV72G05100BTX 是一款面向工业环境的 RJ45 线缆组件，其主要识别特征包括 500 mm 线缆长度、插孔至插头连接方式、双屏蔽圆形线缆、Cat5e 工业环境 IP68 定位、螺纹耦合结构及面板法兰安装方式。对于设备制造商和工程设计人员而言，合理选型不仅要关注数据传输要求，还应将接口固定方式、面板空间、配接条件、屏蔽连续性和环境防护纳入整体考虑。通过在设计阶段明确接口与线缆要求，并在替代导入阶段完成必要的验证，可以更有针对性地评估产品适配性，为设备维护、采购管理和国产化方案开发提供依据。
