Amphenol Socapex RJFTVX2SA2N05100BTX 国产线缆选型指南

工业设备紧凑化趋势下，网络接口组件如何选型？
随着工业控制设备、自动化终端和通信模块向紧凑化、模块化方向发展，设备内部的网络接口布局也越来越强调空间利用率与维护便利性。部分应用需要将设备内部网络端口引至外壳面板，再与外部网络设备连接；此时，线缆组件不仅要实现数据传输，还需要兼顾安装固定、接口配接、线缆余量和环境防护。若线缆长度不合适，可能造成内部线缆堆积或连接器承受不必要的拉力；若面板接口与配接结构不匹配，则可能影响装配效率及后续维护。因此，在产品设计阶段确认连接形式、线缆长度和安装方式，是工业网络互连方案中不可忽视的一环。

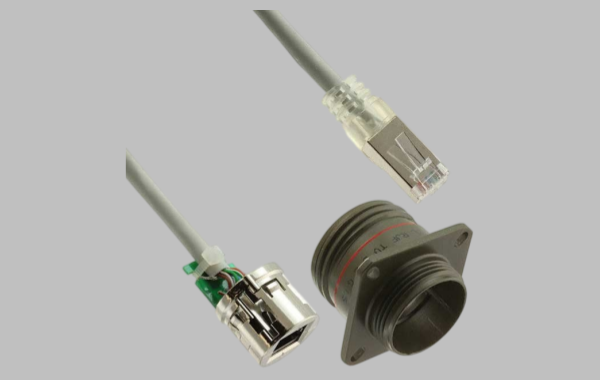

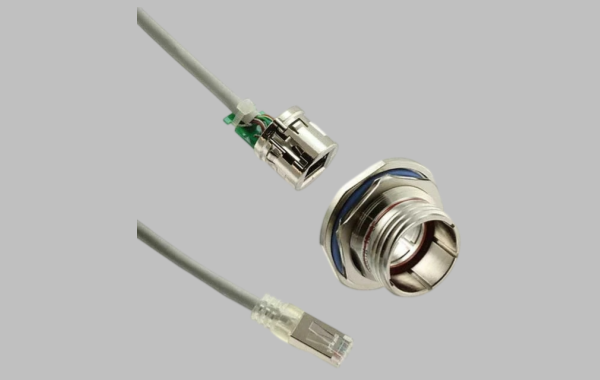

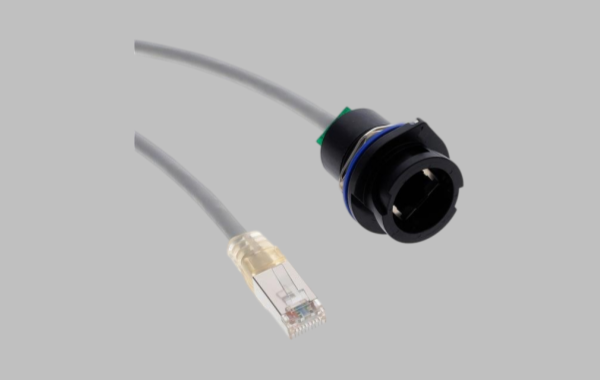

Amphenol Socapex RJFTVX2SA2N05100BTX 是一款 RJF TV 系列工业以太网线缆组件。根据 DigiKey 公开产品信息，该型号采用 8P8C（RJ45）插孔至插头连接形式，线缆长度为 500 mm，使用灰色双屏蔽圆形线缆，并具有圆形螺纹耦合和面板法兰安装特征。其产品配置定位为 Cat5e、工业环境 IP68。对于需要在设备面板与内部网络模块之间建立短距离连接的应用，该型号可作为接口集成、线缆配置和国产兼容替代评估的参考。实际设计时，建议进一步核对正式规格书、配接图和安装尺寸，确保产品与目标设备结构相匹配。

-------------------------------------------------------------------------------------------------

型号结构与面板集成：500 mm 线缆的应用考量
RJFTVX2SA2N05100BTX 的一项重要特点是采用插孔至插头的连接组合，并配有面板法兰安装结构。此类组件适合用于需要将网络接口固定在设备面板或外壳上的应用。面板端的固定方式有助于形成明确的接口位置，减少连接点在日常插拔和维护过程中发生不必要位移的风险；另一端则可连接具有匹配接口的网络设备或内部模块。对于控制箱、设备机柜、测试仪器和自动化终端等应用，设计人员需要综合考虑面板厚度、开孔尺寸、法兰固定位置、连接器后部空间以及线缆引出方向，避免组件安装完成后出现干涉或难以维护的情况。
该型号的线缆长度为 500 mm，适合部分设备内部或相邻模块之间的短距离连接。短线缆的优势在于便于整理布线、减少多余线缆盘绕，并有助于在紧凑空间内维持相对清晰的线缆路径。不过，500 mm 是否合适，仍应根据实际走线路径确认，而不是只依据两个连接点的直线距离进行判断。线缆应预留合理的安装和检修余量，同时避免过度拉伸、急剧弯折或长期承受外部拉力。若设备需要拆装维护，还应评估线缆是否会妨碍模块抽取、面板开启或其他部件的操作，确保组件的安装位置与维护流程相协调。

-------------------------------------------------------------------------------------------------

螺纹耦合、双屏蔽与工业环境防护
从公开资料来看，该型号具有圆形螺纹耦合结构。与普通 RJ45 插头依靠自身锁扣固定的方式不同，螺纹耦合结构需要按照对应的配接方式完成旋合与锁紧，有助于建立明确的机械连接关系。对于工业设备而言，这一特征值得结合现场振动、维护频率和接口暴露条件进行评估。安装时应按照产品说明确认配接方法和紧固要求，避免螺纹未完全配合、密封结构受损或外部线缆拉力直接作用于接口。需要注意的是，机械锁紧结构本身并不能单独证明整套设备具备特定防护能力，最终效果仍取决于完整的配接组合、密封状态、面板安装和制造商规定的测试条件。
双屏蔽圆形线缆是该型号的另一项关键配置。在工业环境中，电机驱动器、开关电源、变频设备及其他电气部件可能带来电磁干扰。双屏蔽线缆可以为系统的电磁兼容设计提供支持，但实际效果还与屏蔽层连续性、连接器端接方式、设备机壳接地以及整体布线路径有关。因此，设计人员应结合设备的接地方案和实际电磁环境进行评估，而不能仅凭“双屏蔽”这一名称判断系统一定能够达到预期的抗干扰水平。该型号的 Cat5e 配置也应与设备网络接口能力及项目传输要求相匹配；若系统对传输性能或特殊环境适应性有额外要求，则应进一步核对完整技术文件并开展必要的验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在评估 RJFTVX2SA2N05100BTX 的国产兼容替代方案时，建议先从机械接口入手，确认插孔至插头的连接形式、面板法兰结构、安装尺寸、配接方式、螺纹规格和连接器外形。特别是设备已经采用 RJF TV 系列接口的情况下，不能只根据 RJ45 的触点数量来寻找替代产品。普通 RJ45 线缆即使能够完成基本的数据连接，也未必能够与原有面板结构、螺纹配接接口和防护设计相匹配。因此，应尽可能取得原产品规格书、面板开孔图、配接接口信息和实物照片，明确替代方案需要满足的机械条件。
其次，应核对线缆组件的电气与环境参数，包括 500 mm 长度、8P8C 触点配置、Cat5e 传输类别、双屏蔽结构、灰色外观、圆形线缆形式及相关导体规格。若原设备对防护等级有明确要求，还应确认替代组件与目标接口配接后的防护表现，并核实面板安装密封、螺纹锁紧和线缆端接等细节。建议根据项目要求安排导通与线序测试、网络链路测试、屏蔽连续性检查，以及必要的机械和环境验证。对于批量导入项目，可先进行样品装机测试，确认安装空间、线缆走向、接口锁紧和维护操作均符合要求，再评估是否进入批量应用。
我们公司可围绕 Amphenol Socapex RJFTVX2SA2N05100BTX 开展国产兼容替代线缆组件的需求评估与方案开发，根据客户的面板安装条件、连接器配接结构、线缆长度、屏蔽要求及实际使用环境，协助梳理适用的产品配置。对于正在开展国产化选型、供应链优化或设备配套开发的客户，可提供原产品型号、技术资料、接口尺寸、实物照片及应用条件，以便进一步明确兼容范围和验证项目。替代方案是否适用，应以参数核对、样品测试和实际应用验证为依据，不宜仅凭型号相似或外观接近就认定能够直接互换。

-------------------------------------------------------------------------------------------------

以接口适配和样品验证提升替代方案可行性
RJFTVX2SA2N05100BTX 是一款面向工业网络连接的 RJF TV 系列线缆组件，其主要特征包括 500 mm 线缆长度、RJ45 插孔至插头结构、双屏蔽圆形线缆、圆形螺纹耦合以及面板法兰安装形式，产品配置定位为 Cat5e 工业环境 IP68。对于设备设计人员和采购人员而言，选型时应将接口结构、面板安装空间、线缆余量、传输要求和环境防护条件综合考虑。对于国产兼容替代项目，则建议先梳理原产品的关键规格，再通过样品测试和装机验证逐步确认兼容性，为后续采购评估和批量导入建立可靠依据。
