设备间距变化对工业网络线束提出了哪些要求？
在工业自动化、通信控制、户外设备和机柜式系统中，网络线束不仅负责数据传输，还需要适应设备布局、内部走线和现场维护等实际要求。尤其是在控制箱与功能模块之间、设备面板与内部通信单元之间，线缆长度会直接影响布线方式。线缆过短可能导致插头承受拉力，过长则可能增加盘绕、整理和维护的难度。因此，工业网络线束的选型需要将接口结构、线缆长度、设备空间和使用环境结合起来考虑。

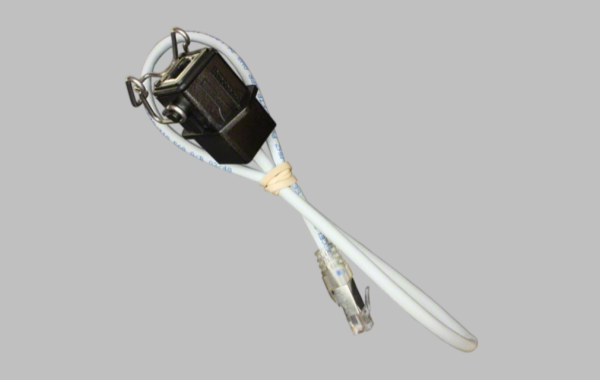

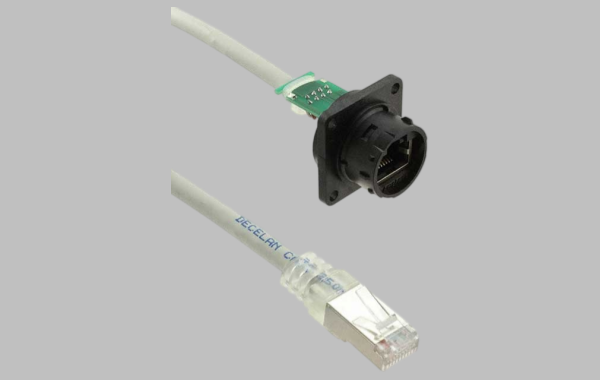

RJFEZ2215100BTX 是 Amphenol Socapex RJF EZ 系列的一款工业以太网线缆组件。根据 DigiKey 公布的产品信息，该型号采用 8P8C RJ45 插座至插头的连接形式，配有 1.50 米灰色屏蔽圆形线缆，适用于 Cat5e 工业网络连接场景，并具有杠杆式连接结构和面板法兰安装特征。与较短线缆型号相比，1.50 米的长度为设备面板与内部功能单元之间的布线提供了更多空间选择，适合在设备结构设计和既有系统维护中进行针对性评估。

-------------------------------------------------------------------------------------------------

RJFEZ2215100BTX 的规格识别与应用定位
在产品选型中，完整料号是区分不同线缆组件的重要依据。RJFEZ2215100BTX 的公开资料列明了 RJF EZ 系列、8P8C RJ45 接口、1.50 米线长、屏蔽结构、灰色圆形线缆以及 Cat5e 工业网络应用等信息。其连接形式为 Jack to Plug，即插座端至插头端的组件形式，并采用面板安装、法兰固定设计。对于采购人员而言，这些信息能够帮助初步判断产品是否符合项目的接口和布线需求。
但在实际项目中，产品型号与参数清单只能作为选型起点，仍需结合对应图纸、安装说明和设备接口进行确认。例如，面板端需要预留何种安装空间，线缆从面板延伸到设备内部时是否会受到结构件遮挡，以及插头端是否具备足够的插拔操作空间，都会影响最终的适用性。如果项目需要更换既有线束，建议先记录原有安装方式、线缆走向和接口对应关系，再根据完整料号核实产品规格，避免因仅确认 RJ45 接口而忽略工业连接组件的结构要求。

-------------------------------------------------------------------------------------------------

1.50 米线长的设计价值：兼顾布线路径与检修空间
RJFEZ2215100BTX 的标称长度为 1.50 米。对于需要跨越机箱内部不同区域、连接面板接口与内部通信模块，或在设备布局中预留一定检修空间的应用，较短跳线可能无法满足实际布线路径，而适当增加线长能够为安装和维护提供更大的调整余地。例如，工程人员可以根据设备门板、安装底板、通信模块和线缆固定点的位置，规划从外部接口到内部网络单元的连接路径。
不过，线缆长度并非越长越好。线缆过长可能形成多余的盘绕，增加设备内部整理和故障排查的复杂程度；如果固定方式不合理，还可能使线缆接触尖锐边缘或靠近发热部件。因此，在确定 1.50 米是否适用时，应根据真实走线路径测量长度，并预留合理的插拔和检修余量。对于设备布局紧凑、内部空间有限或需要规范线缆管理的项目，可以同时评估线缆固定点、弯曲空间和维修时的可操作性，使布线既满足安装需求，也便于后续维护。

-------------------------------------------------------------------------------------------------

杠杆连接与面板法兰：关注设备接口的机械配合
工业设备的外部网络接口通常需要兼顾连接便利性与结构固定。RJFEZ 系列采用杠杆式连接设计，能够为接口连接和释放操作提供相应的结构支持；面板法兰安装方式则有助于将连接位置固定在设备外壳或面板上。对于需要定期更换线缆、开展现场检修或将网络接口布置在设备外侧的应用，这类结构值得在设计阶段重点评估。
在实际安装中，应核对面板开孔、法兰尺寸、固定方式和接口操作空间，并按照产品说明完成安装。若设备需要达到规定的防护等级，还必须同时检查面板与连接器之间的密封结构、配合状态和安装质量。DigiKey 将该型号列为 Cat5e、工业环境 IP68 应用类型，但具体防护表现仍取决于产品规定的测试条件、正确安装方式以及实际配套结构。对于户外设备或潮湿环境中的应用，建议以制造商技术资料为依据确认使用边界，并验证完整装配状态下的防护要求，而不应仅根据单个组件的标称等级推断整台设备的防护能力。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 RJFEZ2215100BTX 的选型或国产兼容替代需求，建议优先核对五项内容：第一，确认插座端和插头端的连接形式、8P8C RJ45 接口及机械配合要求；第二，确认 Cat5e 网络类别、屏蔽圆形线缆结构和 1.50 米成品长度；第三，检查杠杆式连接结构、面板法兰及安装尺寸；第四，根据设备实际工况确认护套材料、弯曲空间、线缆固定方式和防护需求；第五，结合目标网络系统完成链路通信和实际安装验证。对于原有设备改造项目，还建议保留原线束照片、安装尺寸、线缆路径和接口位置等信息，方便替代方案进行逐项比对。
需要特别关注的是，DigiKey 当前将 RJFEZ2215100BTX 标记为停产型号。对于仍在使用该组件的设备制造商、系统集成商和维修服务商而言，除了核实技术兼容性，还应提前考虑备件供应、后续维护和物料生命周期管理。我们公司可提供 Amphenol Socapex RJFEZ2215100BTX 兼容替代线束方案的技术评估与定制开发支持，可根据客户提供的原型号、实物样品、图纸或技术规格，对接口形式、线缆长度、屏蔽结构、面板安装要求及实际布线路径进行分析。若原产品的供货状态影响项目持续生产，也可结合设备需求评估替代方案的样品制作和验证流程。需要说明的是，兼容替代不能仅凭接口外观和线长判断，仍需经过机械适配、网络性能及相关环境要求的验证后，再确定是否适合导入。

-------------------------------------------------------------------------------------------------

为工业网络连接建立可维护的线束方案
RJFEZ2215100BTX 是一款采用 1.50 米屏蔽圆形线缆的 RJF EZ 系列工业以太网组件，其 8P8C RJ45 插座至插头结构、杠杆式连接设计和面板法兰安装特征，是项目选型时需要重点核对的内容。与较短线缆相比，该长度能够为设备内部不同位置之间的连接提供更多布线余量，但最终仍需根据实际走线路径、安装空间和维护需求确认是否合适。考虑到该型号目前被公开分销资料标记为停产，提前规划兼容替代和备件方案，也有助于降低设备持续维护和后续采购中的不确定性。
我们持续专注于 Amphenol Socapex 品牌连接器及线束的国产替代研究与市场应用方案开发。如果您对该品牌的国产兼容替代产品感兴趣、有采购需求，或正在寻找适合工业设备面板连接和内部布线的线束方案，欢迎联系: 尹经理（18013280527，微信同号）。我们期待与更多客户和行业伙伴深入交流与合作，共同评估满足具体应用要求的线束解决方案。
