Amphenol Socapex RJF22N15100BTX 国产线束方案

工业以太网连接对线缆组件提出了哪些要求？
在工业自动化、设备联网、户外控制系统及数据通信设备中，网络连接组件不仅需要满足基本的数据传输要求，还需要考虑设备面板安装、接口防护、线缆布置和长期运行的可靠性。尤其是在设备需要面对灰尘、潮湿、振动或频繁插拔等工况时，普通办公环境使用的网络跳线未必能够满足实际应用要求。因此，选择具备相应防护结构、可靠连接方式和明确电气参数的工业以太网线缆组件，是设备设计与采购选型中值得关注的一环。
Amphenol Socapex 的 RJF 系列面向工业及恶劣环境下的网络互连应用，产品覆盖不同以太网等级、连接器结构和线缆配置。本文介绍的 RJF22N15100BTX 是一款用于以太网连接的屏蔽式线缆组件，产品资料显示其采用 RJ45 接口形式，线缆长度为 1.5 米，具备面板安装、圆形卡口连接及适用于工业环境的 IP68 防护定位。对于正在进行设备联网设计、工业连接器选型或国产兼容替代评估的工程师和采购人员而言，理解该型号的结构特点及选型重点，有助于缩小方案筛选范围。产品基本信息可参考经销商页面及 Amphenol Socapex RJF 系列资料。

-------------------------------------------------------------------------------------------------

RJF22N15100BTX 的产品结构与主要特点

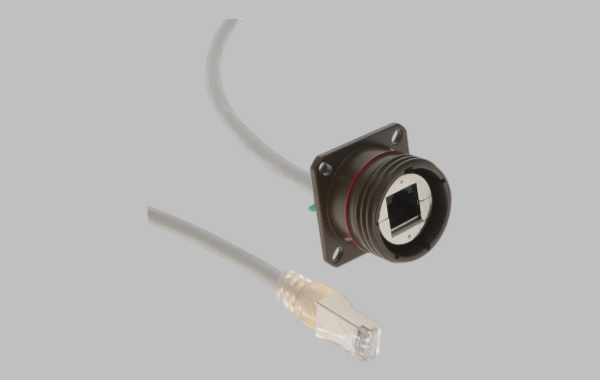

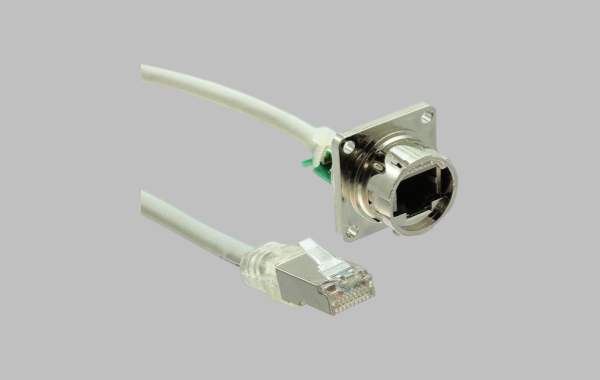

从型号对应的产品资料来看，RJF22N15100BTX 属于 Amphenol Socapex RJF 系列工业以太网线缆组件，采用 8P8C（RJ45）触点配置，连接形式为插座端与插头端组合，线缆长度为 1.5 米，属于屏蔽式圆形线缆组件。相关产品资料将其归入 Cat5e、工业环境 IP68 应用类别，并列出了圆形卡口连接结构、成型连接器以及面板安装法兰等特点。型号中的“N”对应镀镍外壳配置，具体的连接器结构和端接方式仍应以对应版本的正式规格书及安装图纸为准。以上信息可通过产品经销商页面与 RJF 系列目录交叉核对。
对于设备制造商而言，1.5 米线缆长度适合在设备内部模块、面板接口和附近网络设备之间建立连接，也可以用于部分机柜、控制箱或设备侧接口的预制布线。与现场逐根裁线、压接相比，预制线缆组件能够减少部分现场加工步骤，并有利于统一线缆长度、连接方式和备件管理。不过，线缆长度并非越长越好：如果实际安装距离较短，过长线缆可能增加盘绕、固定和维护工作的复杂度；如果走线路径包含活动机构或弯折区域，则需要额外核对弯曲半径、应力释放和运动寿命等要求。因此，建议在设计阶段结合设备布局、线缆通道和维护空间确认 1.5 米是否适用，而不是只根据接口形式进行替换。

-------------------------------------------------------------------------------------------------

工业网络应用中的防护、屏蔽与安装考量
RJF22N15100BTX 的一个重要选型特征，是其面向工业环境的防护连接设计。产品资料将该组件归入 IP68 应用类别，并标注圆形卡口连接结构。与仅依赖普通 RJ45 插头的连接方式相比，工业防护型接口的机械连接结构有助于满足特定设备的连接与防护需求。不过，IP68 并不意味着在所有安装方式、配接状态和环境条件下都能自动达到相同防护效果。实际防护能力还取决于配套接口、密封件状态、安装开孔、紧固方式、配接是否到位，以及制造商规定的测试条件。设计人员应确认完整的连接组合和实际使用条件，不能仅凭线缆组件型号就推定整台设备达到相同防护等级。
屏蔽结构同样值得关注。在工业控制柜、自动化设备和网络通信系统中，电机驱动器、开关电源及其他电气设备可能形成复杂的电磁环境。屏蔽式以太网线缆组件可以作为系统电磁兼容设计的一部分，但实际效果还与连接器屏蔽连续性、机壳接地方式、线缆布线路径以及设备整体结构有关。对于需要进行电磁兼容验证的项目，应结合实际接地设计和系统测试结果进行判断，不宜将“带屏蔽”直接等同于“能够消除所有干扰”。此外，Cat5e 主要面向相应类别的以太网传输需求，项目选型时应根据网络速率、链路距离、设备接口和系统规范确认其是否满足要求；若系统升级到更高类别或更高带宽，也应重新核对完整链路的性能要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在评估 RJF22N15100BTX 的国产兼容替代方案时，建议首先核对接口结构，而不是只比较 RJ45 触点数量。该型号涉及面板安装接口、线缆端 RJ45 插头、圆形卡口连接结构及相应的防护要求。替代设计需要明确面板端的安装形式、法兰尺寸、固定孔位、连接器外形、配接方向和锁紧方式，并确认替代组件与设备上现有接口之间的机械兼容性。如果原设备使用的是特定的工业防护接口，仅采用普通 RJ45 插头与插座组合，通常不能据此认定实现了直接替代。
其次，应对线缆本身和电气性能进行逐项核验。建议确认线缆长度是否为 1.5 米、导体规格、线对结构、屏蔽形式、外被材料、线缆外径、弯曲半径以及 Cat5e 传输要求；同时核对接线定义、触点排列、屏蔽端接和链路测试标准。若设备用于潮湿、户外或存在液体接触风险的场合，还应确认连接器与线缆组件组合后的防护能力，以及温度、耐油、耐紫外线或其他环境适应性要求。涉及长期振动、频繁插拔或移动布线的应用，则建议增加机械保持力、插拔寿命、线缆拉力和弯折耐久性等项目的验证。最终是否能够替代，应以样品测试、图纸核对及实际工况验证结果为依据。
我们公司可围绕 Amphenol Socapex RJF22N15100BTX 开展兼容替代线束方案的评估与开发工作，并根据客户的设备接口、线缆长度、传输类别、安装空间和使用环境，协助梳理适合的国产化实现路径。对于有批量采购、供应链优化、交期管理或定制线缆需求的客户，可以先提供原产品型号、接口照片、安装尺寸、线缆参数及应用条件，再进一步确认方案边界。需要特别说明的是，国产兼容替代不应仅依据型号名称或外观进行判断；在确定替代关系前，仍需完成必要的机械、电气、环境防护和网络传输验证，以降低设计变更和量产导入风险。

-------------------------------------------------------------------------------------------------

从型号识别到可验证的替代方案
RJF22N15100BTX 是一款具有工业应用定位的 RJ45 屏蔽式以太网线缆组件，其 1.5 米长度、面板安装形式、圆形卡口连接结构及 IP68 防护定位，是开展产品识别和兼容方案评估时需要重点关注的特征。对于设备制造商和采购人员，合理的选型流程应从现有接口与安装条件出发，再逐步核对线缆结构、传输性能、屏蔽连续性和环境适应性。面对国产替代需求，更重要的是建立可核验的技术要求和测试流程，而不是单纯寻找外观相似的产品。通过前期参数确认、样品评估和应用验证，可以为后续的设计适配、采购评估和批量应用提供更充分的依据。
