Amphenol Socapex RJF22N05100BTX 国产防护线缆选型

工业设备连接中的面板接口与环境防护
在工业控制设备、通信机箱、自动化生产设备及户外电子系统中，网络接口通常需要同时满足电气连接、机械固定和环境防护等要求。设备外部的线缆可能面临粉尘、潮湿、振动或频繁插拔等工况，普通网络跳线的连接方式未必适合所有安装环境。因此，在进行工业以太网连接方案设计时，除了关注网络类别和线缆长度，还应考虑面板接口结构、连接器锁紧方式、密封配合以及现场维护需求。

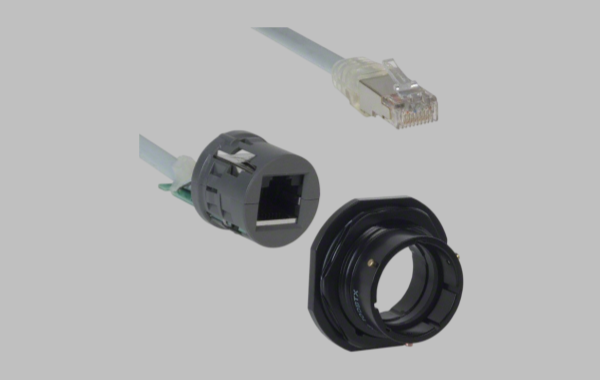

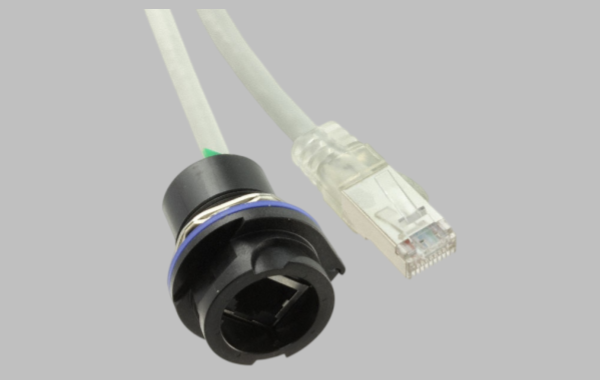

RJF22N05100BTX 是 Amphenol Socapex RJF 系列中的一款工业以太网线缆组件。根据公开产品资料，该型号采用 Jack to Plug 连接形式，即插座端至插头端，触点配置为 8P8C（RJ45），标称长度为 500 mm，使用灰色屏蔽圆形线缆，并具有卡口式耦合和模制插头等特点。其产品类别标注为 Cat5e，面向工业环境应用，相关资料列出 IP68 类型。对于需要将设备面板接口与内部网络端口连接起来的应用，这类组件可作为工业连接设计和兼容替代开发的参考。具体选型仍应以对应型号的正式技术文件、设备结构和使用条件为准。

-------------------------------------------------------------------------------------------------

RJF22N05100BTX 的连接结构与面板集成特点
RJF22N05100BTX 的连接方式并非普通的两端插头跳线，而是插座端与插头端组合的结构。这种配置适用于需要在设备面板或机箱壁上设置固定连接位置的场景。面板端可作为设备外部连接的接口，线缆另一端则连接设备内部相应的网络端口，有助于将外部布线与内部设备连接进行分隔，方便系统集成、维护和更换线缆组件。

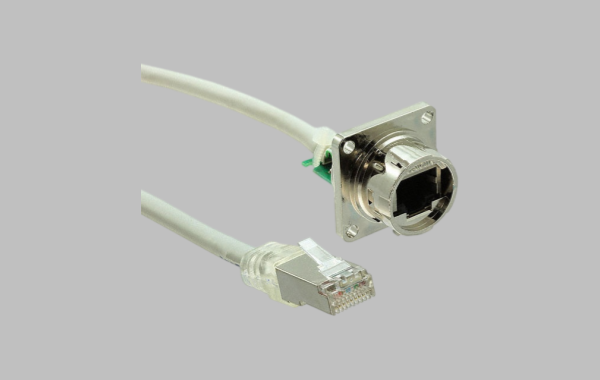

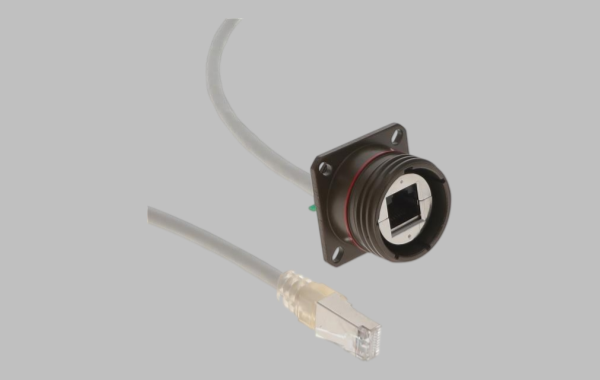

该型号公开资料将安装方式标注为面板安装、法兰固定类型。工程人员在选型时，除确认接口触点配置外，还应核对安装孔位、法兰尺寸、面板厚度适配范围、连接器后部空间以及线缆出线方向。若设备采用特定的面板开孔或固定结构，仅凭接口名称相同并不能保证机械兼容。替代开发前，建议通过原产品样品、安装图纸或设备结构资料确认尺寸和配合要求，减少试装阶段的结构修改风险。
该产品的标称线长为 500 mm，适合面板接口与附近网络模块之间的短距离连接。短线缆有利于减少机箱内部多余线缆的堆积，也方便按照设备模块布局进行线缆整理。不过，长度选择仍需结合实际走线路径和维护空间进行判断，避免线缆过短导致插头或面板接口承受持续拉力，也应避免因急弯、挤压或不合理固定而影响长期使用。对存在振动或设备移动的应用，建议在设计阶段安排合适的线缆固定与应力释放措施。

-------------------------------------------------------------------------------------------------

卡口连接、屏蔽线缆与工业环境防护
RJF22N05100BTX 的一个重要结构特点是卡口式耦合。与普通 RJ45 插头直接插接的方式相比，工业连接器的卡口结构为连接和锁定提供了不同的机械配合形式，适用于需要关注连接牢固性和现场操作便利性的设备接口。安装时，应按照对应产品的装配说明完成插接与锁定，并确认连接器之间配合正确，避免因未完全锁定、异物进入或安装不当而影响使用。
公开资料还将该型号标注为屏蔽圆形线缆，产品类别为 Cat5e、工业环境 IP68 类型。屏蔽结构是工业网络连接中的重要考虑因素之一，尤其是在电机、变频设备、开关电源等可能产生电磁干扰的设备附近。实际使用中，屏蔽效果与线缆屏蔽层、连接器端部的屏蔽处理、设备接地设计以及布线路径有关。因此，不能只依据“屏蔽线缆”这一描述就认定整个安装系统一定能够满足特定电磁兼容要求。
对于 IP68 类型的产品标注，也应注意区分产品系列定位与具体安装状态下的防护表现。防护能力通常与连接器的正确配合、密封结构、安装方式以及制造商规定的测试条件相关。若设备需要在潮湿、粉尘或户外环境中使用，应确认实际配合的连接器、密封件及安装条件符合产品技术文件要求，并核对目标应用所需的防护标准。不能在未确认测试条件的情况下，将某个组件的 IP68 类型描述直接等同于任意安装状态下均具备相同防护能力。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 RJF22N05100BTX 的选型与国产兼容替代开发，建议首先从面板结构和连接器机械配合入手。需要确认插座端的安装形式、法兰尺寸、安装孔位、面板适配条件及后部空间，并核对另一端插头与目标设备接口的配合方式。由于该型号采用卡口式耦合，替代方案还应确认锁定结构、配合尺寸和实际操作方式，不能仅凭 8P8C 或 RJ45 这一接口描述判断产品能够直接替换。
其次，应核对电气性能和线缆配置，包括 Cat5e 类别、8P8C 触点配置、线序、屏蔽结构以及 500 mm 标称长度。替代产品应依据实际网络应用确认相关传输性能，并对线序、导通、短路及断路情况进行检查。对于屏蔽结构，需要关注屏蔽层与连接器端部之间的连接方式，并结合设备接地设计评估屏蔽链路的完整性。如果应用环境涉及防尘、防水或潮湿条件，还应明确需要达到的防护要求，核对密封结构、配合方式和测试条件，避免只替换线缆而忽略接口的环境防护设计。
再次，应将样品装配和应用验证纳入替代开发流程。建议通过原产品样品或图纸确认安装尺寸、面板配合、卡口锁定、线缆弯曲空间和端部应力释放情况，并根据项目要求开展必要的防护、网络传输及机械性能验证。我们公司可提供 Amphenol Socapex RJF22N05100BTX 兼容替代线缆组件的评估与开发方案，围绕面板安装结构、卡口连接方式、Cat5e 传输要求、500 mm 线长和屏蔽配置开展技术分析。具体方案需要依据样品、图纸、设备接口和实际应用环境进行确认，并通过必要测试验证适用性，不应在未经验证的情况下直接认定与原产品完全等效。

-------------------------------------------------------------------------------------------------

国产兼容替代开发的验证流程与质量控制
工业连接组件的国产替代开发，不仅需要关注单个连接器或线缆的参数，还应考虑成品组件装配后是否符合设备使用要求。针对 RJF22N05100BTX，开发初期建议收集原产品样品、设备面板图纸、接口资料、线缆布置方式及目标环境要求，并形成清晰的技术规格。对于面板安装产品，尺寸和装配配合通常是前期需要重点确认的项目；对于屏蔽线缆和工业防护应用，则需要同步考虑电气连接、屏蔽处理和密封配合等要求。
样品制作完成后，可先开展外观、尺寸、面板安装、插头配合和卡口锁定检查，再进行线序、导通、短路及断路测试。根据实际应用要求，还可安排屏蔽连续性、网络传输性能及相应环境防护验证。如果产品将用于振动、潮湿、粉尘或频繁维护等工况，应依据客户要求和适用规范确定需要执行的测试项目、试验条件与判定标准。相关测试应由明确的技术依据支撑，不能只根据样品能够正常连接就认定产品已满足所有工业应用要求。
通过样品验证后，还应进行设备试装或小批量试产，确认产品在实际机箱结构和布线环境中是否适配，并建立批量生产的检验要求。重点可包括连接器装配一致性、卡口配合状态、线缆长度公差、屏蔽处理质量、端部成型外观及产品追溯信息。对于长期使用的设备，稳定的批次质量和清晰的型号管理有助于后续维修、备件采购和供应链管理。通过需求确认、样品开发、装配验证和批量质量控制，能够更系统地评估国产兼容替代方案是否符合目标设备的实际需求。

-------------------------------------------------------------------------------------------------

从接口适配与环境要求出发推进国产替代
Amphenol Socapex RJF22N05100BTX 是一款面向工业环境的 Cat5e 预制以太网线缆组件，具有 8P8C 接口配置、插座端至插头端结构、500 mm 标称长度、屏蔽圆形线缆、卡口式耦合和模制插头等特征，公开资料将其归入工业环境 IP68 类型产品。其选型重点不仅是网络连接和线缆长度，还包括面板安装尺寸、卡口锁定方式、屏蔽链路、密封配合及实际使用环境。
对于有国产兼容替代需求的设备制造商，建议在明确原产品结构和应用要求的基础上，通过样品测量、面板试装、电气检查和必要的环境验证逐步确认方案的适配性。我们持续专注于 Amphenol Socapex 品牌连接器及线缆组件的国产替代研究与市场应用方案开发。如果您对该品牌的国产兼容替代产品感兴趣、有采购需求，或正在关注工业以太网连接组件的替代开发方向，欢迎联系：尹经理（ 18013280527，微信同号）。我们希望与更多客户和行业伙伴深入交流与合作，共同探讨适合不同设备结构和实际工况的产品开发方案。
