Amphenol Socapex RJFSFTP5E0200 国产线缆方案

工业网络线缆组件的规格确认与应用需求
在工业设备联网和自动化系统集成过程中，网络线缆组件虽然属于基础连接部件，却会直接影响设备之间的通信连接、装配效率以及后期维护工作。对于设备制造商而言，选择一款合适的工业以太网线缆，不仅需要确认RJ45接口是否匹配，还需要关注线缆类别、屏蔽结构、连接器装配工艺以及产品批次的一致性。特别是在批量生产和长期供货项目中，如果线缆组件规格不明确，可能会增加采购核对、生产装配和售后维护的复杂程度。

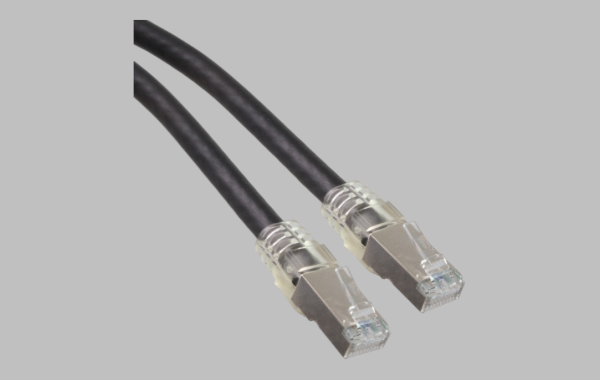

Amphenol Socapex 的 RJFIELD™ 产品系列面向工业以太网连接应用，提供连接器、适配器及预制线缆组件等产品。本文介绍的 RJFSFTP5E0200 是一款Cat5e双屏蔽RJ45网络线缆组件，采用两端RJ45插头结构，标准长度为2.00米。该型号适合用于工业网络设备之间的连接，也可以作为设备配套线缆采购、原有线缆维护以及国产兼容替代开发时的参考对象。本文将结合该型号的产品信息，重点分析规格确认、制造工艺和替代验证过程中值得关注的技术环节。

-------------------------------------------------------------------------------------------------

RJFSFTP5E0200产品参数与型号编码解析
根据DigiKey产品页面，RJFSFTP5E0200由Amphenol Socapex制造，所属产品系列为RJF，产品类别为模块化以太网线缆组件。其主要配置包括：8P8C（RJ45以太网）插头至插头连接方式、6.56英尺（约2.00米）线缆长度、双屏蔽结构、黑色圆形线缆、模制插头以及Cat5e线缆类别。产品安装形式标注为自由悬挂式，适用于通过两端RJ45插头与对应网络接口连接的应用场景。
从厂商RJFIELD™系列目录中的Cordset订购编码说明来看，该型号可以按照系列、线缆结构、以太网类别和长度进行识别。其中，RJF代表RJF线缆组件系列，SFTP代表Shielded and Foiled Twisted Pair，即带屏蔽及铝箔屏蔽的双绞线结构；5E表示Cat5e类别，0200对应2.00米长度。厂商目录还说明，相关Cordset产品两端采用模制RJ45插头。通过产品型号与厂商编码资料相互核对，工程人员可以更清楚地识别该产品的基本配置，也便于采购部门建立型号档案、核对物料和管理替代产品。

-------------------------------------------------------------------------------------------------

从制造工艺看双端模制网络线缆组件

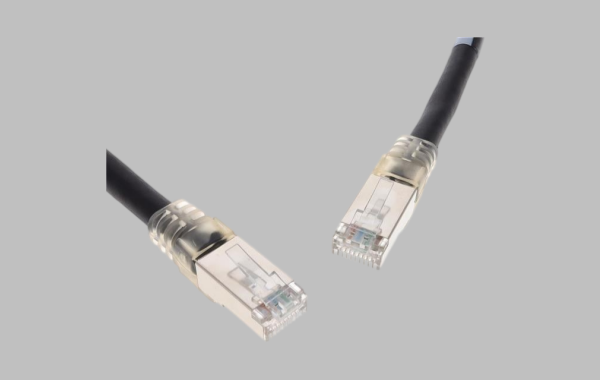

RJFSFTP5E0200采用双端RJ45模制插头结构。对于预制网络线缆组件来说，插头与线缆之间的装配质量是产品可靠性的重要组成部分。RJ45插头内部涉及导体端接、线序排列、触点接触以及线缆固定等环节；模制工艺则用于形成连接器与线缆出口处的整体保护结构。相较于现场临时制作的网络跳线，预制模制线缆组件可以减少用户现场压接和装配操作，使设备生产人员按照既定接口直接完成连接。
在国产替代开发过程中，不能只关注RJ45插头的外观和插拔状态，还应关注线缆与插头之间的固定效果、线缆出口处的结构完整性以及批量制造的一致性。例如，线缆在安装和维护过程中可能受到弯折、拉扯或反复移动，如果连接器尾部的固定结构设计不合理，可能会增加内部导体或端接位置承受机械应力的风险。因此，替代组件开发时应根据实际使用环境确定模制材料、结构尺寸和应力缓解设计，并通过必要的机械测试确认产品适用性。

-------------------------------------------------------------------------------------------------

双屏蔽Cat5e结构与网络连接性能的配套考虑
RJFSFTP5E0200采用SFTP双屏蔽结构，产品资料明确标注为双屏蔽网络线缆。与普通非屏蔽网络线缆相比，屏蔽型结构能够为工业环境中的电磁干扰控制提供设计基础。在工业控制柜、自动化生产设备和通信系统中，网络线缆可能与电机驱动线路、电源线路及其他信号线路共同布置，因此需要结合现场电磁环境，合理规划线缆走向、固定方式和屏蔽连接路径。
需要强调的是，线缆具有双屏蔽结构，并不意味着实际系统中的干扰问题可以完全消除。屏蔽效果还与连接器端接方式、屏蔽层连续性、设备接地设计以及安装布线方式有关。对于Cat5e网络组件，也应结合网络设备接口、实际通信协议、链路长度和测试结果判断是否满足系统需求。若项目对通信稳定性有较高要求，可以在产品导入阶段安排线序、导通、网络链路及相关屏蔽性能检查，避免只凭产品类别或外观判断最终应用效果。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在选用RJFSFTP5E0200或开发对应国产兼容替代组件时，建议首先建立完整的原型号规格清单。接口方面，需要确认两端均为8P8C RJ45插头，并核对触点配置、线序定义、插头外形和锁扣结构；线缆方面，需要确认Cat5e类别、双屏蔽结构、圆形线缆形式以及2.00米长度；装配方面，则应关注模制插头结构、线缆出口尺寸和连接器尾部固定方式。如果原产品用于既有设备维护，还应尽可能获取原装样品，以便对照设备接口和实际装配空间进行确认。
其次，应根据项目实际需求确定替代产品的性能验证项目。对于网络传输，应检查线序、导通和链路通信情况，必要时开展相应的网络线缆性能测试；对于机械结构，应检查插头插拔配合、锁扣保持能力、线缆弯折和尾部固定情况；对于屏蔽结构，则应确认屏蔽层与连接器之间的端接连续性，并结合设备接地方案评估实际效果。如果项目需要长期批量供货，还应关注线缆长度公差、材料批次、模制外观、端接工艺及出厂检验的一致性。
我们公司可提供 Amphenol Socapex RJFSFTP5E0200 兼容替代线缆组件方案评估与开发服务。根据客户提供的原产品样品、产品资料、设备接口信息和应用要求，可围绕RJ45双端插头、Cat5e线缆、SFTP双屏蔽结构、模制工艺及2.00米长度等关键项目开展分析，并结合客户的实际需求制定替代开发方案。对于有特殊线缆材料、外观标识、长度或批量生产要求的项目，也可以在明确技术规格后进一步评估定制开发的可行性。
国产替代方案导入时，建议采用“资料确认—样品分析—方案设计—样品制作—装机验证—批量确认”的流程推进。通过这一过程，可以逐项检查替代组件与原产品在接口、电气性能、机械结构和生产工艺方面的匹配情况。对于尚未经过完整测试的项目，不宜直接认定替代产品与原型号完全等同，应以双方确认的技术要求、样品测试数据和实际应用结果作为最终判断依据。

-------------------------------------------------------------------------------------------------

以规格匹配和验证推动线缆组件国产替代
Amphenol Socapex RJFSFTP5E0200是一款Cat5e双屏蔽RJ45网络线缆组件，采用8P8C插头至插头连接形式，两端为模制RJ45插头，线缆为黑色圆形结构，标准长度为2.00米。该型号的选型重点不仅在于接口和线缆长度，还包括双屏蔽结构、模制装配工艺、线缆端接质量以及实际网络链路的适配情况。
对于正在进行工业设备开发、网络线缆采购和供应链国产化评估的企业而言，建立清晰的原型号技术档案，并通过样品分析和应用验证确认替代产品的匹配程度，是降低导入风险的重要方式。围绕RJFSFTP5E0200开展国产兼容替代开发时，应把接口匹配、电气性能、机械可靠性和批量制造一致性结合起来考虑，从而形成更符合实际设备需求的线缆组件解决方案。

-------------------------------------------------------------------------------------------------

我们持续专注于 Amphenol Socapex 品牌连接器及线缆组件的国产替代研究与市场应用方案开发，可针对 RJFSFTP5E0200 等型号提供兼容替代方案评估、样品开发和定制化线束配套服务。如果您对该品牌国产替代相关产品感兴趣，有采购需求，或正在关注工业网络线缆组件的国产化应用，欢迎联系交流。联系人：尹经理18013280527（微信同号）我们希望与更多客户和行业伙伴深入沟通、开展合作，共同探索工业连接器及线缆组件国产替代的应用机会。
