I-PEX 82445-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

错误一：只看线径和Pin数，却忽略连接器与Pitch匹配

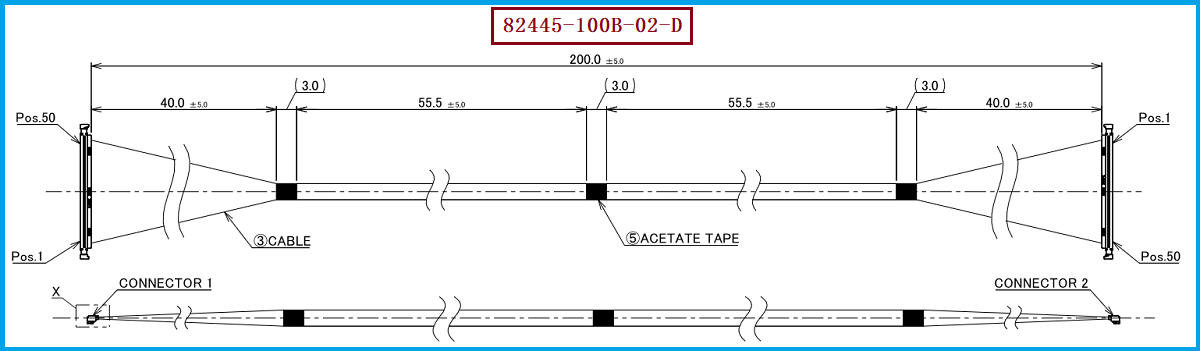

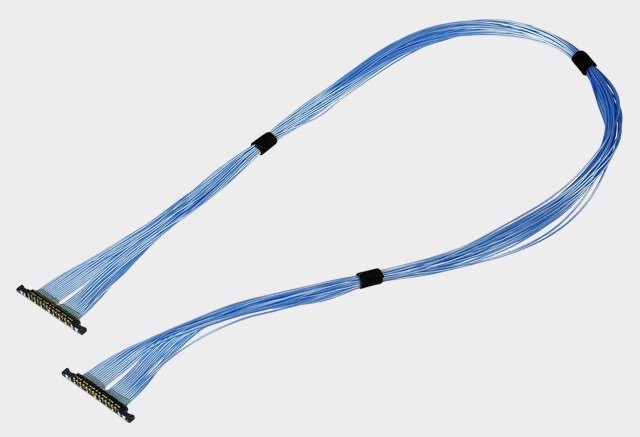

在笔记本、显示模组、摄像设备、机器人及其他空间受限设备中，极细同轴线束往往承担高速信号传输任务。工程师进行线束选型时，如果只关注“多少Pin、多少AWG”，而忽略连接器结构和端子间距，后续很容易出现装配空间不足、接口不匹配等问题。以 I-PEX 82445-100B-02-D 为例，该型号属于 CABLINE®-UA II 50Pin Micro-Coaxial Harness，44AWG，L=200mm，1-N，配套线材端连接器型号为 20497-050T-30；CABLINE®-UA II采用 0.3mm Contact Pitch、Vertical Right Angle结构，配合高度为1.27±0.1mm。 因此，在兼容替代设计中，应把连接器型号、Pin数、0.3mm间距、线材AWG以及线束长度作为一个整体进行核对，而不是只替换其中某一个参数。

-------------------------------------------------------------------------------------------------

错误二：只追求“越细越好”，没有结合AWG与信号需求选择线材
极细同轴线并不是越细越好。线径越细，虽然有利于节省空间，但同时需要综合考虑机械强度、电气性能、加工工艺以及设备实际使用环境。CABLINE®-UA II官方支持 AWG42、AWG44、AWG46 Micro-Coaxial Cable，其中AWG44对应的连接器额定电流为 0.19A/contact。 本次 82445-100B-02-D采用44AWG Micro-Coaxial，因此工程师在进行替代开发时，应优先保持原设计的AWG规格，并进一步确认具体线材的阻抗、外径、屏蔽结构及信号完整性要求。对于采购人员而言，也不能仅以“同样是44AWG”判断两个线束完全等效，实际还需要核对线材结构、连接器端接工艺和最终测试指标。

-------------------------------------------------------------------------------------------------

错误三：忽略线束长度、端接方向与实际装配关系
极细同轴线束属于尺寸链比较敏感的精密线束产品，长度和两端端接关系都会影响最终装配。I-PEX官方资料显示，CABLINE®-UA II 50Pin评估线束中，82970-100B-02-D为L=100mm、1-N，82445-100B-02-D为L=200mm、1-N，而82971-100B-02-D为L=300mm、1-1。 这说明即使同属于50Pin、44AWG线束，不同型号之间也可能存在长度和端接关系差异。工程师在设计替代方案时，应根据设备内部实际走线轨迹确认长度、出线方向及Pin对应关系；采购人员在询价时，也应明确图纸料号，而不能简单写成“CABLINE-UA II 50P线束”，否则容易出现规格相同但实际无法装配的情况。

-------------------------------------------------------------------------------------------------

错误四：只验证连接器能不能插，却没有验证高速信号与EMI性能
极细同轴线束并非普通低速连接线，尤其用于高速显示、摄像及数据传输时，连接器、线材、端接以及PCB需要作为完整链路进行信号完整性验证。CABLINE®-UA II官方给出的参考传输速度为5Gbps/lane NRZ，参考应用包括USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI相关标准，同时采用多点接地设计以改善EMI环境。 因此，替代线束不能只做“能插上”的机械验证，还应根据项目需求关注阻抗、插损、回损、串扰、屏蔽连续性以及端接一致性。尤其对于50Pin高密度线束，端接加工质量会直接影响高速信号稳定性。

-------------------------------------------------------------------------------------------------

五、选型和兼容与替代方案参考及建议

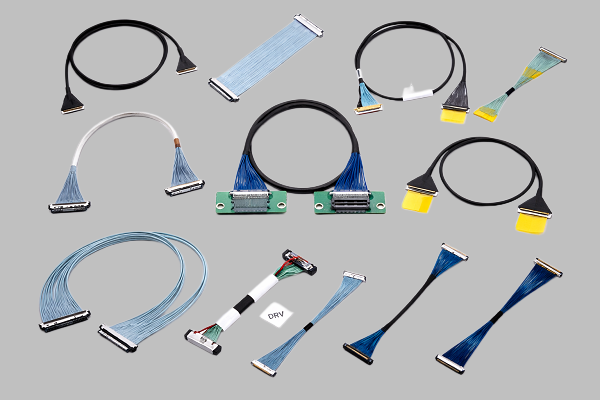

对于 I-PEX 82445-100B-02-D 的兼容替代开发，建议以原型号的关键结构作为基准，即 50Pin、0.3mm Pitch、44AWG Micro-Coaxial、L=200mm、1-N结构，以及线材端连接器20497-050T-30。I-PEX官方同时列出了82970-100B-02-D、82445-100B-02-D和82971-100B-02-D三款50Pin评估线束，分别对应100mm、200mm和300mm长度，因此开发其他长度产品时，也可以按照实际设备走线需求重新确认。 对于工程师，应重点核对连接器、AWG、Pitch、长度、端接方向和信号完整性；对于采购人员，则建议以完整料号及图纸要求进行询价和来料验收。我们公司可提供：I-PEX 82445-100B-02-D兼容替代线束方案，可根据客户设备结构及技术要求进行极细同轴线束的规格匹配、样品开发及批量制造，为国产化替代、第二供应商导入和供应链优化提供支持。
极细同轴线束的设计与替代，并不是简单更换一根相同AWG的细线，而是连接器、Pitch、Pin数、线材规格、长度、端接关系及高速信号性能等多个因素共同作用的结果。I-PEX 82445-100B-02-D作为CABLINE®-UA II 50Pin、44AWG、200mm、1-N极细同轴线束，其配套连接器为20497-050T-30，0.3mm Pitch是该系列的重要结构特征。 我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。在实际项目中避免上述五类设计错误，可以降低兼容替代过程中的装配、信号和供应链风险，也有利于工程师快速完成选型验证，为采购人员建立更明确的国产替代规格依据。
