I-PEX 82970-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

8K高速传输对线束提出了更高要求
随着8K显示、超高清影像、AR/VR、机器视觉等应用发展，视频链路对带宽、信号完整性以及设备内部布线空间提出了更高要求。以HDMI 2.1b为例，规范支持8K@60Hz，并将带宽能力提升至48Gbps；这意味着高速信号链路中的连接器、线材、端接和系统布局都需要进行整体匹配。 对工程师而言，8K项目并不是简单地“换一根高速线”，而是需要重点控制阻抗、插损、回损、串扰、EMI以及线束尺寸等因素。极细同轴线采用独立信号导体与屏蔽结构，更适合在有限空间内进行高密度、高速信号布线，因此在显示模组、摄像模组及精密电子设备内部高速连接中具有明显的结构优势。

-------------------------------------------------------------------------------------------------

I-PEX 82970-100B-02-D：50PIN、0.3mm间距与AWG#44极细同轴方案

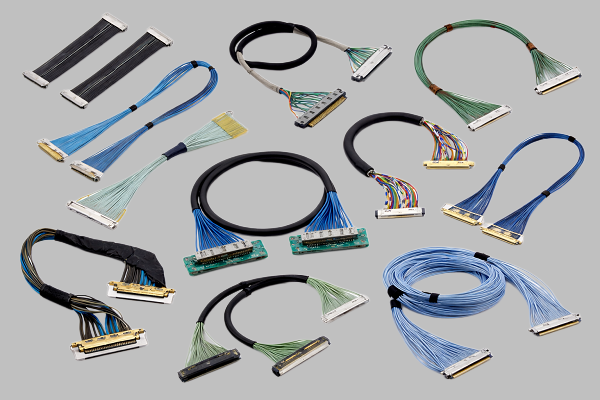

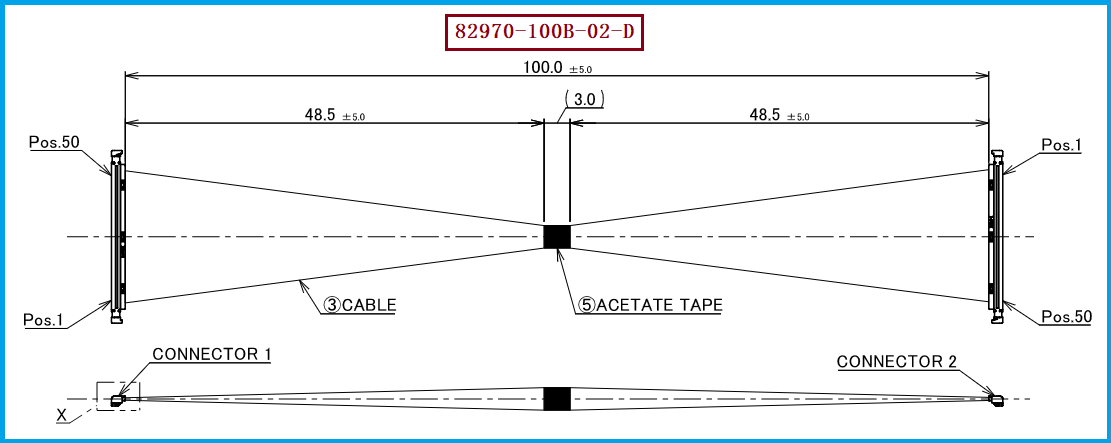

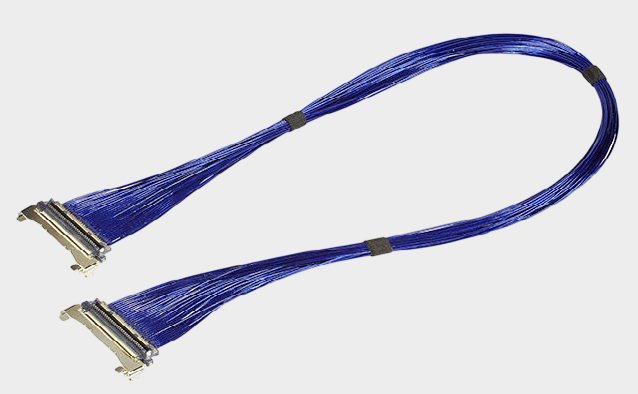

本次介绍的产品为 I-PEX 82970-100B-02-D，属于 CABLINE®-UA II 50PIN极细同轴线束，官方样品资料对应长度为100mm、1-N结构，采用Micro-Coaxial Cable。其配套线材端连接器为 20497-050T-30，可适配的Micro-Coax线材规格为 AWG#44。CABLINE®-UA II连接器采用0.3mm端子间距，提供26/32/40/50PIN配置；I-PEX官方资料同时给出了AWG42、AWG44、AWG46 Micro-Coax适配范围，并将5Gbps/lane NRZ列为参考传输速度。 对于采购人员来说，82970-100B-02-D的关键识别信息可以概括为：I-PEX 82970-100B-02-D + 20497-050T-30 + 50PIN + 0.3mm Pitch + AWG#44 Micro-Coax + 100mm，这些参数也是进行兼容替代时需要重点核对的基础条件。

-------------------------------------------------------------------------------------------------

为什么8K项目更关注极细同轴线束？
需要特别说明的是，不能简单理解为“8K项目一定只能使用极细同轴线束”；真正决定8K能否稳定传输的是完整链路的协议、带宽、线材结构、阻抗控制、端接质量、长度以及SI设计。以CABLINE®-UA II为例，I-PEX公开资料将其定位为小型化、高密度高速连接方案，并强调0.3mm Pitch、紧凑Plug以及多点接地带来的空间利用和EMI方面优势；其40PIN连接器尺寸小于一枚硬币，并且官方示例显示采用约0.29mm外径同轴线制作的26PIN线束能够穿过Φ2.65mm内径的转轴或软管。 因此，对于8K显示模组、超薄设备、转轴设备等内部高速连接场景，极细同轴线束的价值在于高密度布线、小外径、屏蔽结构以及高速信号传输所需的阻抗和串扰控制空间，而不是单纯依靠“线很细”就自动获得8K能力。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

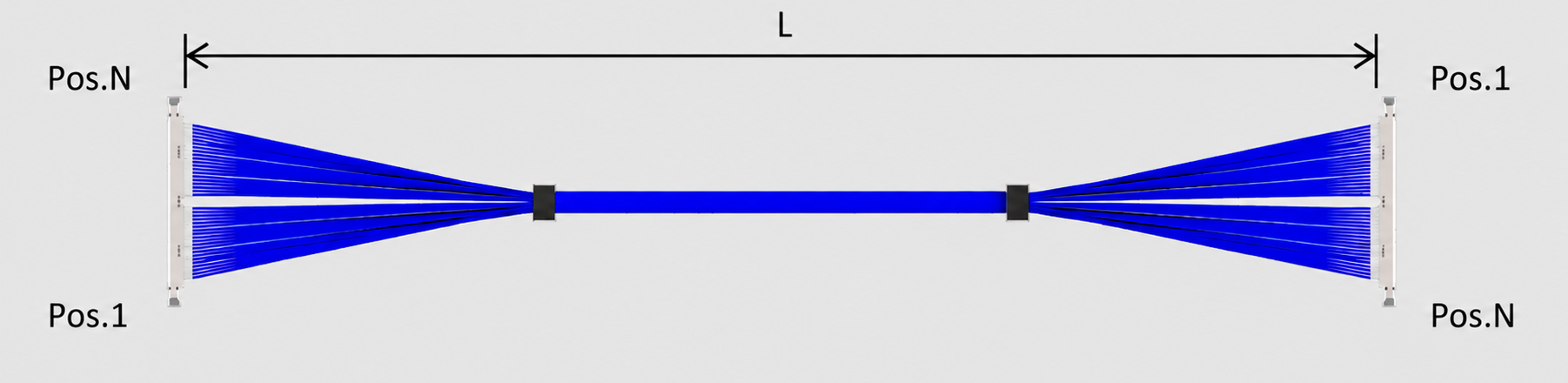

工程师在进行 I-PEX 82970-100B-02-D兼容替代时，建议首先确认CABLINE®-UA II系列、50PIN、0.3mm间距、线材端连接器20497-050T-30、AWG#44 Micro-Coax、100mm长度以及1-N端接结构，再根据实际8K高速链路进一步确认差分阻抗、插损、回损、串扰、屏蔽及EMI等性能指标。I-PEX官方页面也提供了50PIN对应的20497-050T-30 Plug Housing以及50PIN线束资料，可作为工程匹配和结构核对的参考。 对采购人员而言，替代评估不能只比较料号和价格，还应确认连接器配合、PIN定义、线序、长度公差、线材AWG、阻抗以及实际高速信号测试结果。我们公司可提供：I-PEX 82970-100B-02-D兼容替代线束方案，可根据客户设备的连接器、PIN数、线材规格、长度及实际应用要求进行极细同轴线束的兼容开发与制造。

-------------------------------------------------------------------------------------------------

8K高速设备需要的是完整的高速链路设计
8K传输对带宽和信号完整性的要求不断提高，尤其是在笔记本、显示模组、AR/VR、机器视觉及其他空间受限设备内部，线束既要满足高速信号传输要求，又要兼顾轻薄化、高密度布线和EMI控制。I-PEX 82970-100B-02-D采用CABLINE®-UA II 50PIN方案，配套20497-050T-30、AWG#44 Micro-Coax、0.3mm Pitch，适合用作相关高速设备内部连接的兼容替代开发参考。需要强调的是，是否能够满足具体8K协议和传输距离，应以完整链路的SI测试与实际协议验证结果为准。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于有国产化、交期优化或供应链替代需求的客户，我们可提供对应的82970-100B-02-D兼容替代极细同轴线束方案。
