I-PEX 83039-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

空间越来越小、信号越来越快，什么时候应该考虑极细同轴线？
在笔记本电脑、平板电脑、显示模组、摄像头模组、可穿戴设备及其他精密电子设备中，工程师经常会同时面对“内部空间有限”和“高速信号传输”的双重要求。如果普通排线或传统线束已经难以满足设备内部的尺寸、布线、屏蔽和高速信号要求，就需要进一步考虑极细同轴线束方案。判断系统是否需要极细同轴线，可以重点从几个实际问题出发：设备内部是否需要高密度多通道连接？信号速率是否已经达到Gbps级？线束是否需要经过狭窄区域、转轴或弯折空间？系统是否对EMI、串扰和信号稳定性有较高要求？如果这些需求同时存在，极细同轴线束往往更值得纳入设计选型。以 I-PEX CABLINE®-UA II 为例，其连接器采用 0.3mm Contact Pitch、Vertical Right Angle结构，可提供26/32/40/50PIN规格，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable；官方资料给出的参考传输能力为5Gbps/lane NRZ，同时强调多点接地及抗EMI设计。

-------------------------------------------------------------------------------------------------

83039-100B-01-D：40PIN高密度极细同轴线束方案

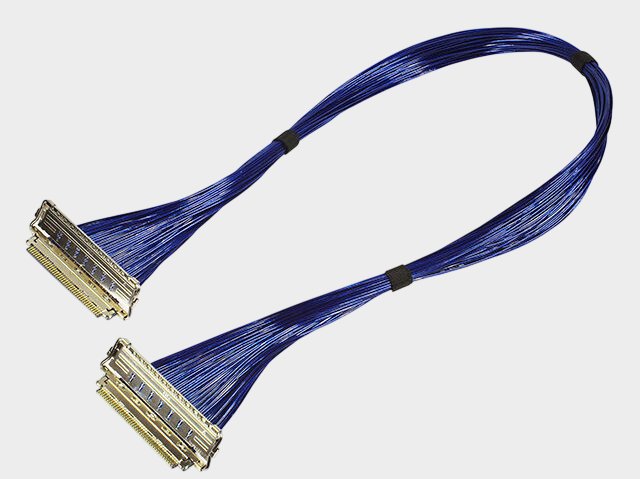

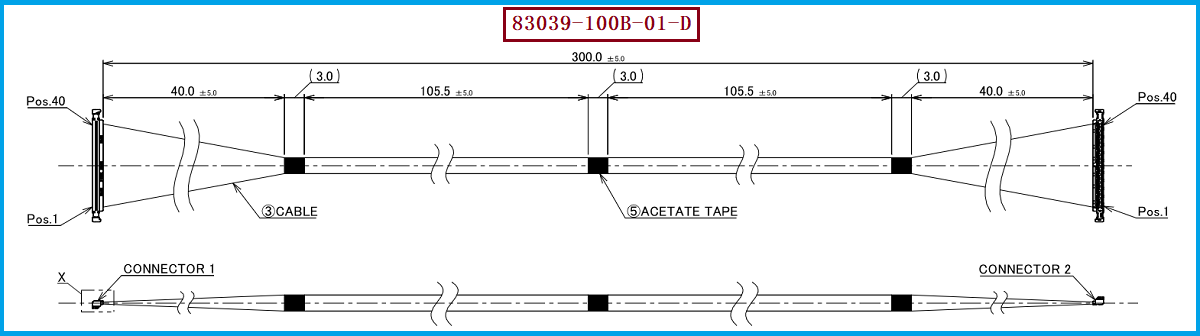

本次介绍的产品型号为 I-PEX 83039-100B-01-D，对应 CABLINE®-UA II 40PIN极细同轴线束，标准线长为300mm，采用40PIN、1-1连接结构。该产品配套的线材端连接器型号为 20497-040T-30，连接器为 40PIN，端子间距0.3mm。I-PEX官方资料显示，CABLINE-UA II 40PIN对应的Plug Housing型号为20497-040T-30，而83039-100B-01-D属于40PIN、Micro-Coaxial、44AWG、300mm、1-1结构的样品线束型号。对于工程师而言，这意味着在进行PCB空间设计、连接器匹配和线束布局时，需要同时关注40PIN高密度端接、0.3mm间距以及300mm线长等关键因素；对于采购人员而言，确认完整料号而不是只确认“40PIN极细同轴线”，有助于避免连接器规格、线长、端接结构不一致造成的替代风险。

-------------------------------------------------------------------------------------------------

为什么高速、小型化和EMI要求会推动极细同轴线应用？
极细同轴线的价值并不只是“线径更细”，而是将高密度布线、信号传输和空间利用结合到同一套线束方案中。CABLINE-UA II官方资料显示，该系列连接器采用0.3mm间距，配合小型Plug结构，40PIN连接器宽度按照官方公式约为 5.0＋0.3×40mm，配合高度约为1.27±0.1mm，深度约2.9mm；同时，官方特别介绍了其小型Plug适合穿过转轴的设计，并以外径约0.29mm的26PIN Micro-Coax线束通过Φ2.65mm转轴或软管作为参考示例。对于工程师来说，如果产品正在向轻薄化、高密度化发展，同时需要在显示模组、转轴、摄像头或狭窄结构中布置多路高速信号，那么极细同轴线就不仅是“可选方案”，而应成为前期结构与SI设计阶段需要评估的连接方式。需要注意的是，实际高速性能仍需结合线材、长度、PCB和系统信号完整性进行验证，官方给出的传输速度属于参考值。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

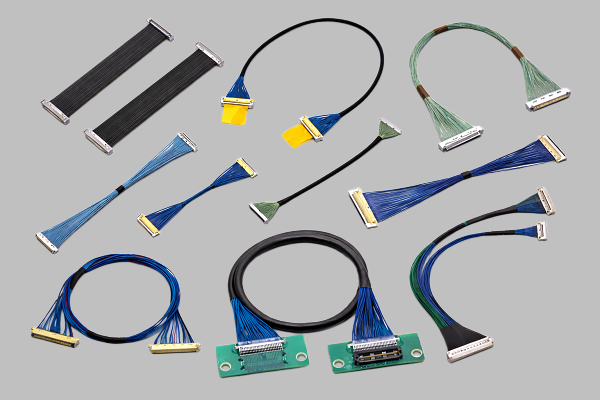

对于 83039-100B-01-D 的兼容替代，建议工程师和采购人员不要仅按照“40PIN、300mm”进行简单匹配，而应围绕“连接器型号＋PIN数＋0.3mm间距＋线材规格＋线长＋两端连接结构＋电气性能”进行整体确认。本产品对应的线材端连接器为 20497-040T-30，40PIN，0.3mm Pitch，官方CABLINE-UA II系列支持AWG42/AWG44/AWG46 Micro-Coaxial Cable，而83039-100B-01-D对应的是44AWG Micro-Coaxial、300mm、1-1结构；因此，在国产替代或第二供应商导入时，应重点验证连接器机械尺寸、端接可靠性、线序、阻抗一致性、插损、回损、串扰、EMI屏蔽以及实际装配空间，而不是只追求外观一致。我们公司可提供 I-PEX 83039-100B-01-D 兼容替代线束方案，可根据客户实际设备的连接器、PIN数、线长、线材规格及安装结构需求进行极细同轴线束开发，为工程师提供兼容性验证及国产替代选型参考，也为采购人员提供稳定的替代供应方案。

-------------------------------------------------------------------------------------------------

从“能不能用”进一步确认“是否真正适合”
对于高速、轻薄、高密度电子设备而言，判断是否需要极细同轴线，核心不是单纯看线径，而是综合评估信号速率、通道数量、EMI要求、安装空间、转轴/弯折需求以及连接器密度。I-PEX CABLINE®-UA II 40PIN方案采用0.3mm间距设计，83039-100B-01-D进一步将40PIN、44AWG Micro-Coaxial Cable、300mm长度和1-1结构结合起来，适合对空间和多通道信号连接有较高要求的应用。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。对于正在进行I-PEX线束国产替代、第二供应商开发或新产品线束选型的企业，可以以 83039-100B-01-D + 20497-040T-30 + 40PIN + 0.3mm Pitch 作为明确的规格基准，从机械兼容、电气性能、信号完整性和批量制造一致性几个维度进行综合验证，从而让极细同轴线束真正服务于产品的小型化、高密度和高速化设计。
