I-PEX 83038-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

什么是极细同轴线连接器的Pitch？为什么选线束时必须先确认Pitch？
对于工程师和采购人员来说，选择极细同轴线束时，Pitch是判断连接器能否匹配的重要参数之一。通常所说的Pitch，是指连接器相邻端子之间的中心间距，它直接影响连接器的整体宽度、Pin数量密度以及PCB上的安装空间。以 I-PEX CABLINE®-UA II 为例，其官方资料明确规定 Contact Pitch为0.3mm，同时提供26Pin、32Pin、40Pin和50Pin等规格，并采用Vertical（Right Angle）结构。因此，如果设备原设计采用CABLINE®-UA II连接器，那么在寻找兼容极细同轴线束时，首先需要确认原连接器的系列和Pitch，而不能只根据线束外观或Pin数量进行判断。需要注意的是，0.3mm指连接器端子间距，并不是极细同轴线之间的“线材间距”；实际线束中每根Micro-Coax的外径、排列方式和端接工艺还需要另外确认。

-------------------------------------------------------------------------------------------------

根据Pitch选择极细同轴线时，还要同时看Pin数、线径和连接器结构

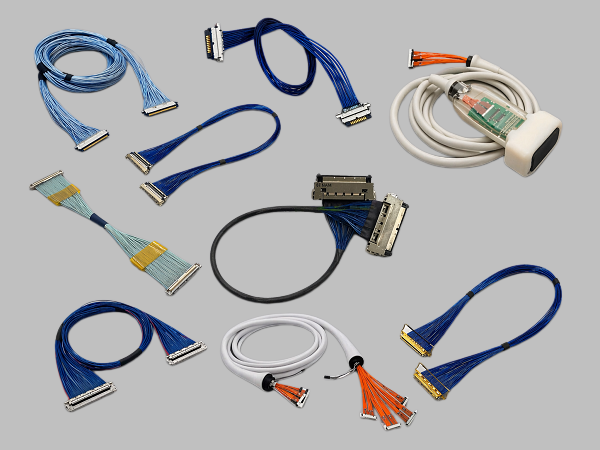

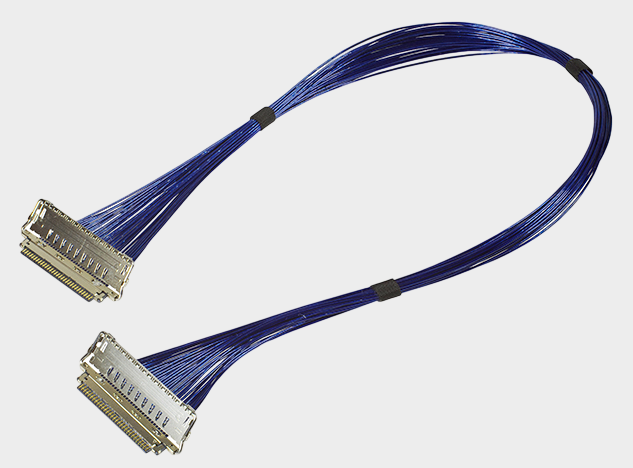

确定Pitch以后，并不意味着极细同轴线束就已经选定。对于实际工程设计，还需要继续核对Pin数量、Micro-Coax规格、连接器高度、出线方向以及两端端接方式。例如本次介绍的 I-PEX 83038-100B-01-D，就是CABLINE®-UA II系列中的40Pin、200mm、1-1结构极细同轴线束，采用44AWG Micro-Coaxial Cable，其线材端配套连接器型号为 20497-040T-30。I-PEX官方页面显示，CABLINE®-UA II支持AWG42、AWG44、AWG46 Micro-Coax，40Pin对应的Plug Housing为20497-040T-30；因此，如果工程项目原本使用83038-100B-01-D，替代产品不仅要做到0.3mm Pitch匹配，还需要进一步确认40Pin、44AWG、200mm以及1-1线位定义等条件。对于采购人员而言，这种逐项核对方式能够避免出现“Pitch一样、Pin数也一样，但实际无法装配或线序不匹配”的情况。

-------------------------------------------------------------------------------------------------

为什么同样是极细同轴线，Pitch不同不能直接替换？
从结构设计角度来看，不同Pitch意味着连接器端子之间的空间密度不同，进而影响连接器宽度、PCB焊盘布局以及线束端接区域。CABLINE®-UA II采用0.3mm Contact Pitch，40Pin产品的连接器宽度按照官方规格计算为 5.0 +（0.3 × Pin Count）mm，同时Mated Height为 1.27±0.1mm、Depth为2.9mm。对于笔记本、显示模组、转轴设备以及其他空间紧凑型设备来说，连接器尺寸与线束布线空间往往需要同步设计。因此，当工程师需要将原有线束替换为其他品牌或其他供应商产品时，应优先确认连接器Pitch是否一致，再确认Pin数量、配合高度、端子结构、出线方向和安装尺寸，最后再验证Micro-Coax线材的AWG、阻抗和高速信号性能。I-PEX官方还指出，CABLINE®-UA II的Plug尺寸较小，可用于穿越转轴结构，说明其机械尺寸本身就是该系列应用中的重要选型条件。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

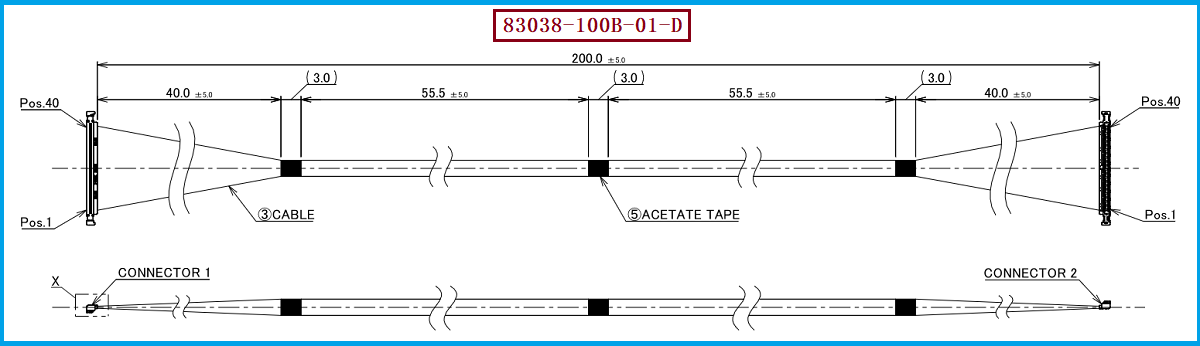

对于需要替代 I-PEX 83038-100B-01-D 的工程项目，建议将“Pitch匹配”作为第一步，但不要把它作为唯一判断条件。该产品应重点核对 CABLINE®-UA II系列、0.3mm Contact Pitch、40Pin、44AWG Micro-Coax、200mm长度、1-1线位定义以及20497-040T-30连接器等关键规格，同时根据设备实际应用确认阻抗、插损、回损、串扰、弯折空间和端接可靠性。I-PEX官方将CABLINE®-UA II的传输速度标注为5Gbps/lane NRZ，Reference Only，因此用于高速信号设备时，还应根据具体线长和系统SI设计进行验证，而不能仅凭Pitch判断信号性能。 我们公司可提供：I-PEX 83038-100B-01-D兼容替代线束方案，可围绕原连接器型号、Pin数量、Pitch、AWG规格、长度以及1-1线位定义进行极细同轴线束兼容开发和生产制造，为工程师提供替代设计参考，也为采购人员提供国产化、供应链备选及批量采购方案。

-------------------------------------------------------------------------------------------------

根据Pitch选极细同轴线，核心不是只看“0.3mm”
如何根据Pitch选极细同轴线？正确的思路应该是先确认连接器的Pitch，再结合Pin数、连接器结构、线材AWG、长度、阻抗和线位定义进行完整匹配。对于 I-PEX 83038-100B-01-D 而言，其核心识别参数为CABLINE®-UA II、0.3mm连接器端子间距、40Pin、44AWG Micro-Coax、200mm、1-1线位定义以及20497-040T-30配套连接器。我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。因此，在进行兼容替代时，只有Pitch、Pin数、连接器结构和线材规格等关键条件同时匹配，才能真正满足设备装配及电气性能要求。
