I-PEX 83037-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

温度变化会影响极细同轴线束性能吗？
在笔记本电脑、显示模组、摄像设备及其他空间受限的高速电子设备中，极细同轴线束不仅要满足尺寸和布线要求，还需要在实际工作温度变化下保持稳定的电气性能。以 I-PEX 83037-100B-01-D 为例，该产品属于 CABLINE®-UA II 40Pin 极细同轴线束，长度为 100mm，采用 AWG#44、50Ω Micro-Coaxial Cable，两端采用1-1连接结构。与其配套的线材端连接器型号为 20497-040T-30，连接器Contact Pitch为 0.3mm。从工程应用角度来看，温度变化确实可能使极细同轴线的导体电阻、介质特性以及阻抗和高频传输表现产生变化，但变化程度取决于线材结构、材料、频率、长度和端接工艺。因此，工程师在进行高速信号线束选型时，不能只关注常温下是否能够正常通信，还应考虑设备实际的高低温工作环境。I-PEX官方资料同时将CABLINE®-UA II定位于高速信号及小型化应用，并给出了5 Gbps/lane NRZ的参考传输能力。

-------------------------------------------------------------------------------------------------

100mm短线束结构，有利于控制温度变化带来的传输影响
对于 83037-100B-01-D 这类100mm长度的极细同轴线束，线缆本身的传输距离较短，因此在系统设计中通常更容易控制由线缆长度带来的信号损耗和时序影响。不过，“长度短”并不意味着温度变化完全不会影响性能。当温度升高时，导体电阻通常会随之变化，高速信号传输中的损耗、阻抗一致性以及连接端接触状态也可能受到材料热特性的影响；当温度降低时，线材及连接器材料又可能出现不同程度的机械和电气特性变化。因此，对于需要长期运行在温度变化环境中的设备，建议工程师同时关注线材的阻抗、结构尺寸、屏蔽连续性、连接器配合以及实际高速信号测试，而不能仅凭线束长度判断稳定性。I-PEX官方资料显示，CABLINE®-UA II采用小型化结构、多点接地设计，并支持AWG42、AWG44、AWG46等Micro-Coaxial Cable规格，这些结构特性都是高速线束进行温度与信号完整性评估时需要综合考虑的因素。

-------------------------------------------------------------------------------------------------

工程师选型时，应该如何判断温度环境下的性能稳定性？

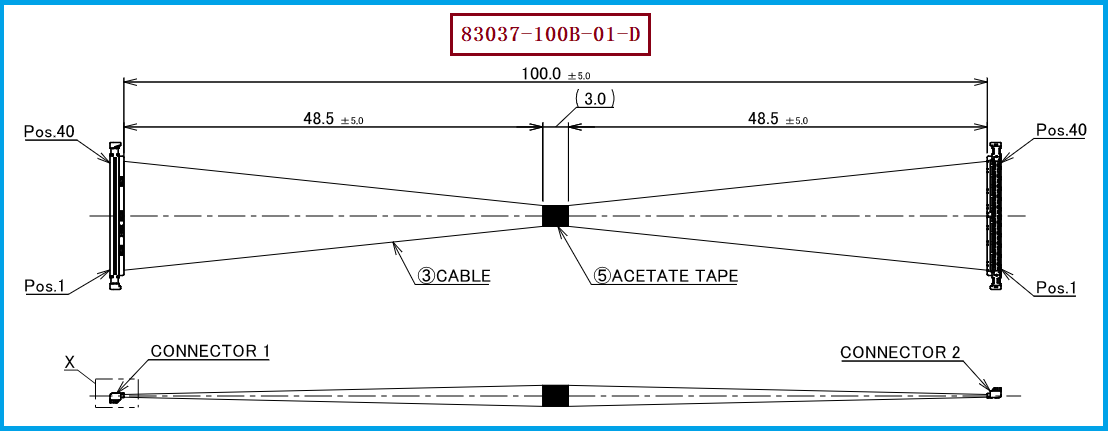

对于研发工程师而言，判断一款极细同轴线束是否适合实际设备，建议将“温度”与“电气性能”结合起来评价，而不是单独看某一个参数。首先要确认设备的实际工作温度范围，再根据目标信号速率确认阻抗、插入损耗、回波损耗、串扰等信号完整性指标；其次要确认线束两端连接器型号、Pin定义、线材AWG和阻抗是否与原设计一致；最后还应通过高温、低温或温度循环条件下的实际测试验证通信稳定性。对于 83037-100B-01-D，I-PEX工程图明确给出了100mm长度、40根AWG#44、50Ω Micro-Coaxial Cable以及相关电气测试要求；同时，具体线束工程图给出的使用温度条件与连接器系列页面的环境规格并不完全等同，因此实际项目应以具体线束规格、线材规格及整机工作环境进行综合确认，而不能简单套用连接器系列参数。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于采购人员和工程师而言，如果原设备采用 I-PEX CABLINE®-UA II 40Pin极细同轴线束，进行国产兼容替代时，建议优先按照“连接器系列+Pin数+线材规格+长度+端接方式”进行一一核对。83037-100B-01-D的关键特征为40Pin、AWG#44、50Ω、100mm以及1-1结构，线材端配套连接器型号为 20497-040T-30；I-PEX官方同系列还列出了83038-100B-01-D和83039-100B-01-D等不同长度型号，因此实际替代时不能仅按照“40Pin”或“100mm”寻找产品，还应确认Pin定义、连接器结构和线束成型尺寸是否一致。 我们公司可提供：I-PEX 83037-100B-01-D兼容替代线束方案，可根据客户设备的连接器型号、Pin数、AWG规格、阻抗、线束长度、端接关系及安装空间要求进行极细同轴线束开发与生产，为工程打样、批量采购及国产化替代提供相应的线束方案。

-------------------------------------------------------------------------------------------------

温度是极细同轴线束选型中不可忽视的因素
极细同轴线束在不同温度下性能是可能发生变化的，但实际变化程度并不能仅凭AWG、长度或连接器型号直接判断，而需要结合线材材料、阻抗结构、工作频率、连接器端接以及具体温度环境进行评估。对于 I-PEX 83037-100B-01-D 这款40Pin、100mm、AWG#44、50Ω的CABLINE®-UA II极细同轴线束而言，其小型化连接器和短长度结构适合空间紧凑型高速信号连接场景；在进行替代或国产化开发时，更重要的是确保连接器、Pin定义、线材规格、阻抗、长度及高频信号性能保持匹配。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于工程师和采购人员来说，只有把机械兼容、电气性能和温度环境三方面同时纳入选型，才能更可靠地判断极细同轴线束是否适合目标设备。
