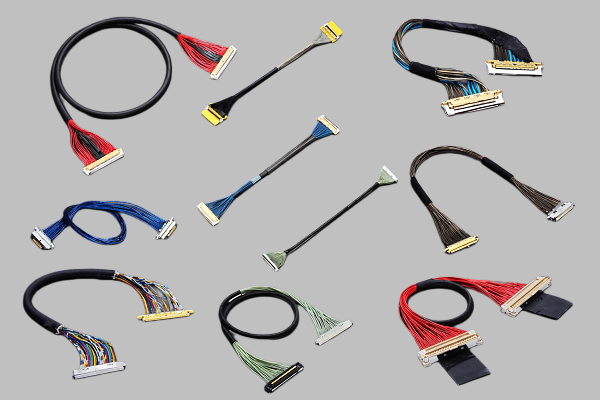

I-PEX 82971-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

MIPI D-PHY为什么对极细同轴线束提出更高要求？

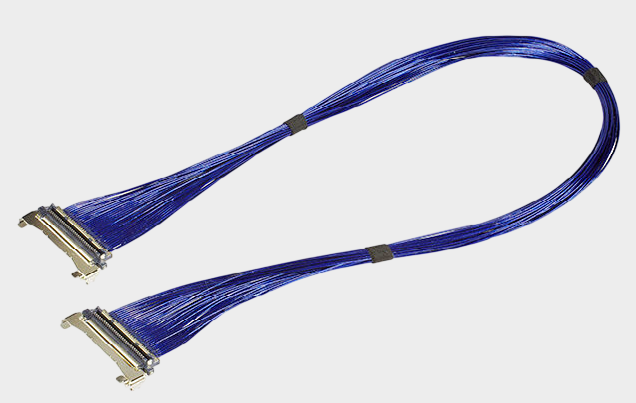

在摄像头、显示模组、笔记本、平板、机器人视觉等设备中，MIPI D-PHY主要承担高速、低功耗的摄像头和显示接口物理层传输。MIPI官方资料显示，D-PHY采用差分信号方式，并由专用Clock Lane和一个或多个Data Lane组成，典型应用包括MIPI CSI-2摄像头以及MIPI DSI-2显示接口。 因此，当工程师采用极细同轴线束连接MIPI设备时，关注点不能只停留在“连接器能不能插上”，还需要关注阻抗、插入损耗、回波损耗、串扰、线长、连接器过渡以及屏蔽接地等因素。对于 I-PEX 82971-100B-02-D，其属于CABLINE®-UA II 50P极细同轴线束，长度为300mm，采用50根AWG#44、50Ω Micro-Coaxial Cable，线材端使用20497-050T-30 Housing Assembly，适合作为高密度高速内部连接方案进行评估。I-PEX官方也将MIPI standards列为CABLINE®-UA II的参考应用。

-------------------------------------------------------------------------------------------------

确保MIPI D-PHY兼容，首先要把线材和连接器参数对应起来

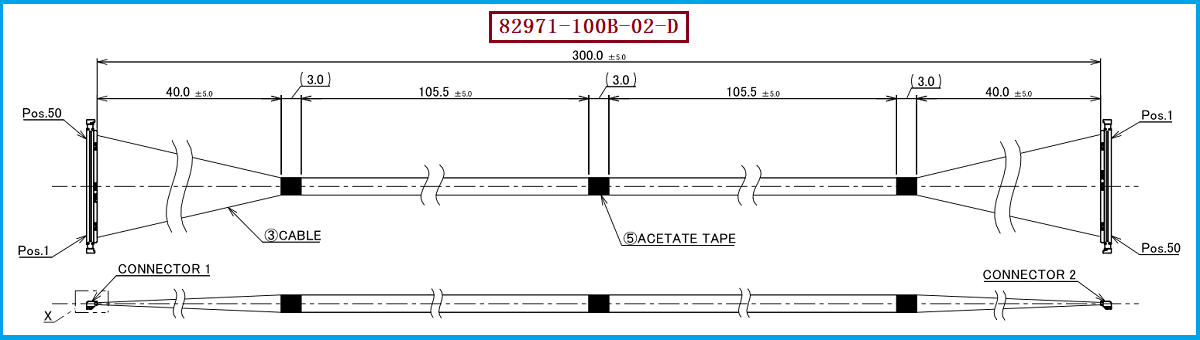

对于MIPI D-PHY链路而言，极细同轴线束实际上属于整个高速通道的一部分。82971-100B-02-D采用50Ω、AWG#44 Micro-Coax，并使用0.3mm Pitch的CABLINE®-UA II连接器体系；CABLINE®-UA II本身采用Vertical Right Angle结构，配合高度约1.27±0.1mm，支持26P、32P、40P和50P，并提供差分及单端SI数据、Touchstone数据供高速设计参考。 工程师在进行MIPI D-PHY设计时，应根据实际Lane数量和信号分配确认Pin Mapping，同时核对线束两端连接器、线材阻抗及300mm长度是否符合系统通道预算。82971C0图纸采用1-N结构，Pin定义为一端50对应另一端1、49对应2，依次反向映射，因此替代生产时尤其需要确保Pin Mapping与原图纸完全一致，避免出现连接器型号相同但信号定义错误的问题。

-------------------------------------------------------------------------------------------------

300mm长度下，MIPI D-PHY兼容性更需要进行SI验证
对于MIPI高速差分信号而言，线束越长，整个通道中的损耗、反射和串扰等因素越值得关注。300mm对于极细同轴线束来说已经是一个需要认真进行高速链路评估的长度，因此不能简单以“AWG#44”判断是否能够满足目标MIPI速率。MIPI D-PHY的实际传输能力取决于具体D-PHY版本、Lane速率、Tx/Rx能力以及完整通道设计；MIPI官方目前的D-PHY规范已经持续演进，D-PHY v3.0将标准通道速率提升至9Gbps，短通道可达到11Gbps。 因此，如果项目采用较高速率的MIPI D-PHY，工程师应将82971-100B-02-D + CABLINE®-UA II连接器 + PCB走线 + 芯片端接口作为完整Channel进行SI仿真和实测，通过眼图、插入损耗、回波损耗、串扰等指标确认实际兼容性，而不是单独依据连接器或线材规格做判断。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
从采购和替代角度来看，如果原设计使用的是CABLINE®-UA II 50P结构，建议重点核对82971-100B-02-D、50P、AWG#44、50Ω、300mm、1-N、20497-050T-30、0.3mm Pitch以及Pin Mapping等关键参数。I-PEX官方产品页面也明确列出了82971作为50P、300mm、1-N的CABLINE®-UA II Harness型号，并提供相关2D图纸及SI资料。 对于需要国产兼容替代的项目，我们可以按照原产品图纸和实际应用要求进行线材、连接器、长度及端接结构匹配。我们公司可提供：I-PEX 82971-100B-02-D兼容替代线束方案，可围绕50P、AWG#44、50Ω、300mm及20497-050T-30等关键规格进行生产制造，并针对MIPI D-PHY实际应用配合进行样品测试和高速信号性能验证，帮助工程师与采购人员降低替代开发过程中的规格偏差风险。

-------------------------------------------------------------------------------------------------

MIPI D-PHY兼容不是“能连接”，而是要验证完整高速通道
极细同轴线束要实现MIPI D-PHY接口兼容，核心不是单纯匹配连接器，而是保证机械接口、Pin定义、阻抗、线长、信号完整性和屏蔽结构共同满足系统要求。I-PEX CABLINE®-UA II采用0.3mm Pitch、垂直直角结构，并具备多点接地设计，官方将MIPI standards列为参考应用，同时提供SI及Touchstone资料，可为高速链路设计提供参考。 我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于具体的82971-100B-02-D，其50P、AWG#44、50Ω、300mm、1-N及20497-050T-30等规格可作为兼容替代开发的基础；最终能否满足具体MIPI D-PHY速率和系统要求，则应以完整链路的SI仿真及实测结果为准。
