I-PEX 82897-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

极细同轴线束选型不能只看“越细越好”，关键是匹配实际系统需求
在笔记本电脑、显示模组、摄像设备、VR/AR设备以及其他空间受限的电子产品中，极细同轴线束需要同时承担高速信号传输、小型化布线以及EMI控制等要求。对于工程师而言，选型时如果只关注线径、Pin数或传输速率，很容易出现“性能配置过高”或者“机械尺寸不匹配”的情况；而对于采购人员而言，如果没有明确到具体料号、连接器型号、Pin数、Pitch、线材规格及长度，替代采购也容易出现型号对应错误。以 I-PEX 82897-100B-02-D 为例，这是一款 CABLINE®-UA II 40Pin Micro-Coaxial Harness，官方资料对应 100mm、1-N、44AWG 规格；其线材端使用的连接器型号为 20497-040T-30，连接器为 40PIN、0.3mm Pitch。CABLINE®-UA II 本身采用 Vertical（Right Angle）结构，Mated Height 为 1.27±0.1mm，官方参考传输能力为 5Gbps/lane NRZ。

-------------------------------------------------------------------------------------------------

避免性能浪费，首先要根据Pin数、线长和信号需求确定合适规格
极细同轴线束并不是线径越细、速率指标越高就越适合所有设备。工程师进行选型时，应先确定系统实际需要传输多少路信号，再根据连接器Pin数进行匹配；如果实际只需要40路信号，就没有必要为了“预留更多通道”而盲目选择更高Pin数的方案。同时，线束长度也是影响选型的重要因素，I-PEX CABLINE®-UA II官方评估线束覆盖100mm、200mm、300mm等不同长度，40Pin对应的标准评估型号包括 82897-100B-02-D、81467-100B-02-D、82898-100B-02-D。 对于采购人员而言，更合理的方式是先确认原设备使用的Pin数、线长、连接方式及线材规格，再寻找对应替代方案，而不是单纯按照“同系列、同Pin数”进行采购。这样既能够避免性能不足，也可以减少不必要的规格冗余。

-------------------------------------------------------------------------------------------------

I-PEX 82897-100B-02-D的选型重点：40PIN、0.3mm Pitch与44AWG Micro-Coax

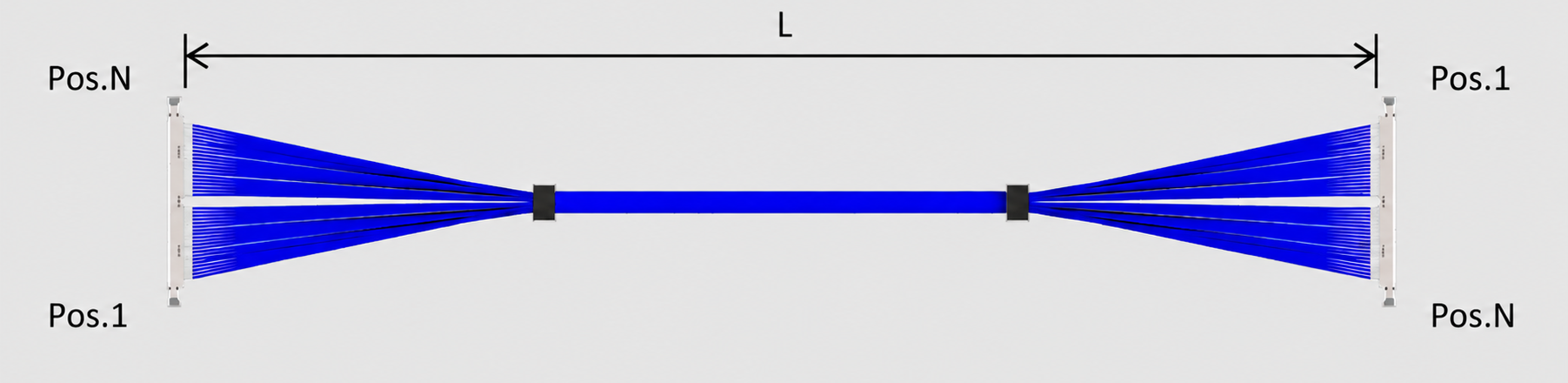

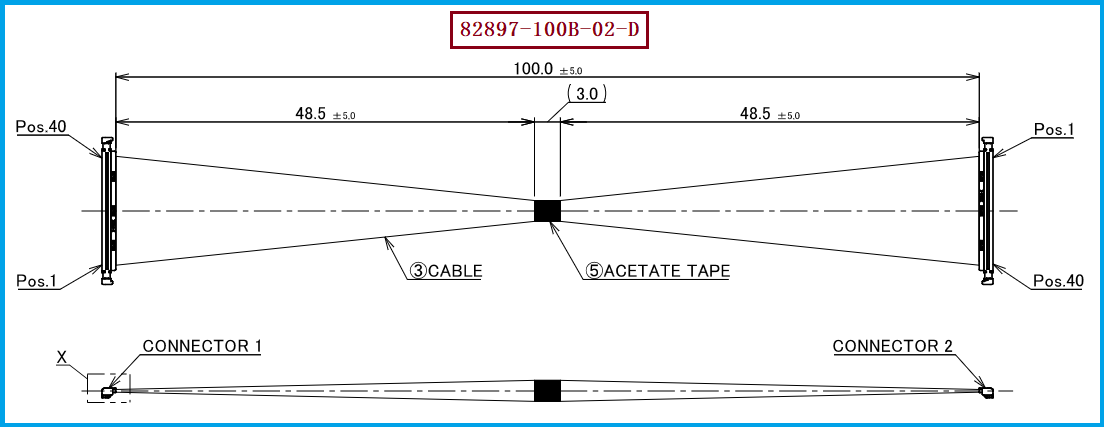

从具体产品匹配来看，I-PEX 82897-100B-02-D 的核心选型信息比较明确：40Pin、100mm、1-N连接方式，并采用44AWG Micro-Coaxial Cable。与其配套的线材端连接器为 20497-040T-30，连接器Pin数为 40PIN，Contact Pitch为0.3mm。CABLINE®-UA II官方资料显示，该系列Micro-Coax支持AWG42、AWG44、AWG46，其中AWG44对应的连接器电流参考值为0.19A/contact；同时，该系列支持5Gbps/lane NRZ参考传输性能，并可用于USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。 因此，在实际项目中，如果设备原设计已经采用 40PIN、0.3mm Pitch、44AWG Micro-Coax、100mm、1-N 的组合，就应优先围绕这些关键参数进行兼容替代，而不是简单追求更高规格，从而避免性能浪费以及由规格变化带来的结构、信号完整性和验证成本增加。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

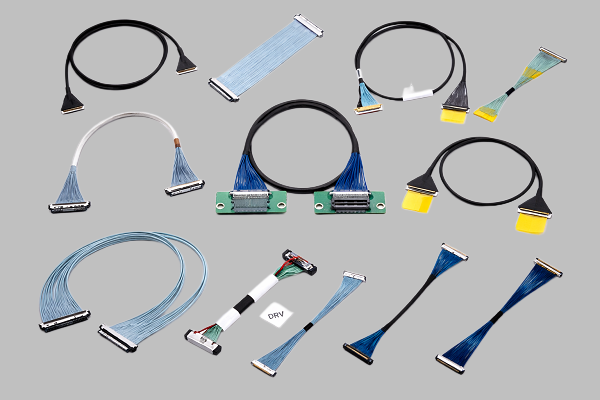

对于工程师而言，开发 I-PEX CABLINE®-UA II兼容替代线束 时，建议首先确认原线束完整料号，再核对连接器系列、Pin数、Pitch、线材AWG、阻抗、长度、两端端接关系及出线结构；对于 82897-100B-02-D，重点就是确认40PIN、0.3mm Pitch、20497-040T-30线材端连接器以及100mm、1-N、44AWG Micro-Coax等信息。对于采购人员，则可以将原厂料号作为基础索引，同时要求替代供应商按照原连接器接口、线材规格、端接方式和尺寸要求进行样品验证，避免只按照外观或Pin数采购。I-PEX官方还同时提供40Pin的200mm、300mm 1-N型号以及100/200/300mm 1-1结构型号，因此在实际替代项目中，如果只是长度或端接方向发生变化，也可以根据设备实际结构重新确认对应方案。 我们公司可提供：I-PEX 82897-100B-02-D兼容替代线束方案，可围绕原产品的40PIN、0.3mm Pitch及极细同轴线束结构进行兼容开发，为工程师打样验证和采购替代提供相应的线束制造方案。

-------------------------------------------------------------------------------------------------

合理选型不是追求最高参数，而是让线束规格与设备需求精准匹配
极细同轴线束的选型，本质上是在线材规格、连接器结构、Pin数量、Pitch、长度、信号性能和设备空间之间寻找合适的匹配关系。以 I-PEX 82897-100B-02-D 为例，其40PIN、0.3mm Pitch、44AWG Micro-Coax、100mm及1-N结构，为空间受限型高速信号连接提供了一种明确的标准化参考方案。对于需要进行原厂线束替代的工程师和采购人员来说，与其盲目追求更高规格，不如准确识别原型号的关键参数，再针对实际使用环境进行兼容验证。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。通过这种方式，可以在满足设备性能与结构要求的同时，减少规格冗余、降低替代开发难度，并提高采购和项目导入效率。
