I-PEX 81467-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

特性阻抗是高速极细同轴线束选型中的关键参数

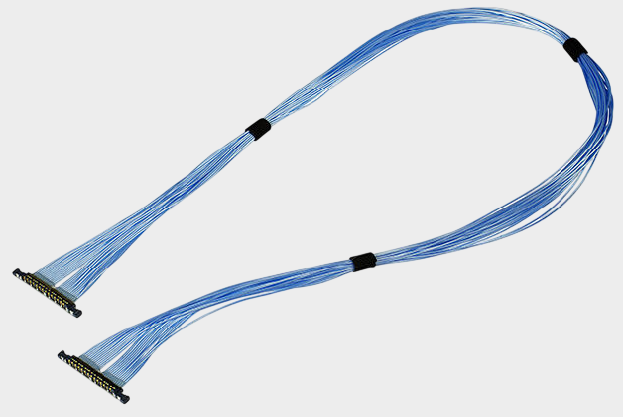

在高速信号传输系统中，极细同轴线不仅要关注线径、长度和Pin数，特性阻抗（Characteristic Impedance）同样是工程师进行线材选型和信号完整性设计时重点确认的参数。对于I-PEX CABLINE®-UA II系列极细同轴线束而言，连接器采用0.3 mm Contact Pitch，支持26P、32P、40P和50P等规格，并可匹配AWG42、AWG44、AWG46 Micro-Coax。官方资料同时将USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等列为参考应用，因此线缆本身的阻抗一致性、连接器过渡以及PCB走线之间的匹配都会影响高速信号质量。 本次对应的产品为I-PEX 81467-100B-02-D极细同轴线束，属于40Pin、AWG#44 Micro-Coax、200 mm、1-N结构；其线材端采用的连接器型号为20497-040T-30，适配线材规格为AWG#44。对于工程师而言，判断此类线束是否能够用于既有高速系统，不能只看“能不能接上”，还需要综合确认阻抗、线材结构、端接工艺、长度及信号速率等因素。

-------------------------------------------------------------------------------------------------

极细同轴线的特性阻抗怎么控制？核心在结构尺寸与材料一致性
极细同轴线的特性阻抗并不是单独通过某一道工序“调出来”的，而是由中心导体尺寸、绝缘层介电常数、绝缘层厚度、屏蔽层结构以及整体外径等因素共同决定。简单来说，当中心导体、绝缘层和屏蔽层之间的几何关系发生变化时，特性阻抗也会随之变化。因此，在AWG#44这类尺寸非常小的极细同轴线生产过程中，导体外径、绝缘挤出厚度、同心度、屏蔽层覆盖状态以及成品外径都需要保持稳定。对于高速应用而言，更重要的是让整条线缆的阻抗保持一致，而不是仅仅让某一个位置达到目标值。尤其在线束两端进行剥线、端接和连接器组装时，如果剥线长度、屏蔽层处理、中心导体位置或端子压接状态出现明显变化，就可能形成阻抗不连续点。因此，稳定的材料体系+精确的尺寸控制+一致的端接工艺+必要的阻抗测试，是控制极细同轴线特性阻抗的基础。

-------------------------------------------------------------------------------------------------

从工程师与采购人员角度看，81467-100B-02-D替代需要关注什么

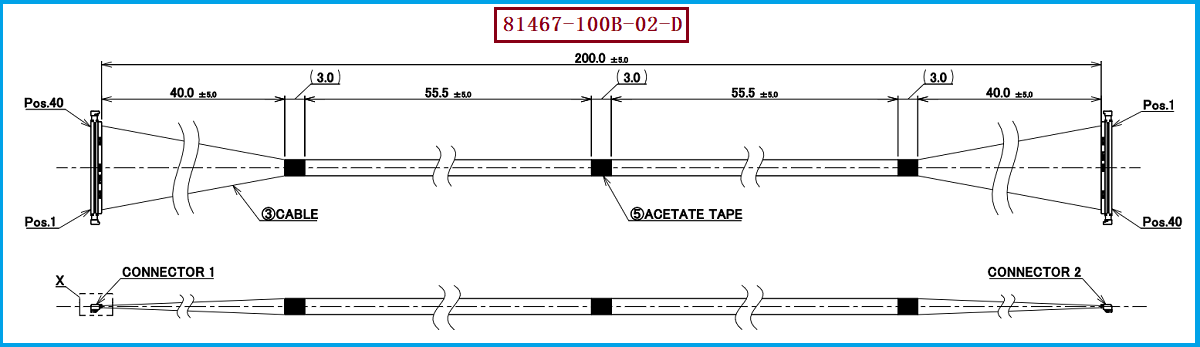

针对I-PEX 81467-100B-02-D的兼容替代，建议工程师和采购人员将连接器、Pin数、线径、阻抗、长度和线序作为一个整体进行确认，而不是仅根据料号寻找“外观相似”的产品。该型号属于CABLINE®-UA II 40Pin Harness，官方样品型号描述为40pin micro-coaxial 44AWG L=200mm 1-N；同时，I-PEX官方推荐零件中，40Pin Plug Housing型号为20497-040T-30，对应的CABLINE®-UA II 40Pin Plug Cable Assembly为20496-040T-40，40Pin Receptacle为20498-040E-41。 因此，在实际替代开发中，应重点核对40Pin结构、AWG#44线材、200 mm长度、1-N线序、连接器装配尺寸以及极细同轴线的阻抗要求。采购人员在询价时，也建议把原厂料号、连接器型号、AWG规格、长度、Pin数、线序和应用信号类型一并提供给线束制造商，这样能够减少因规格描述不完整造成的报价和打样偏差。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

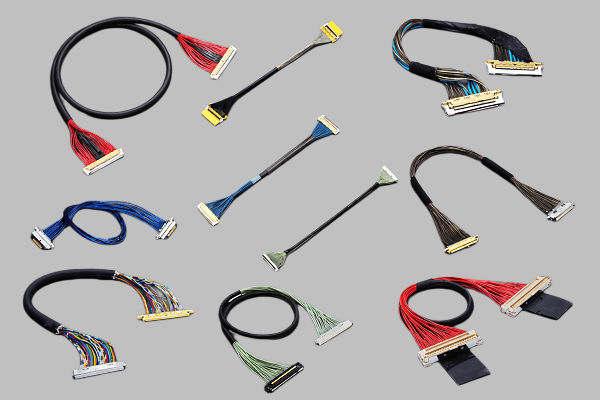

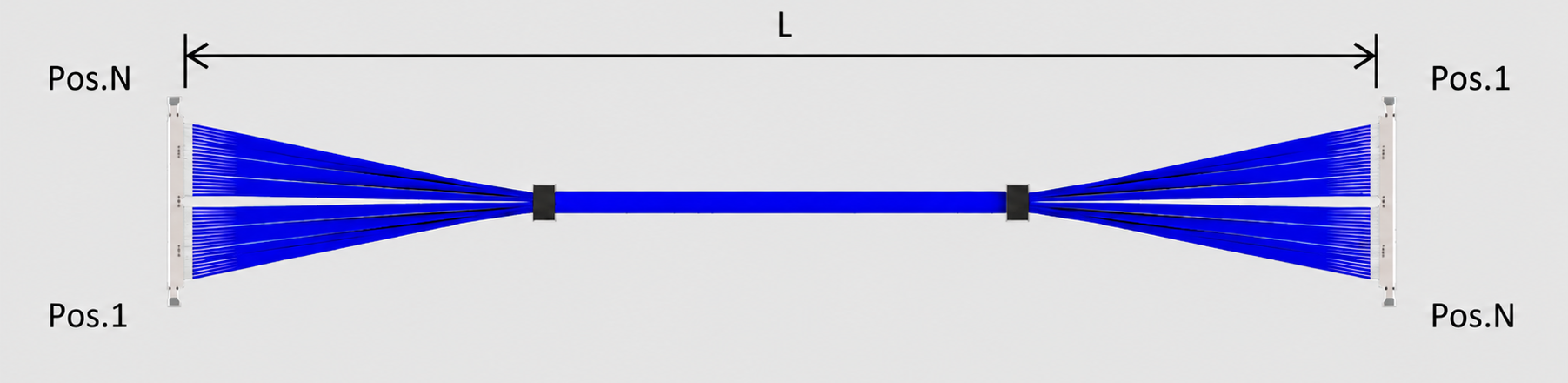

如果现有设备使用的是I-PEX CABLINE®-UA II系列40P极细同轴线束，且需要寻找兼容或替代方案，可以优先按照“连接器匹配→Pin数确认→AWG确认→阻抗确认→长度确认→线序确认→信号完整性验证”这一思路进行。对于本次对应的I-PEX 81467-100B-02-D，其关键识别规格为40P、AWG#44 Micro-Coax、200 mm、1-N，因此替代产品首先应确保线材端使用的20497-040T-30能够与目标结构匹配，并按照AWG#44进行线材端接。I-PEX官方页面也列出了40P、100/200/300 mm以及1-N、1-1等不同Harness型号，说明即使同属CABLINE®-UA II系列，不同料号之间也可能存在长度和端接结构差异，因此不能直接以系列名称判断完全兼容。 对于需要国产化、第二供应商或降低采购成本的项目，我们公司可提供：I-PEX 81467-100B-02-D兼容替代线束方案，可根据客户提供的原样线、图纸或具体应用要求，对40P、AWG#44、200 mm及连接器端结构进行匹配开发，并结合实际高速信号应用对线材及线束进行针对性验证。

-------------------------------------------------------------------------------------------------

阻抗控制决定极细同轴线束高速应用的基础性能
对于极细同轴线束而言，特性阻抗控制的本质是对导体、绝缘、屏蔽及整体几何结构进行稳定控制，同时保证端接区域不会产生明显的阻抗突变。以I-PEX 81467-100B-02-D为例，其对应CABLINE®-UA II 40P结构，采用AWG#44 Micro-Coax，长度为200 mm、1-N，线材端使用20497-040T-30连接器；在进行兼容替代时，需要同时关注连接器匹配、AWG#44线材、特性阻抗、线序、长度以及高速信号完整性，而不能只关注连接器能否插合。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可根据客户实际设备需求提供相应的兼容替代线束开发与生产服务，为工程师选型、样品验证以及采购国产替代提供线束方案参考。
