I-PEX 83036-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

Hirose与I-PEX谁更适合极细同轴线应用？
在笔记本电脑、显示模组、摄像头、AR/VR以及其他空间紧凑型设备中，Hirose和I-PEX都是工程师经常接触的极细同轴线连接器品牌，因此所谓“Hirose vs I-PEX：谁是极细同轴线连接器王者”，实际上并不能简单用一个品牌排名来回答。更合理的判断方式，是根据Pitch、Pin数量、线材规格、连接器高度、安装空间、屏蔽设计、高速信号要求以及供应链条件进行项目匹配。以Hirose DF36系列为例，其采用0.4mm Pitch垂直接合结构，提供15、20、25、30、40、45、50Pin等配置，并强调高密度安装、小直径铰链以及强化屏蔽性能；I-PEX CABLINE®-UA II则采用更窄的0.3mm Pitch，提供26/32/40/50Pin，并采用垂直直角结构，同时强调小型化、转轴穿越和多点接地。两者都属于成熟的Micro-Coaxial Connector路线，但具体项目应以实际结构和高速信号需求进行匹配，而不是单纯比较品牌。

-------------------------------------------------------------------------------------------------

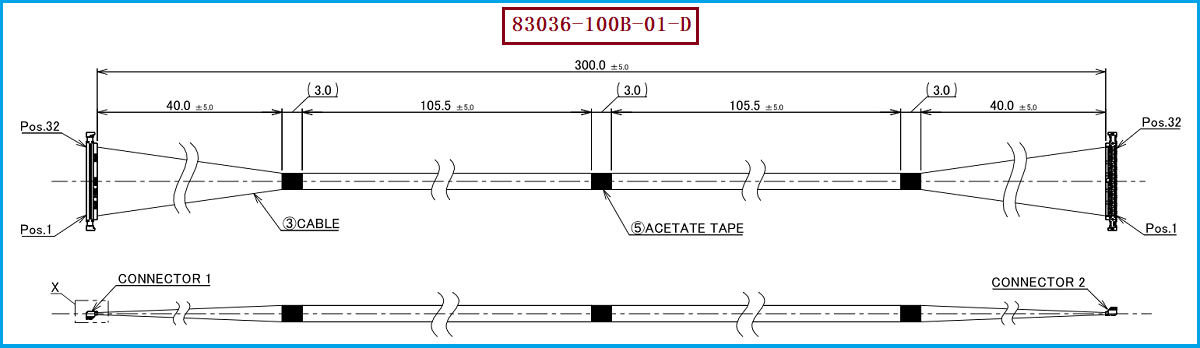

I-PEX 83036-100B-01-D：32P/300MM/1-1的具体方案

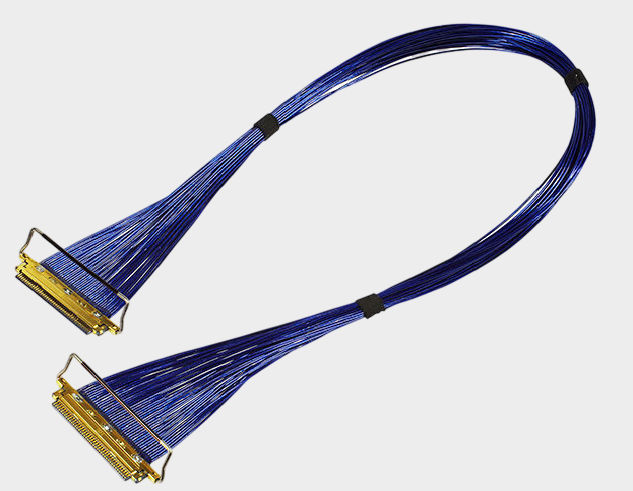

本次介绍的极细同轴线束型号为I-PEX 83036-100B-01-D，对应CABLINE®-UA II 32Pin、300mm、1-1结构。其线材端使用的连接器型号为20497-032T-30，线位定义为1-1，也就是Pin 1对应Pin 1、Pin 2对应Pin 2，并依次保持对应关系。对于工程师来说，这一点非常重要，因为替代线束不仅要做到“接口能够插上”，还需要保证Pin Assignment与原设计一致。I-PEX官方产品页明确列出了83036-100B-01-D这一32P、300mm、1-1 Harness型号，同时CABLINE®-UA II采用0.3mm Contact Pitch、1.27±0.1mm Mated Height，支持AWG42/AWG44/AWG46 Micro-Coaxial Cable，并具有屏蔽和多点接地设计。

-------------------------------------------------------------------------------------------------

从工程师角度看，Hirose与I-PEX真正应该比较什么？
对于工程师而言，与其讨论“Hirose还是I-PEX更强”，不如把两种产品放到具体项目条件下比较。例如，如果PCB空间要求更高，I-PEX CABLINE®-UA II的0.3mm Pitch可以提供更高的接点密度；其官方资料还给出了40P连接器尺寸小于一枚硬币、26P配合约0.29mm外径同轴线可穿过Φ2.65mm内径空间的参考案例。Hirose DF36则采用0.4mm Pitch，并具有明确的锁定结构、高可靠接触结构以及强化屏蔽设计，适合需要相应机械锁定和连接可靠性的应用。对于高速信号项目，两者都不能仅凭连接器名称判断最终性能，工程师还需要结合线材阻抗、线长、端接质量、PCB走线以及插损、回损、串扰等SI指标进行验证。I-PEX官方也特别指出，Micro-Coax Harness的选型需要考虑工作频率、EMI屏蔽、线径、Insertion Loss、Return Loss、VSWR以及弯折、扭转和布线条件。

-------------------------------------------------------------------------------------------------

从采购与国产替代角度看，如何选择及兼容替代？
对于采购人员来说，品牌选择最终还需要落实到原厂型号对应、供应稳定性、交期、成本、质量一致性以及替代验证周期。如果客户现有产品采用I-PEX CABLINE®-UA II 32P结构，那么开发替代线束时，不能简单拿Hirose同Pin数产品直接替换，因为不同品牌的Pitch、机械尺寸、插合结构、锁定方式和PCB端布局并不天然兼容；同样，也不能只按照“0.3mm Pitch”采购连接器，而忽略具体Harness图纸要求。对于I-PEX 83036-100B-01-D，建议重点核对32P、300mm、1-1线位定义、44AWG/50Ω Micro-Coax、连接器20497-032T-30以及原图纸中的端接和固定结构，再通过导通、绝缘、耐压以及高速SI测试进行替代确认。我们公司可提供：I-PEX 83036-100B-01-D兼容替代线束方案，可依据客户原有规格进行极细同轴线束生产制造，并围绕连接器匹配、线材规格、长度、Pin定义及端接结构开展兼容替代开发，为工程验证、样品试制和批量采购提供国产化线束配套选择。

-------------------------------------------------------------------------------------------------

没有绝对的“王者”，只有更匹配项目的极细同轴线连接器方案
Hirose与I-PEX都拥有成熟的极细同轴连接器产品体系，真正决定项目选型结果的是设备空间、连接器Pitch、Pin数量、线材AWG、阻抗、屏蔽方式、机械锁定、信号速率以及供应链要求。I-PEX CABLINE®-UA II以0.3mm Pitch、小型化结构、转轴穿线和多点接地为主要特点，而Hirose DF36则采用0.4mm Pitch，并强调高密度安装、小直径铰链、强化屏蔽和可靠锁定结构，因此二者更适合按照具体产品设计进行针对性匹配。对于采用I-PEX 83036-100B-01-D的项目，其32P、300mm、1-1线位定义以及20497-032T-30连接器属于替代开发时需要重点保持的核心条件。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。最终，所谓“谁是王者”并没有脱离应用场景的统一答案，真正有价值的是找到尺寸匹配、信号性能匹配、结构匹配并且供应稳定的极细同轴线束方案。
