I-PEX 83035-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

83035-100B-01-D：面向高密度连接的极细同轴线束方案
在笔记本电脑、平板电脑、显示模组、摄像模组以及其他轻薄型电子设备中，内部空间不断压缩，同时高速信号通道数量持续增加，对连接线束的尺寸、信号完整性和布线灵活性提出了更高要求。I-PEX CABLINE®-UA II采用0.3mm端子间距、Vertical Right Angle垂直直角结构，并支持26Pin、32Pin、40Pin和50Pin配置，适合高密度、小空间内部连接。

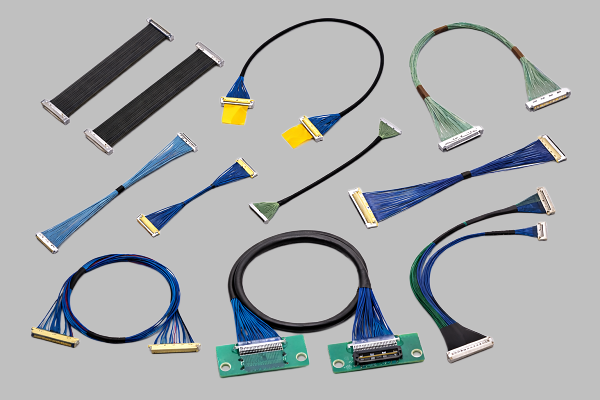

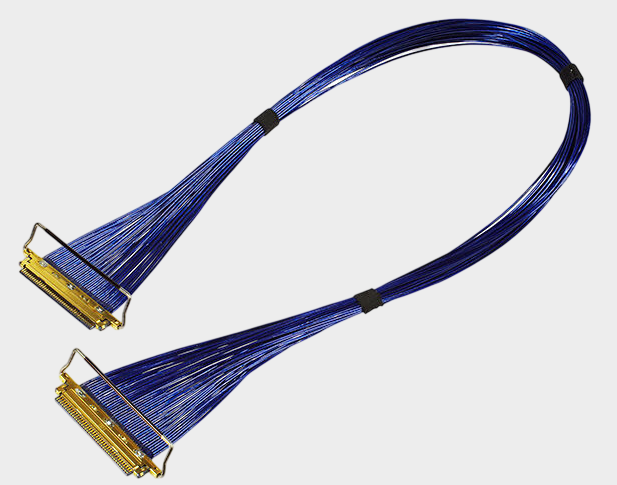

本次介绍的I-PEX 83035-100B-01-D极细同轴线束，对应CABLINE®-UA II系列32Pin线束方案，长度为200MM，采用44AWG Micro-Coaxial极细同轴线，属于I-PEX官方列出的32Pin、44AWG、L=200mm、1-1结构评估线束型号。其线材端使用的连接器型号为20497-032T-30，该型号在I-PEX官方推荐料号中对应32Pin Plug Housing。从工程应用角度来看，这款线束并不是简单地将“细线+连接器”组合起来，而是通过极细同轴线的同轴结构、屏蔽层与高密度连接器配合，在有限空间内完成多通道高速信号连接。

-------------------------------------------------------------------------------------------------

极细同轴线的结构与性能优势：为什么适合高速信号传输？
极细同轴线通常由中心导体、绝缘层、屏蔽层以及外部护套等部分组成。高速信号主要沿中心导体传输，外部屏蔽结构则承担电磁隔离作用，使信号通道形成相对稳定的传输环境。与普通单芯线相比，这种结构更适合对阻抗控制、串扰和EMI环境有要求的高速信号应用。
对于工程师而言，极细同轴线的重要价值不仅是“线径更细”，更在于能够在有限的空间内实现较高密度的信号通道布置。I-PEX CABLINE®-UA II采用0.3mm Contact Pitch，配合超小型Plug结构，可进一步减少连接区域占用空间；官方资料还给出了约0.29mm外径同轴线26Pin线束穿过Φ2.65mm内径转轴或软管的应用示例。
在高速传输环境中，线材结构会直接影响信号完整性。极细同轴线通过中心导体与屏蔽结构之间相对稳定的电磁关系，有利于进行阻抗设计和控制串扰，同时屏蔽层能够降低外部电磁干扰对信号通道的影响。CABLINE®-UA II官方资料给出的参考传输速度为5Gbps/lane NRZ，并列举USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP以及MIPI等参考应用；实际系统性能仍需要结合线材、长度、PCB以及整体SI设计进行验证。因此，对于需要兼顾轻薄化、高密度、高速信号以及EMI控制的设备，极细同轴线束能够在机械空间和电气性能之间形成较好的平衡。

-------------------------------------------------------------------------------------------------

83035-100B-01-D产品结构与工程应用优势

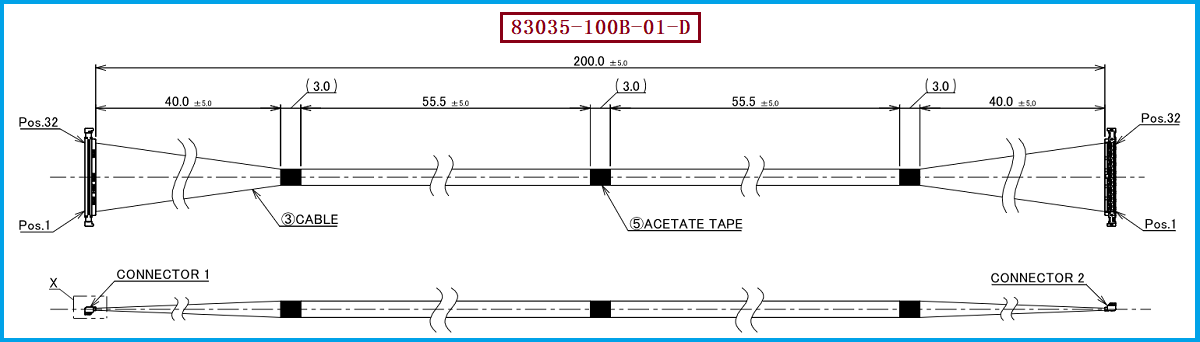

I-PEX 83035-100B-01-D的核心配置为32Pin、44AWG Micro-Coaxial、200MM、1-1结构。CABLINE®-UA II连接器本身采用0.3mm间距，配合32Pin结构，可以在较小的连接区域内实现多通道信号连接；其官方规格中的配合高度为1.27±0.1mm、深度约2.9mm，体现出该系列针对小型化设备内部空间进行优化的设计方向。
对于工程师来说，44AWG是这款线束值得重点关注的参数。I-PEX官方资料明确将AWG44列入CABLINE®-UA II适用的Micro-Coaxial Cable规格，同时给出的AWG44额定电流为0.19A/contact。因此，在进行替代开发时，不能仅关注连接器外形是否一致，还应同步确认AWG规格、线材外径、阻抗、屏蔽结构、Pin定义、线长以及两端端接方向等参数。
从采购和项目导入角度看，200MM长度也具有较明确的工程意义。线束长度直接关系到设备内部走线、装配余量以及高速信号传输路径，因此替代产品不能简单按照“同连接器、同Pin数”进行判断，而应按照原始图纸对尺寸、端接、线材和电气要求进行逐项确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要寻找I-PEX 83035-100B-01-D兼容替代极细同轴线束的工程师和采购人员，建议首先确认CABLINE®-UA II系列、32Pin、0.3mm端子间距以及线材端连接器20497-032T-30；随后重点核对44AWG Micro-Coaxial线材、200MM长度、1-1端接方向以及具体Pin位定义。I-PEX官方页面同时列出了32Pin、44AWG、100mm/200mm/300mm等不同长度的评估线束，因此实际选型时尤其需要区分不同料号，避免将83035与32Pin、100mm的83034或300mm的83036混淆。
在兼容替代开发过程中，还应重点验证连接器配合尺寸、线材外径、阻抗、屏蔽结构、导通关系、端接方向、长度公差以及高速信号完整性。如果应用于USB、显示、摄像等高速信号场景，还建议根据实际系统进行插损、回损、串扰等SI项目验证，而不是仅凭外观和机械尺寸判断兼容性。
我们公司可提供：I-PEX 83035-100B-01-D兼容替代线束方案。**可根据客户实际设备结构和电气要求，围绕32Pin、44AWG、200MM以及20497-032T-30等关键参数进行极细同轴线束开发，为工程项目提供从线材、连接器端接到成品线束的兼容替代方案。对于批量采购项目，也可以根据客户BOM、原厂料号或产品图纸进行针对性确认与开发。

-------------------------------------------------------------------------------------------------

从结构、性能到替代，建立完整极细同轴线束方案
I-PEX 83035-100B-01-D是一款基于CABLINE®-UA II平台的32Pin、44AWG、200MM极细同轴线束，其0.3mm高密度连接设计与Micro-Coaxial线材结构，使其适合空间受限且具有高速信号连接需求的电子设备。I-PEX官方资料显示，CABLINE®-UA II支持26/32/40/50Pin，并面向高速信号、小型化和EMI控制等应用方向。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。对于工程师，选型重点应放在线材AWG、阻抗、外径、Pin定义、连接器配合和信号完整性；对于采购人员，则应进一步关注原厂料号对应关系、交期、批量供应能力以及兼容替代验证。我们公司专注于极细同轴线束的生产制造，可针对I-PEX 83035-100B-01-D提供兼容替代开发与生产方案，帮助客户在满足机械、电气及装配要求的基础上，实现极细同轴线束产品的国产化替代与供应链优化。
