极细同轴线束的工作原理揭秘：让高速信号在微小空间内稳定传输

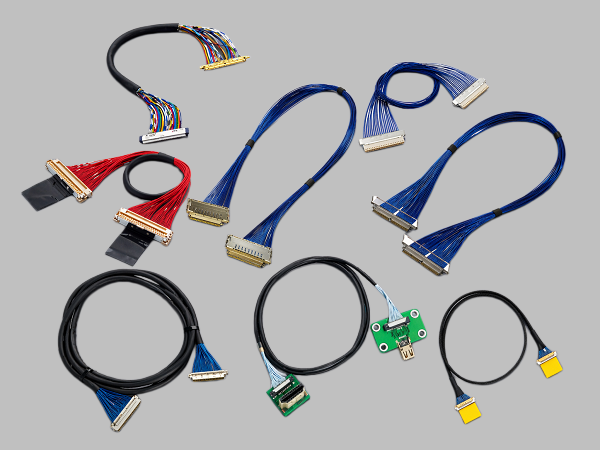

极细同轴线束并不是简单地把普通电线做得更细，而是通过“中心导体—绝缘层—屏蔽层—外被”的同轴结构，让高速电信号在极小外径的线材内部完成相对稳定、受控的传输。中心导体负责传递高速电信号，绝缘层用于控制导体之间的电气距离和阻抗特性，外围屏蔽层则承担电磁屏蔽与接地作用，可以降低外部噪声进入信号通道，同时抑制高速信号向外辐射。对于工程师而言，极细同轴线束的核心价值就在于小型化与信号完整性的平衡：在线径非常细、通道高度密集的情况下，仍需要兼顾阻抗、插损、回损、串扰、屏蔽以及机械柔性。以CABLINE®-UA II为例，I-PEX官方资料显示其采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26P、32P、40P、50P，并可匹配AWG42、AWG44、AWG46 Micro-Coaxial Cable；参考传输标准包括USB 3.1 Gen1、V-by-One HS 1.4和HDMI 1.3。

-------------------------------------------------------------------------------------------------

I-PEX 83034-100B-01-D结构解析：0.3mm间距+AWG44，兼顾高密度与柔性布线

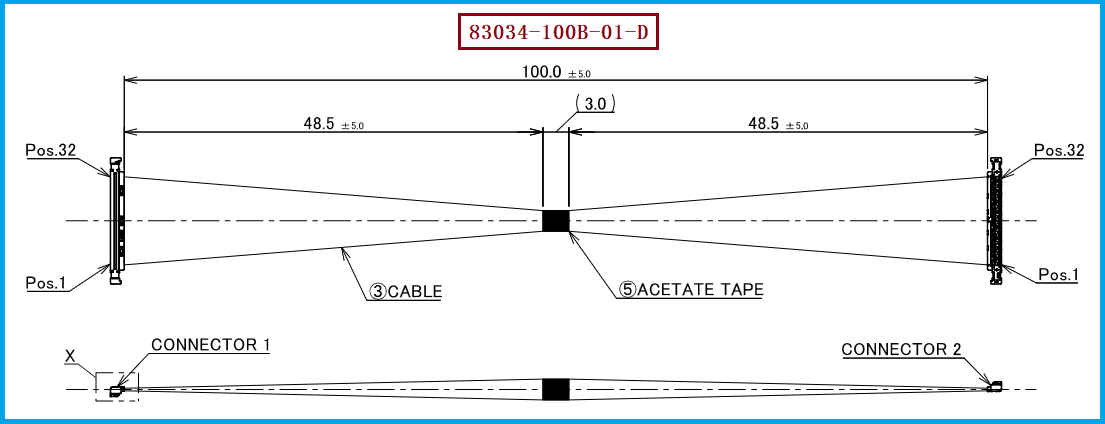

本次重点介绍的极细同轴线束产品型号为 I-PEX 83034-100B-01-D，对应CABLINE®-UA II系列32Pin、AWG44 Micro-Coaxial极细同轴线束方案，属于适合高密度内部信号连接的小型化线束。其线材端使用的连接器型号为 20497-032T-30，对应32Pin Plug Housing；I-PEX官方产品页面也列出了20497-032T-30这一32Pin插头胶芯型号。 本产品采用0.3mm级精细排列间距，AWG44线材在保证较小线径的同时，为多通道密集布线提供了更好的空间利用率。CABLINE®-UA II本身的结构高度、深度均经过小型化设计，官方资料给出的最大插合高度为1.37mm、深度2.9mm，并特别强调其Slim Plug适用于穿越转轴等狭小结构；官方示例还显示，采用约0.29mm外径Micro-Coax的26Pin线束可以通过Φ2.65mm内径的转轴或小直径管道。

-------------------------------------------------------------------------------------------------

从工程师视角看极细同轴线的核心优势：屏蔽、稳定、高密度与小型化
在笔记本电脑、平板电脑、显示模组、摄像模组、无人机以及其他空间受限设备中，线束往往需要同时满足“更细、更密、更柔、更高速”等要求。极细同轴线通过独立屏蔽结构减少相邻高速通道之间的电磁耦合，并配合连接器端的屏蔽与接地结构形成完整的EMI控制路径。CABLINE®-UA II采用EMI Shielding及Multi-point Ground设计，官方资料说明其底部同时存在焊接接触点和机械接触点，有利于构建多点接地结构。 对工程师来说，这意味着在进行高速信号设计时，可以围绕线材AWG、特性阻抗、线束长度、端接方式、屏蔽结构和布线空间进行整体匹配，而不是只关注连接器能否插上；对于采购人员而言，则需要确认替代线束是否真正做到连接器型号、Pin数、线径、长度、端接方向及关键电气性能的对应，而不能仅凭外观相似进行替换。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：重点确认32P、20497-032T-30与AWG44
针对 I-PEX 83034-100B-01-D 的兼容替代开发，建议工程与采购首先确认CABLINE®-UA II系列、32Pin结构以及线材端连接器 20497-032T-30；其次确认采用AWG44 Micro-Coaxial线材，并进一步根据实际应用确认阻抗、线材外径、线长、出线方向、端接形式、屏蔽结构以及另一端接口要求。I-PEX官方资料显示，CABLINE®-UA II的Micro-Coaxial适用范围包括AWG42、AWG44和AWG46，其中AWG44对应的官方额定电流为0.19A/contact；其参考高速应用包括5Gbps/lane级USB 3.1 Gen1等，但实际系统性能仍应结合具体线材、长度、PCB及SI设计进行验证。 因此，如果客户现有设备使用I-PEX 83034-100B-01-D，而又希望寻找稳定的国产化供应或兼容替代方案，可以按照原线束图纸及样品进行结构、电气和尺寸匹配。我们公司可提供：I-PEX 83034-100B-01-D兼容替代线束方案，可根据客户实际需求进行极细同轴线材、连接器端接、线长及线束结构的匹配开发，为工程验证、样品试制及批量采购提供线束制造支持。

-------------------------------------------------------------------------------------------------

从“能连接”走向“稳定传输”，极细同轴线束成为精密设备内部连接的重要方案
I-PEX 83034-100B-01-D所代表的CABLINE®-UA II 32Pin极细同轴线束方案，将0.3mm级高密度排列、AWG44极细同轴线材、20497-032T-30连接器、小型化结构以及EMI屏蔽设计结合在一起，解决的是现代精密电子设备内部空间有限与高速信号传输之间的矛盾。极细同轴线束的工作原理，本质上是利用同轴结构对高速信号进行受控传输，并通过屏蔽层和接地结构改善抗干扰能力，再借助微型连接器实现高密度、可靠的板间或模组间连接。对于工程师，选型时应重点关注信号完整性、机械尺寸和可靠性；对于采购人员，则应重点核对料号、连接器、AWG、Pin数、长度和端接结构。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。如果您正在寻找I-PEX 83034-100B-01-D的国产兼容替代极细同轴线束，可结合原厂图纸、样品及实际应用需求进行匹配开发。
