I-PEX 82896-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

32P、AWG#44与300mm规格，面向高密度高速连接

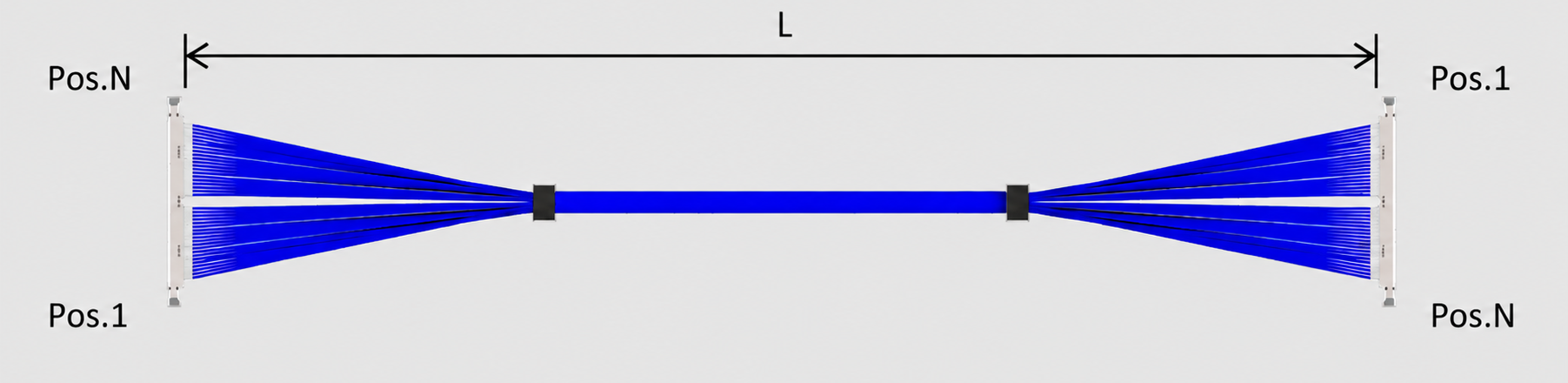

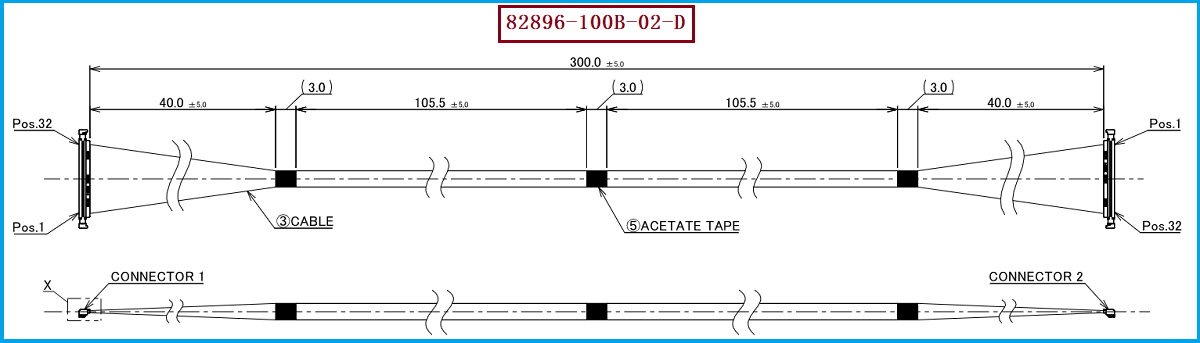

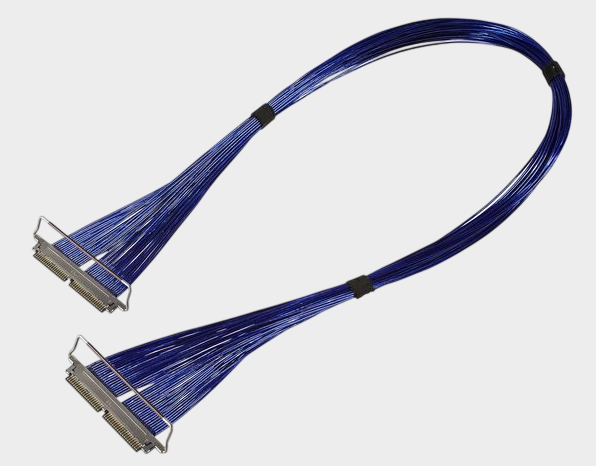

随着笔记本电脑、显示模组、摄像设备及其他轻薄型电子产品不断向小型化、高速化发展，内部线束既要占用更少空间，又要承担越来越高速的信号传输任务。I-PEX 82896-100B-02-D正是面向这类应用的CABLINE®-UA II 32P极细同轴线束，采用 32根Micro-Coaxial Cable、AWG#44、50Ω、300mm、1-N线序结构，线材端使用 20497-032T-30连接器。该连接器属于CABLINE-UA II 32Pin Plug Housing，系列采用0.3mm Contact Pitch、Vertical Right Angle结构，官方支持AWG42、AWG44、AWG46 Micro Coax。 对工程师而言，这种“极细线径+高密度连接器+同轴传输结构”的组合，可以在有限空间内实现多通道信号连接；对于采购人员而言，82896-100B-02-D的具体料号、线径、长度、线序及连接器型号，则是进行兼容替代时需要重点确认的基础信息。

-------------------------------------------------------------------------------------------------

极细同轴线束如何保证信号质量？关键在于受控传输结构
极细同轴线束能够用于高速信号传输，并不是简单因为“线很细”，真正重要的是信号传输路径及电气结构的可控性。Micro Coaxial Cable通过中心导体传输信号，外围绝缘介质与屏蔽层共同构成相对稳定的传输环境，有利于控制阻抗、降低外部干扰及减少相邻通道之间的串扰。以本型号采用的AWG#44、50Ω Micro Coax为例，线材端连接器20497-032T-30本身属于CABLINE-UA II 32Pin配套Plug Housing；I-PEX官方资料显示，CABLINE-UA II可支持最高5Gbps/lane NRZ的参考传输能力，并列出了USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3等参考应用。 实际信号质量还取决于线材本身的阻抗一致性、线长、连接器端接、屏蔽连续性、PCB走线以及整机SI设计，因此工程师在进行高速应用选型时，不能只看“AWG”和“Pin数”，还需要综合验证插损、回损、串扰和阻抗连续性。

-------------------------------------------------------------------------------------------------

从线材到连接器，信号完整性需要整体控制
对于82896-100B-02-D这类32P极细同轴线束，保证信号质量实际上是一个系统性的制造问题。首先需要保证AWG#44 Micro Coax线材规格稳定，尤其是中心导体、绝缘介质、屏蔽层及整体外径的一致性；其次需要控制32根线缆在连接器端的剥线、排列、端接和固定工艺，避免因端接区域结构变化造成局部阻抗不连续。CABLINE-UA II本身采用0.3mm Pitch和小型Vertical Right Angle结构，同时设计有屏蔽及多点接地方案，I-PEX官方资料还提供了单端和差分信号完整性数据，说明该系列产品的高速应用需要从连接器、线材到系统端共同考虑。 对生产厂家而言，真正决定产品一致性的并不仅是连接器能否装上，而是线材选配、端接精度、线序、长度公差、屏蔽处理以及电气测试能否稳定控制。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户原设计采用 I-PEX 82896-100B-02-D，建议工程师首先确认原产品的32P结构、20497-032T-30线材端连接器、AWG#44 Micro Coax、50Ω阻抗、300mm长度以及1-N线序，再根据整机空间和高速信号要求确认替代方案。I-PEX官方CABLINE-UA II资料显示，该系列连接器支持26/32/40/50Pin，Micro Coax支持AWG42/AWG44/AWG46，其中AWG44对应的连接器额定电流为0.19A/contact；其系列尺寸采用0.3mm Contact Pitch、1.27±0.1mm Mated Height和2.9mm Depth。 因此，国产替代不能仅按照“32Pin、300mm”进行简单复制，还应核对连接器结构、线材AWG及阻抗、Pin Assignment、出线方向、端部尺寸、屏蔽方式以及设备实际装配空间，并通过导通、绝缘、耐压及高速信号完整性等测试进行验证。我们公司可提供：I-PEX 82896-100B-02-D兼容替代线束方案，可依据客户图纸、样品及实际应用要求，对32P、AWG#44 Micro Coax及对应连接器结构进行匹配开发和批量生产，为工程师和采购人员提供相应的极细同轴线束替代方案。

-------------------------------------------------------------------------------------------------

信号质量来自“线材+结构+工艺+验证”的共同保障
I-PEX 82896-100B-02-D是一款32P、AWG#44、50Ω、300mm规格的CABLINE-UA II极细同轴线束，线材端使用20497-032T-30连接器。极细同轴线束之所以能够应用于高速信号传输，核心并不是单纯追求更小的线径，而是利用同轴结构、受控阻抗、屏蔽以及高密度连接器设计，在有限空间内建立相对稳定的高速信号传输通道。对于工程师而言，应重点关注信号完整性和结构匹配；对于采购人员而言，则应重点确认原型号、连接器、AWG、阻抗、长度、线序及替代厂家的制造一致性。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。通过从材料、连接器、端接工艺到电气测试进行全过程控制，才能真正实现稳定可靠的极细同轴线束国产兼容替代。
