I-PEX 82148-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

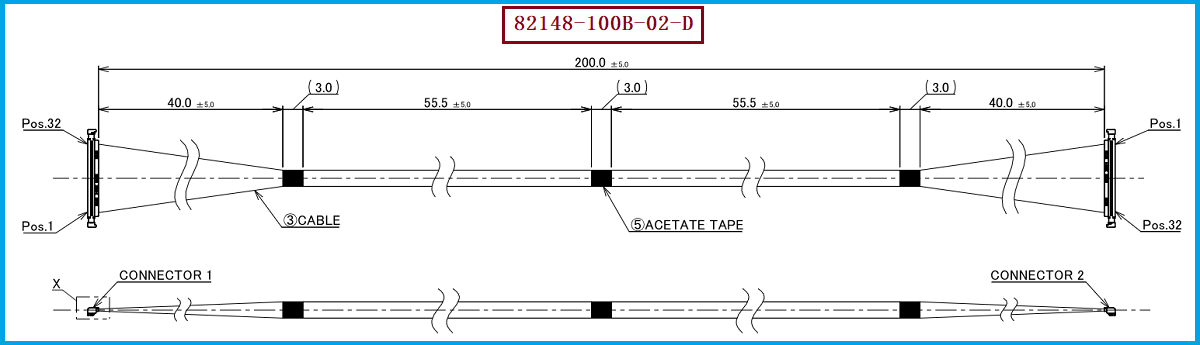

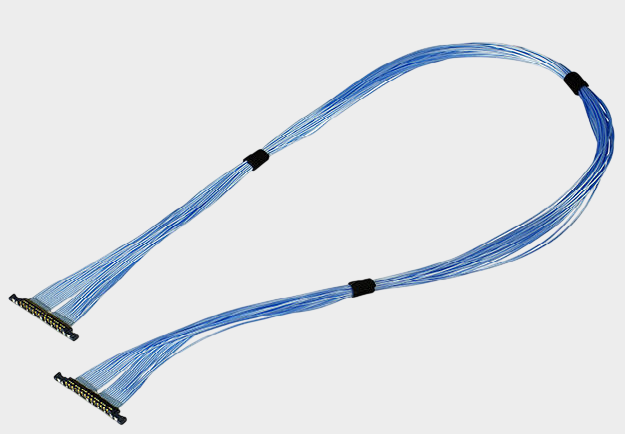

I-PEX 82148-100B-02-D：32PIN、0.3MM Pitch的极细同轴线束
随着笔记本电脑、显示设备、摄像模组、无人机及其他精密电子设备不断向轻薄化和高集成度发展，设备内部留给信号线束的空间越来越有限，同时高速数据传输对信号完整性和抗干扰能力提出了更高要求。本文介绍的 I-PEX 82148-100B-02-D，属于 CABLINE®-UA II系列32P极细同轴线束，其线材端使用的连接器型号为 20497-032T-30，连接器为32PIN、0.3MM Pitch结构。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm接触间距、垂直直角配接结构，可提供26、32、40、50Pin等规格，并采用纤细Plug设计，适合空间受限以及转轴穿线类应用。 对于工程师而言，这种32PIN高密度极细同轴结构能够在有限空间内实现多路信号连接；对于采购人员而言，82148-100B-02-D则可以作为明确的原厂对照型号，用于国产替代、第二供应商开发以及供应链优化。我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案，可根据客户产品图纸、连接器、线材规格、长度及端接要求进行定制制造。

-------------------------------------------------------------------------------------------------

极细同轴线束一秒能传多少G数据？关键看“每通道”而不是简单看整条线束
这是工程师和采购人员在选型时经常关注的问题：极细同轴线束一秒究竟能传多少G数据？ 对于CABLINE®-UA II，I-PEX官方给出的参考传输速度为5Gbps/lane NRZ，也就是每个高速信号通道的参考速率可达到5Gbps；官方同时列出USB 3.1 Gen 1为5Gbps/lane、V-by-One HS 1.4为4Gbps/lane、HDMI 1.3为3.4Gbps/lane等参考应用。 因此，如果按照“每个高速通道”理解，可以说CABLINE®-UA II面向的是Gbps级高速信号传输，其官方参考值达到5Gbps/lane。但不能简单理解为“32PIN的82148-100B-02-D就一定能够一秒传输32×5Gbps的数据”。实际可实现的数据吞吐量还受到高速通道数量、差分信号分配、线材阻抗、线束长度、连接器及PCB走线、信号损耗、串扰以及具体通信协议等因素影响。因此，在产品宣传和工程选型中，更准确的表达应该是：CABLINE®-UA II支持最高5Gbps/lane NRZ的参考传输能力，实际系统数据速率需要结合具体线束和整机设计进行验证。

-------------------------------------------------------------------------------------------------

为什么极细同轴结构能够用于Gbps级高速信号传输？
对于高速电子设备来说，真正影响信号质量的并不仅仅是“线有多细”，而是导体、绝缘层、屏蔽层、阻抗以及连接器端接结构共同形成的高速传输通道。CABLINE®-UA II官方资料显示，其适用Micro-Coaxial Cable包括AWG42、AWG44和AWG46，并给出了0.3mm最大外径的适用范围；其中45Ω Micro-Coax对应AWG42或更细规格，50Ω Micro-Coax对应AWG44或更细规格。 同时，该连接器采用屏蔽和多点接地设计，有助于满足高速信号连接中的EMI控制需求。 对于 82148-100B-02-D这类32PIN极细同轴线束，工程师在实际项目中应重点关注线材阻抗、外径、AWG、长度、端接一致性以及高速信号完整性，而采购人员在选择替代供应商时，也不应只比较连接器是否能够插合，更应该确认替代线束能否满足原产品的机械尺寸和电气性能要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 82148-100B-02-D的兼容替代，建议工程师首先确认 CABLINE®-UA II、20497-032T-30、32PIN、0.3MM Pitch这一核心组合，再根据原始工程图进一步确认线材规格、线长、线序、出线方向、端接方式、外径及阻抗要求。尤其需要注意，0.3MM Pitch是连接器端的高密度结构参数，而5Gbps/lane是I-PEX给出的参考传输能力，两者不能直接等同于整条线束的固定数据吞吐量。I-PEX官方还明确提供CABLINE-UA II的信号完整性测试资料，因此对于高速应用，替代线束开发最好结合实际设备平台进行阻抗、插损、回损、串扰等验证。 对采购人员而言，可以将原厂型号、连接器型号、PIN数、Pitch、AWG、阻抗、线长和高速信号要求作为供应商技术比对条件；对于工程师而言，则建议通过样品验证确认机械配合、导通可靠性和高速信号完整性。我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案，针对32PIN、0.3MM Pitch的CABLINE®-UA II应用，可按照客户需求进行极细同轴线束打样与批量制造。

-------------------------------------------------------------------------------------------------

5Gbps/lane是参考能力，真正的高速性能需要整套线束系统验证
I-PEX 82148-100B-02-D是一款适用于高密度、小型化高速电子设备的32PIN极细同轴线束，其线材端连接器型号为 20497-032T-30，连接器规格为32PIN、0.3MM Pitch。针对“极细同轴线束一秒能传多少G数据”这一问题，更准确的理解是：CABLINE®-UA II官方给出的参考传输速度达到5Gbps/lane NRZ，即每个高速通道的参考速率达到5Gbps，而整条32PIN线束最终能够实现多少实际数据吞吐量，则需要结合实际高速通道数量、线材、长度、阻抗、连接器、PCB及通信协议进行综合评估。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。 因此，在国产替代项目中，应从连接器匹配、32PIN/0.3MM Pitch结构、极细同轴线材、高速信号完整性以及可靠性多个维度进行验证，而不是仅以“多少Gbps”作为唯一判断标准。对于正在寻找I-PEX CABLINE®-UA II系列国产替代线束的客户，我们公司可围绕 82148-100B-02-D提供兼容替代极细同轴线束的开发与制造服务。
