I-PEX 82895-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

极细同轴线束同样可以用于高清高速信号传输
很多工程师和采购人员在选型极细同轴线束时，会关注一个实际问题：**线径这么细，能不能传输高清信号？**答案并不是简单取决于“线粗还是线细”，而要看线材结构、特性阻抗、屏蔽性能、连接器以及整体信号完整性设计。以 I-PEX 82895-100B-02-D 为例，该产品属于 CABLINE®-UA II 32Pin 极细同轴线束，官方样品资料标注为 44AWG Micro-Coax、L=100mm、1-N，配套线材端连接器型号为 20497-032T-30。I-PEX 对 CABLINE®-UA II 给出的传输速度为 5Gbps/lane NRZ（参考值），并列出 USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP 等参考应用，因此极细同轴线并不意味着只能传输低速信号。 对于工程师而言，真正需要判断的是线束是否能够满足目标接口的阻抗、损耗、串扰和屏蔽要求；对于采购人员而言，则应以完整规格和测试结果判断替代品，而不能仅凭“AWG44很细”判断其高速性能。

-------------------------------------------------------------------------------------------------

为什么极细同轴线能够传输高清信号？关键在于同轴结构与阻抗控制
普通导线主要承担电流和低速信号传输，而极细同轴线采用中心导体、绝缘介质和屏蔽层构成相对完整的传输结构，可以在极小外径条件下兼顾信号传输与抗干扰能力。对于高清显示、摄像头以及高速数据接口而言，信号频率升高后，连接线已经不能简单视为“导电的金属线”，而应作为传输链路的一部分进行设计。特性阻抗、介质材料、导体尺寸、屏蔽结构以及连接器端接方式都会影响信号反射和衰减。CABLINE®-UA II本身采用0.3mm Contact Pitch、Vertical Right Angle结构，官方资料还提供SI测试板、单端及差分信号完整性报告等资源，说明高速应用需要从连接器、线材到PCB整体考虑。 因此，极细同轴线能不能传高清信号，核心不是“线细不细”，而是这根线能否在实际工作频率和长度下维持稳定的传输特性。

-------------------------------------------------------------------------------------------------

82895-100B-02-D：32Pin、44AWG、100mm的高密度连接方案

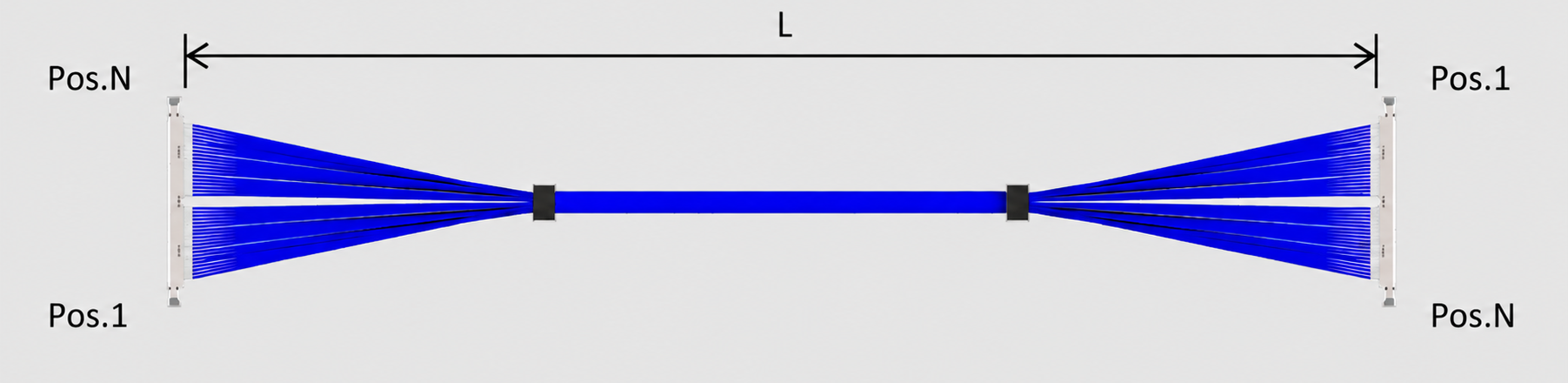

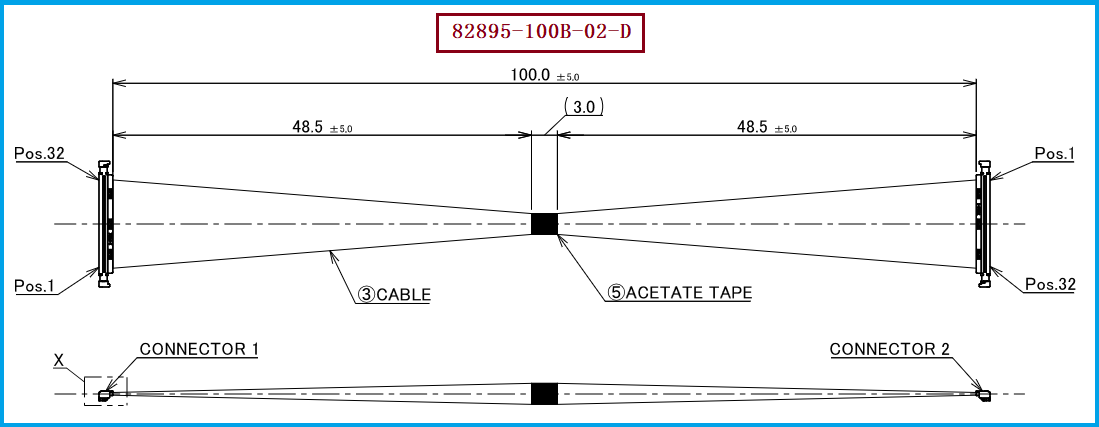

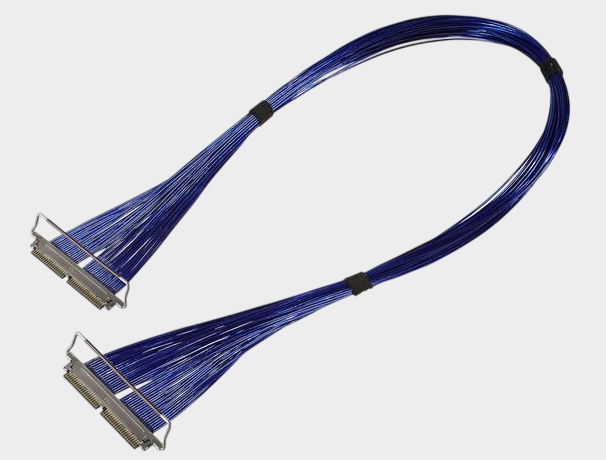

从具体产品来看，I-PEX 82895-100B-02-D 是 CABLINE®-UA II 官方列出的32Pin评估线束，规格为 32Pin + Micro-Coaxial + 44AWG + 100mm + 1-N。 其中，20497-032T-30 是该32Pin方案使用的Plug Housing型号；I-PEX官方推荐料号中同时列出了32Pin Plug Cable Assembly 20496-032T-40以及32Pin Metal Cover 2679-032-10。 对于工程设计而言，32根极细同轴线能够在较小的连接区域内完成多通道信号传输，适合显示、影像以及其他高密度内部连接场景；而1-N线位定义则必须按照原始工程图进行端接，不能仅依据“32Pin”进行简单直通替代。我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，可根据客户原有结构，对连接器、线材规格、线长、线序及端接工艺进行匹配开发。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替代 I-PEX 82895-100B-02-D 的工程师和采购人员，建议首先确认 CABLINE®-UA II系列、32Pin、44AWG Micro-Coax、100mm长度以及1-N线位定义，同时确认线材端连接器 20497-032T-30 与实际板端连接器的配合关系。I-PEX官方资料显示CABLINE®-UA II提供26/32/40/50Pin配置，Micro-Coax支持AWG42、AWG44和AWG46，并采用0.3mm Pitch；对于高速信号，还应进一步关注特性阻抗、插损、回损、串扰、屏蔽连续性以及连接器端接后的整体SI性能。 如果客户需要进行国产替代、第二供应商开发或降低采购成本，不建议只按照外观尺寸和Pin数判断兼容，而应以料号+连接器+线材+长度+线位定义+电气性能+机械结构进行整体验证。我们公司可提供 I-PEX 82895-100B-02-D兼容替代线束方案，可根据项目需求进行样品打样及批量极细同轴线束制造。

-------------------------------------------------------------------------------------------------

高清信号传输的关键不是线径，而是完整的高速链路设计
极细同轴线束完全可以应用于高清及高速信号传输，但是否能够稳定传输，最终取决于具体线材结构、阻抗控制、屏蔽性能、连接器设计、线束长度以及PCB和芯片端的整体信号完整性。I-PEX 82895-100B-02-D采用32Pin、44AWG Micro-Coax、100mm、1-N结构，线材端使用 20497-032T-30，属于CABLINE®-UA II系列高密度极细同轴线束方案；I-PEX官方将该系列的传输能力列为5Gbps/lane NRZ参考值，并提供USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP等参考应用。 因此，对于工程师和采购人员来说，判断一款极细同轴线束能否传输高清信号，应从整个信号链路进行验证，而不是单纯以线径大小作判断。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。针对该型号，我们公司可提供 I-PEX 82895-100B-02-D兼容替代极细同轴线束方案，为客户提供从样品验证到批量生产的替代开发支持。
