I-PEX 83031-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

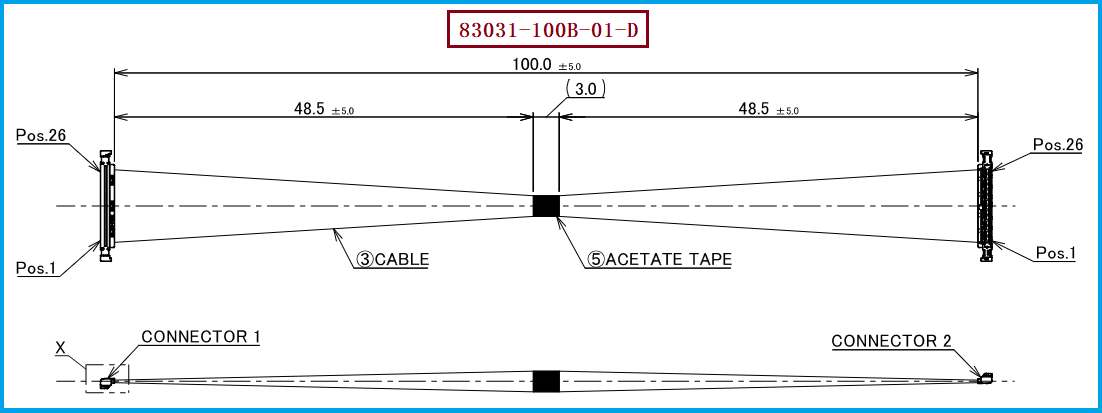

I-PEX 83031-100B-01-D：26PIN超细间距极细同轴线束
在笔记本电脑、平板、显示模组、摄像模组以及小型化高速电子设备内部，线束不仅需要承担高速信号传输，还要适应狭窄空间、弯折走线及一定的温度变化。本文介绍的 I-PEX 83031-100B-01-D，属于 CABLINE®-UA II 26Pin Micro Coaxial Harness，采用26PIN、0.3mm Pitch的超细间距连接结构，线材端使用 20497-026T-30 Plug Housing，适合高密度、轻薄化设备内部的信号连接。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm间距、Vertical Right Angle结构，支持26/32/40/50Pin，并可匹配AWG42、AWG44、AWG46 Micro-Coaxial Cable；其26Pin超薄Plug还可用于穿越较小的转轴或狭窄通道。 对于需要进行国产化替代、供应链优化或第二供应商开发的客户，83031-100B-01-D可以作为明确的工程对照型号。我们公司可提供：I-PEX 83031-100B-01-D兼容替代极细同轴线束方案，可根据客户原始图纸、连接器、线材规格、长度及端接要求进行匹配开发。

-------------------------------------------------------------------------------------------------

极细同轴线束的耐高温标准是多少？不能只看连接器温度
工程师和采购人员在确认极细同轴线束耐温能力时，首先需要区分“连接器耐温”和“整条线束耐温”。CABLINE®-UA II官方连接器资料给出的工作温度范围为 -40℃～+85℃，这是连接器产品的环境工作温度指标；但实际线束的耐温能力还取决于极细同轴线缆的绝缘材料、屏蔽结构、外护套、端接工艺以及连接器组合。 I-PEX关于CABLINE线束的资料进一步说明，采用标准线材的CABLINE线束组件通常可在最高80℃环境下工作，而针对需要更高温度的应用，可以选用最高105℃规格的同轴线缆或分立式线缆制作线束，因此**“极细同轴线束耐高温标准是多少”并不存在一个脱离具体线材的统一答案**。 对于83031-100B-01-D这类产品，如果设备内部实际工作温度接近85℃甚至更高，建议在项目选型阶段同步确认线材的耐温等级，而不是仅依据CABLINE-UA II连接器的-40℃～+85℃规格判断整条线束的耐高温能力。

-------------------------------------------------------------------------------------------------

耐高温之外，还要关注26PIN、0.3MM Pitch与高速信号性能
对于极细同轴线束而言，温度性能只是可靠性评价的一部分。83031-100B-01-D的核心匹配信息还包括 CABLINE®-UA II系列、26PIN、0.3mm Pitch以及20497-026T-30线材端连接器。0.3mm超细间距能够帮助设备实现高密度布线，而极细同轴结构则通过中心导体、绝缘层和屏蔽层形成相对独立的信号传输通道，有利于高速信号环境下的抗干扰和串扰控制。I-PEX官方资料显示，CABLINE-UA II的参考传输性能可达到5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3等参考应用；其结构还采用EMI屏蔽及多点接地设计。 因此，工程替代时不能只追求“尺寸能装、连接器能插”，还应根据实际项目确认线材AWG、阻抗、线长、信号速率、屏蔽结构、端接一致性以及高低温环境下的电气稳定性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 83031-100B-01-D的国产兼容替代开发，建议工程师首先锁定 20497-026T-30、26PIN、0.3mm Pitch、CABLINE®-UA II这一核心接口组合，再根据原始PDF图纸确认线长、线序、出线方向、线材外径及AWG规格。如果设备要求较高的环境温度，则应进一步确认极细同轴线缆本身是否满足85℃或105℃等级，并通过实际温度循环、绝缘性能、导通电阻、端接拉力以及高速信号完整性等项目进行验证。I-PEX官方资料显示，CABLINE-UA II可匹配AWG42/44/46 Micro-Coax，连接器额定电压为50V AC，具体额定电流则随线径变化，例如AWG44为0.19A/contact、AWG42为0.20A/contact，因此替代方案应以实际线材和应用条件为依据进行确认。 对于采购人员而言，可以将原厂料号、连接器型号、PIN数、Pitch、线材规格、长度、耐温等级及验证要求作为供应商比对条件；对于工程师而言，则建议在样品阶段同步完成机械配合和电气性能验证。我们公司可提供：I-PEX 83031-100B-01-D兼容替代线束方案，可根据客户需求进行极细同轴线束的定制、打样及批量制造。

-------------------------------------------------------------------------------------------------

耐温等级应与整条线束的实际应用条件匹配
I-PEX 83031-100B-01-D是一款面向高密度、小型化电子设备的26PIN极细同轴线束，其线材端连接器为 20497-026T-30，连接器PIN数为26PIN，端子间距为0.3MM。在耐高温选型方面，应重点理解：CABLINE-UA II连接器工作温度为-40℃～+85℃，但整条极细同轴线束的耐温能力最终取决于所选线材及线束结构；针对更高温度应用，可根据需求采用相应105℃等级线材方案。 因此，在国产替代项目中，应从连接器匹配、极细同轴线材、端接工艺、机械尺寸、高速信号及环境可靠性等多个维度进行综合验证，而不是只比较一个型号或一个温度参数。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于正在寻找I-PEX CABLINE-UA II系列国产替代供应商的客户，我们公司可围绕 83031-100B-01-D提供对应的极细同轴线束兼容替代制造服务。
