I-PEX 82894-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

极细同轴线束“极细”的背后，材质选择同样关键

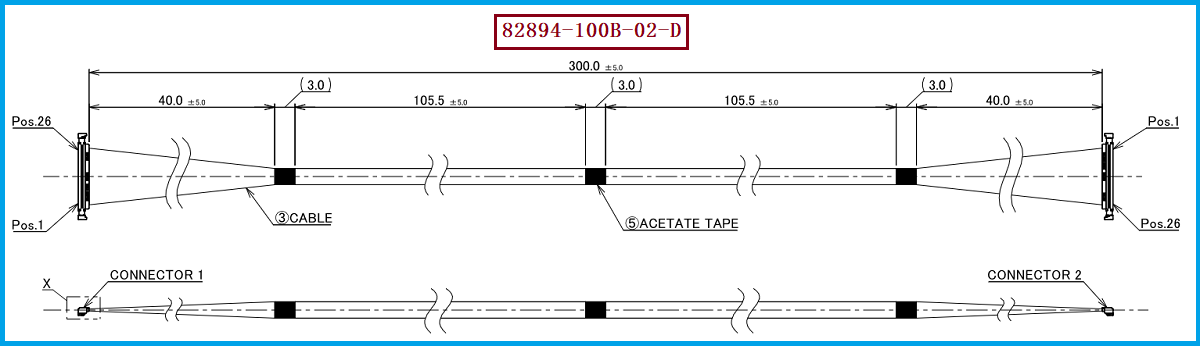

对于工程师和采购人员来说，极细同轴线束并不是简单地把普通线缆做得更细，而是导体、绝缘层、屏蔽层以及外护层等多种材料共同作用形成的精密信号连接产品。以 I-PEX 82894-100B-02-D 为例，该产品属于 CABLINE®-UA II 26Pin Micro-Coaxial Harness，采用 44AWG极细同轴线、300mm长度、1-N线位定义。其配套的线材端连接器型号为 20497-026T-30，对应CABLINE®-UA II 26Pin Plug Housing。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm接触间距、垂直直角结构，并支持AWG42、AWG44、AWG46 Micro-Coax，因此材料与结构必须在极小空间内同时满足机械装配和高速信号传输需求。

-------------------------------------------------------------------------------------------------

导体、绝缘与屏蔽层，每一种材料都有实际作用
极细同轴线束的材质讲究，首先体现在中心导体。导体需要兼顾导电性能、柔韧性、线径控制以及长期弯折可靠性；在线径已经达到AWG44这类极细规格时，材料和加工工艺对电阻、信号衰减及机械强度都会产生影响。其次是绝缘层，其厚度、介电特性和材料稳定性会影响线缆的阻抗及高速信号传播特性，因此不能单纯追求“越薄越好”。最外侧的屏蔽层则承担抑制外部干扰、降低信号串扰的重要作用。CABLINE®-UA II本身采用多点接地设计，通过焊接接触点和机械接触点形成接地路径，有助于高速信号环境下的EMI控制；但需要注意，I-PEX官方规格明确标注该系列并非ZenShield® Full EMI Shielding结构，因此工程应用中应结合具体线材屏蔽结构和系统接地方案进行评估。

-------------------------------------------------------------------------------------------------

为什么同样是AWG44，线材材质不同也可能影响实际使用？
对于采购人员而言，“都是44AWG”并不意味着两款极细同轴线束就可以直接互换。AWG主要描述导体尺寸，实际线材性能还与导体材料、绝缘材料、屏蔽结构、外径、介电性能以及制造工艺有关。对于 82894-100B-02-D 这类26P、44AWG、300mm极细同轴线束，工程师在替代选型时除了确认线径，还应进一步核对阻抗、信号完整性、端接尺寸、线位定义以及线束长度。I-PEX官方给出的CABLINE®-UA II系列参考传输速度为 5Gbps/lane NRZ，适用标准包括USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI相关标准，但这些属于系列参考指标，并不能直接等同于某一具体线束在所有系统中的实际性能。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

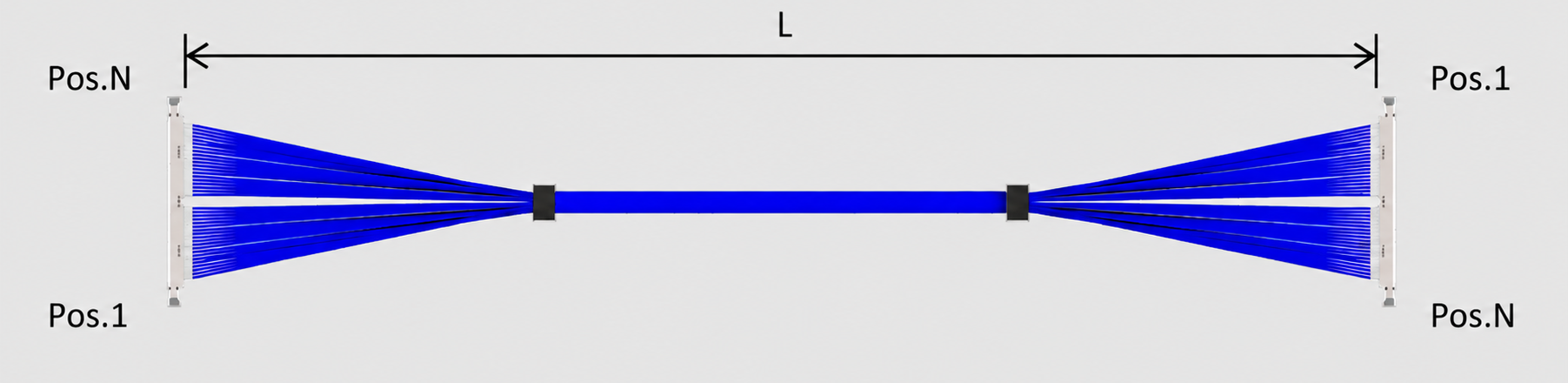

如果原设备使用的是 I-PEX 82894-100B-02-D，建议工程和采购在进行兼容替代时，以“连接器+线材+线位+长度+电气性能”作为整体进行确认，而不是只确认连接器外形。该型号的关键识别参数为：CABLINE®-UA II、26Pin、Micro-Coaxial 44AWG、300mm、1-N线位定义，线材端使用20497-026T-30 Plug Housing。I-PEX官方同时列有26P、44AWG、100mm的82893-100B-02-D以及200mm的82068-100B-02-D，因此在实际项目中，如果设备空间或走线距离发生变化，也可以按照相同接口体系重新确认长度方案。 我们公司可提供：I-PEX 82894-100B-02-D兼容替代线束方案，可根据客户原有线束的连接器型号、Pin数、线材规格、长度、线位定义及装配要求进行极细同轴线束替代开发，为工程验证、样品打样及批量采购提供配套支持。

-------------------------------------------------------------------------------------------------

极细同轴线束的“材质”，决定的不只是导电能力
从工程应用角度看，极细同轴线束的材质选择实际上贯穿了导体、绝缘、屏蔽、护套以及端接材料等多个环节。对于 I-PEX 82894-100B-02-D 这种26P、44AWG、300mm、1-N的极细同轴线束来说，真正可靠的替代方案不能只做到“尺寸相似、能够插接”，还需要围绕线材材质、阻抗特性、屏蔽结构、线位定义、连接器端接以及实际高速信号性能进行综合匹配。对于工程师而言，这关系到设计验证和信号稳定性；我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于采购人员而言，则关系到替代料的兼容性、交付和批量使用可靠性。因此，极细同轴线束越细，对材料和制造工艺的要求反而越高。
