I-PEX 82068-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

高端笔记本越做越薄，内部走线为什么越来越依赖极细同轴线？
高端笔记本的机身不断轻薄化，但内部需要连接的显示、摄像头、高速数据等信号并没有减少，反而对高速传输和结构布局提出了更高要求。尤其在屏幕、转轴、摄像模组等区域，线束既要满足多通道信号连接，又不能占用过多空间，这使传统较粗线材越来越难兼顾空间与性能。极细同轴线通过更小的线材外径和同轴屏蔽结构，可以在有限空间内实现高密度布线，同时降低高速信号受到外部干扰和相互串扰的影响。I-PEX CABLINE®-UA II正是面向空间受限型电子设备设计的0.3mm Pitch极细同轴线连接器，其26Pin线束在采用约0.29mm外径同轴线时，官方展示了可通过Φ2.65mm内径转轴或软管的应用参考，这也是高端笔记本转轴区域采用极细同轴线的重要技术逻辑。

-------------------------------------------------------------------------------------------------

极细同轴线不仅是“更细”，更重要的是高速信号与EMI控制
对于工程师而言，笔记本内部线束选型并不能只看线材外径，还需要关注信号完整性、阻抗、屏蔽以及连接器端接结构。极细同轴线的中心导体、绝缘层和屏蔽层构成相对完整的传输结构，有利于高速信号在紧凑空间中的稳定传输；同时，CABLINE®-UA II连接器采用多点接地设计，通过焊接接触点和机械接触点形成接地路径，并以5Gbps/lane NRZ作为参考传输能力，可用于USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。对于高端笔记本而言，这种“小型化+高密度+高速信号+EMI控制”的组合，使极细同轴线成为内部高速连接的重要方案之一。

-------------------------------------------------------------------------------------------------

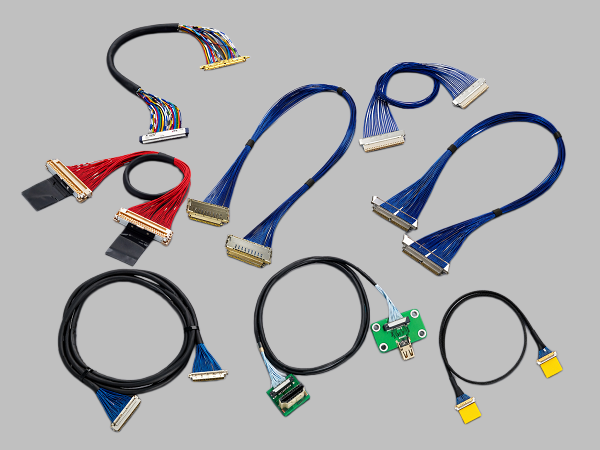

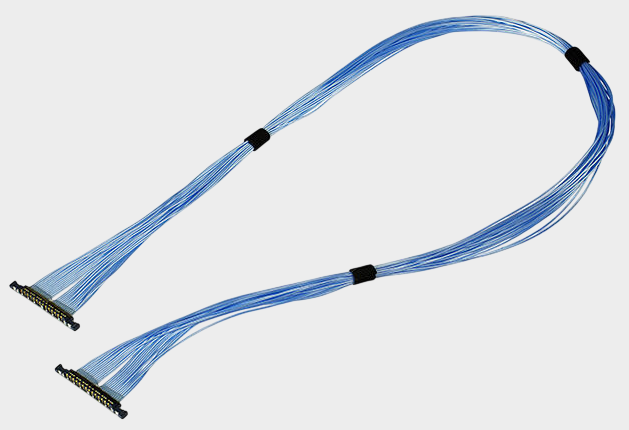

I-PEX 82068-100B-02-D：26P、200MM极细同轴线束

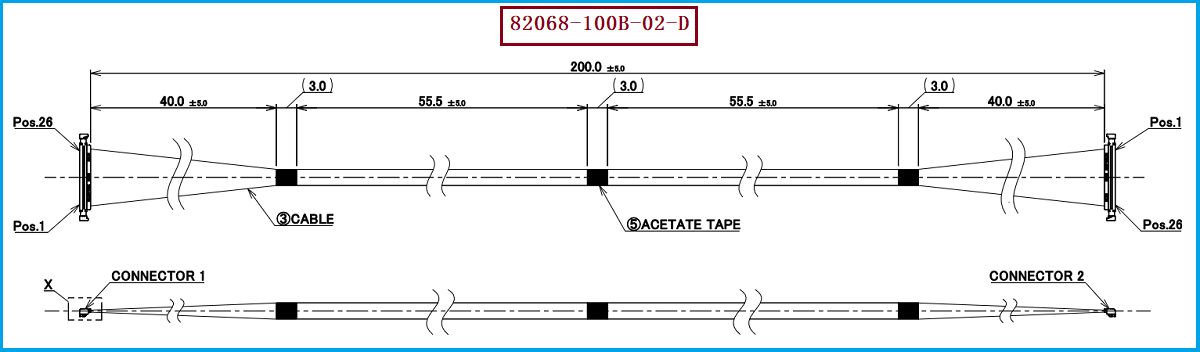

本文对应的产品型号为 I-PEX 82068-100B-02-D，属于CABLINE®-UA II 26Pin极细同轴线束，官方型号资料明确标注为26Pin Micro-Coaxial 44AWG、L=200mm、1-N。根据对应82068C0工程图，该线束原配Micro-Coax为AWG#44、50Ω、Blue，标称长度为200.0±5.0mm，两端使用 20497-026T-30 Housing，并配套2679-026-10 Metal Cover，线序采用1-N反向对应结构。对于笔记本结构工程师来说，200MM长度、26P通道以及连接器端空间尺寸需要与整机内部走线空间共同确认；对于采购人员来说，则应将产品料号、连接器型号、线长、Pin数量、线材AWG及阻抗作为完整的替代料确认条件，而不能仅以“26Pin线束”进行简单替换。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

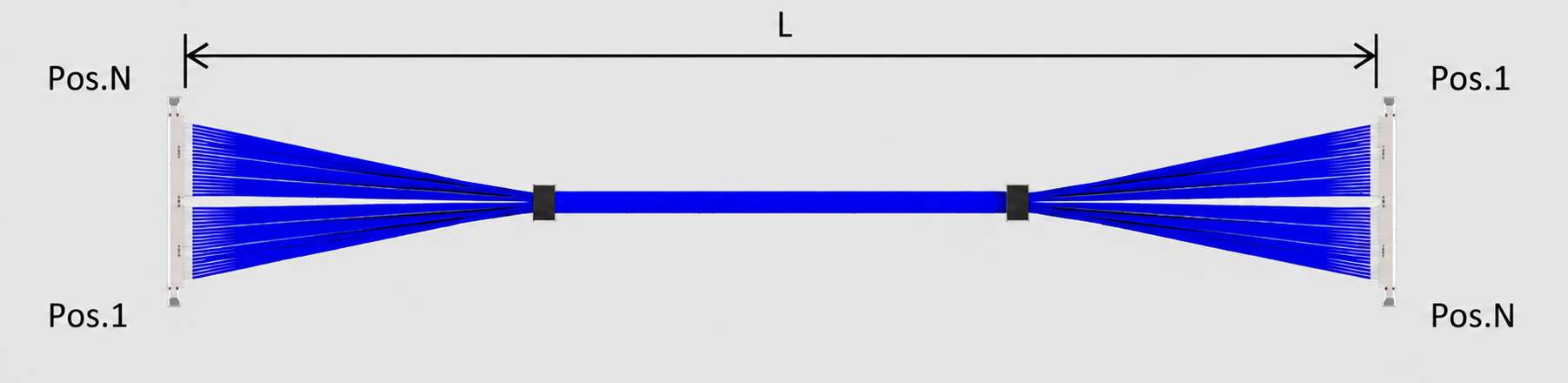

在进行I-PEX CABLINE®-UA II兼容替代时，建议工程端重点确认连接器是否为 20497-026T-30、Pin数量是否为26P、线束长度是否为200MM、两端是否保持1-N线序，同时核对线材外径、阻抗、屏蔽结构及端接工艺。需要特别说明的是，I-PEX 82068-100B-02-D原厂工程图使用的是AWG#44、50Ω Micro-Coax；而CABLINE®-UA II产品平台的Micro-Coax适用规格为AWG42/AWG44/AWG46，AWG40则属于其Discrete Wire规格范围，因此实际替代开发时，如果客户项目需要采用其他AWG规格，应结合具体线材类型和电气性能进行验证，而不是只根据AWG数字判断是否可以直接替代。对于采购人员，如果原供应渠道存在交期、成本或供应稳定性方面的需求，可按照“I-PEX 82068-100B-02-D + 20497-026T-30 + 200MM + 26P + 对应线材规格”的完整条件进行国产兼容替代评估。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可根据客户设备结构、线长、Pin定义及线材规格要求进行极细同轴线束定制生产。

-------------------------------------------------------------------------------------------------

高端笔记本需要的是“更小空间里的稳定高速连接”
高端笔记本采用极细同轴线，并不是简单追求线材更细，而是为了在有限的机身和转轴空间中，同时满足高密度布线、小型化、高速信号传输和EMI控制等多项要求。I-PEX 82068-100B-02-D作为CABLINE®-UA II 26P、200MM、1-N极细同轴线束，为这类紧凑型设备内部连接提供了明确的工程参考。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于需要进行国产替代、第二供应商开发或定制线束的企业，应重点核对 20497-026T-30连接器、200MM线长、26P结构、线序、AWG、阻抗及线材外径等关键参数，从而确保替代线束能够与原有设备结构和电气要求相匹配。
