I-PEX 82893-100B-02-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

极细同轴线与普通线，看似都是“传输信号”，实际设计逻辑完全不同
在笔记本电脑、显示模组、摄像头、折叠设备及其他高速电子设备内部，线材不仅要负责“把信号从A点传到B点”，还要同时面对高速信号完整性、空间尺寸、EMI干扰、串扰以及机械布线等问题。普通多芯线通常更适合一般电源、低速控制或普通数据连接，而极细同轴线则是在有限空间内兼顾高速传输和屏蔽能力的一种专业线缆结构。尤其当信号速率不断提升时，导体尺寸、绝缘结构、屏蔽层、特性阻抗以及连接器之间的匹配都会直接影响信号质量。I-PEX的CABLINE®-UA II采用0.3mm端子间距、Vertical Right Angle结构，并提供26/32/40/50Pin规格，产品定位正是小型化、高密度及高速信号连接应用。 因此，对于工程师而言，“极细”并不只是把普通线做得更细，而是在线缆结构、阻抗控制、屏蔽和端接工艺等方面进行系统设计；对于采购人员而言，也不能仅按照线径、芯数和长度判断两种线材是否可以相互替代。

-------------------------------------------------------------------------------------------------

为什么高速设备越来越多采用极细同轴线？核心差距在信号完整性和EMI控制
极细同轴线与普通线的性能差距，在高速信号应用中会更加明显。普通线如果缺少合理的屏蔽结构和阻抗控制，在高速传输过程中更容易受到外部电磁干扰以及相邻线路串扰影响；而Micro-Coaxial Cable通过中心导体、绝缘层、屏蔽层及外护层形成相对完整的同轴传输结构，有利于控制信号传播过程中的电磁环境和阻抗特性。I-PEX CABLINE®-UA II本身采用EMI Shielding及Multi-point Ground设计，并面向USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3等Gbps级应用；官方同时提供单端、差分信号完整性数据及Touchstone模型，说明这类连接方案需要从连接器、线缆到PCB整体考虑信号完整性。 对工程师来说，这意味着极细同轴线的价值并不是简单追求“更细”，而是在有限空间内尽可能兼顾高速传输、EMI控制和布线密度；对采购人员来说，也意味着不能用普通多芯线的单纯成本思路来衡量高速极细同轴线束，因为两者面对的应用要求并不完全相同。

-------------------------------------------------------------------------------------------------

82893-100B-02-D：26P、44AWG、100mm的CABLINE®-UA II极细同轴线束方案

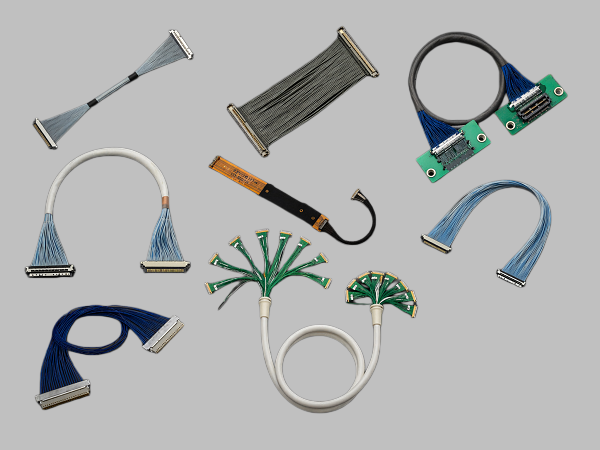

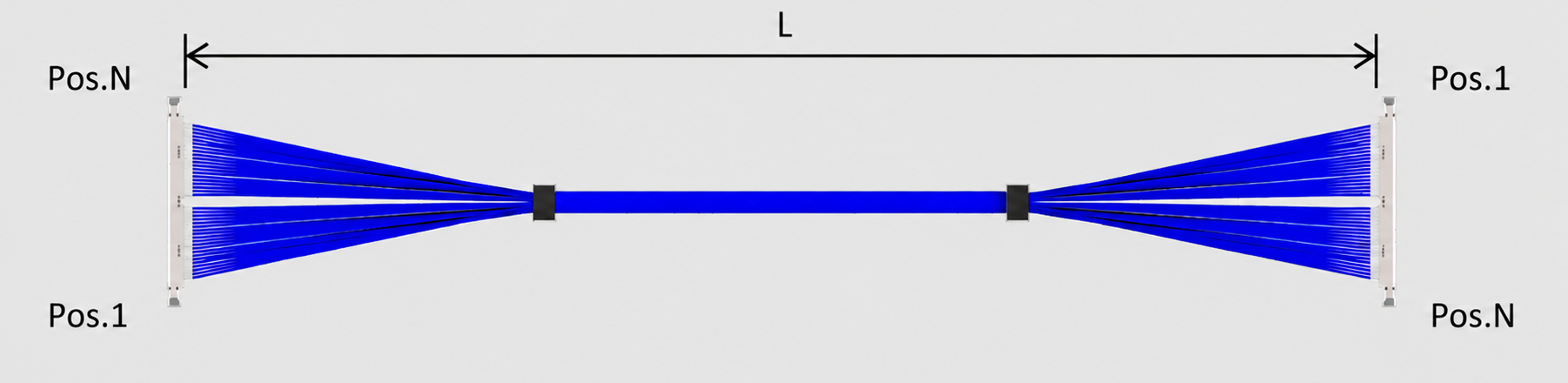

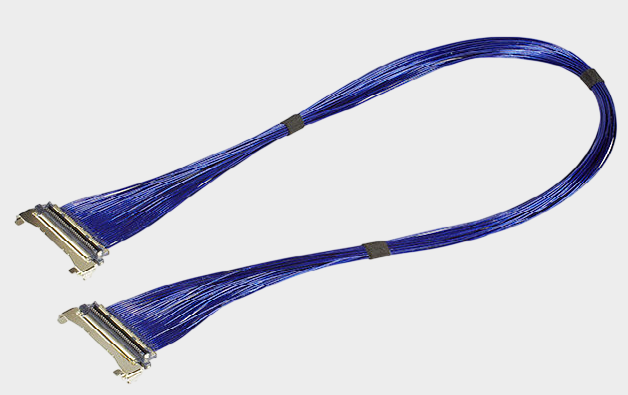

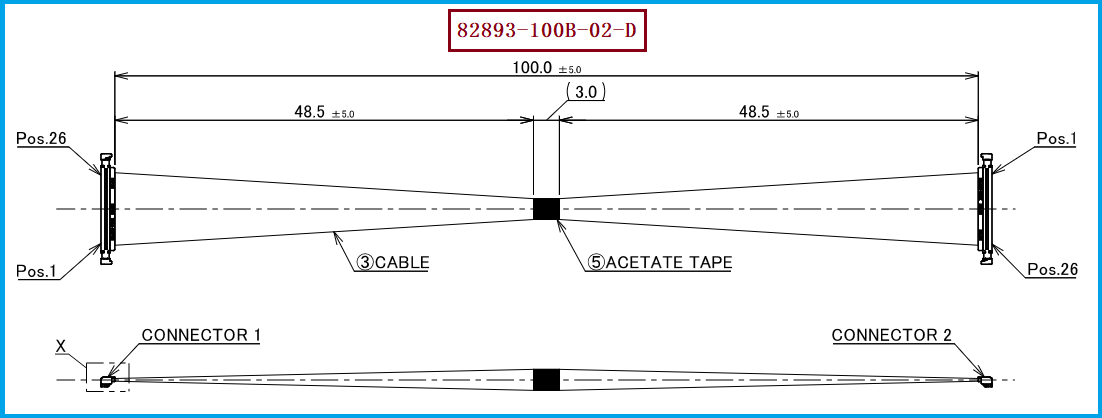

本次介绍的产品为I-PEX 82893-100B-02-D，属于CABLINE®-UA II系列26Pin Micro-Coaxial Harness，I-PEX官方型号资料明确将其定义为26Pin、44AWG Micro-Coaxial、L=100mm、1-N的评估线束。 该线束配套使用的线材端连接器型号为20497-026T-30，对应CABLINE®-UA II 26Pin Plug Housing，I-PEX官方资料也明确列出了该型号。 根据项目选型要求，线材端连接器可关注AWG#40规格的适配方案；同时需要注意，I-PEX公开规格中Micro-Coaxial Cable对应AWG42、AWG44、AWG46，而AWG40属于Discrete Wire规格范围，因此实际开发时应根据具体线材结构、阻抗、外径及端接工艺进行确认。 对于需要国产替代、长期供货或进行二次开发的客户，我们公司可提供：I-PEX 82893-100B-02-D兼容替代线束方案，可围绕26P结构、线材规格、长度、连接器端接以及实际设备安装尺寸进行针对性开发，为研发打样、采购替代及批量应用提供极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于使用I-PEX CABLINE®-UA II系列的客户，选型时建议不要只核对“连接器能不能插上”，而应同步确认连接器型号、Pin数、Micro-Coax或Discrete Wire类型、AWG、特性阻抗、线束长度、两端Pin定义、出线结构以及设备内部空间。以82893-100B-02-D为例，其官方标准方案是26P、44AWG Micro-Coaxial、100mm、1-N；如果客户需要替换原装线束，应优先按照原图纸和实际装机尺寸进行一一对应，而不是仅按照“26P+100mm”寻找通用线。CABLINE®-UA II本身采用0.3mm Pitch、1.27±0.1mm配合高度，并提供26/32/40/50Pin配置，Plug结构也针对空间受限和穿轴应用进行了优化。 因此，在国产替代项目中，我们可以根据客户提供的原装线束、I-PEX料号、连接器型号、线材规格及长度要求进行匹配，并针对线序、端接、胶带固定、Bonding及尺寸公差等细节进行替代方案设计；对于高速信号应用，还应进一步进行阻抗、插损、回损、串扰及实际系统信号完整性验证，以确保替代线束不仅“机械上能装”，同时满足实际应用要求。

-------------------------------------------------------------------------------------------------

极细同轴线的价值，是在“更小空间”里实现更可靠的高速连接
从工程应用角度来看，极细同轴线与普通线最大的差别，并不是简单的线径大小，而是高速信号传输能力、屏蔽抗干扰能力、阻抗控制能力以及高密度空间布线能力的综合差异。当设备持续向轻薄化、小型化、高速化发展时，传统普通线材在空间占用、EMI控制和高速信号完整性方面可能越来越难以满足要求，而Micro-Coaxial Cable配合小型高密度连接器，可以为设备内部高速信号连接提供更加紧凑的实现方式。I-PEX CABLINE®-UA II采用0.3mm Pitch、Vertical Right Angle结构，并支持多种Pin数及Micro-Coax规格，正是面向此类空间受限高速连接场景。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。 对于需要寻找国产化、兼容替代或第二供应商的企业客户，我们公司可提供I-PEX 82893-100B-02-D兼容替代极细同轴线束方案，围绕20497-026T-30连接器、26P结构及客户实际线材AWG要求进行开发，为工程师提供技术匹配支持，为采购人员提供稳定的替代供应选择。
