I-PEX 83032-100B-01-D CABLINE®-UA II 0.3mm连接器极细同轴线束替代品

线径越细，对机械应力越敏感
极细同轴线束之所以容易出现断线问题，与其“极细”的结构特性密切相关。对于高速、小型化电子设备而言，线束通常需要在有限空间内进行弯折、绕行甚至穿过转轴，而极细同轴线内部的导体、绝缘层和屏蔽结构尺寸都非常有限，如果受到过度弯折、反复拉扯、局部挤压或急剧折弯，就可能使内部导体产生疲劳损伤。尤其是AWG#44这类超细线材，在追求轻量化和小型化的同时，对加工工艺和使用环境也提出了更高要求。I-PEX CABLINE®-UA II本身就是面向空间受限设备设计的0.3mm Pitch极细同轴线连接器，并特别强调其小型Plug可以穿过转轴，官方还给出了约0.29mm外径同轴线通过Φ2.65mm内径转轴或软管的应用示例。

-------------------------------------------------------------------------------------------------

真正容易发生断线的位置，往往在线材与连接器过渡区域

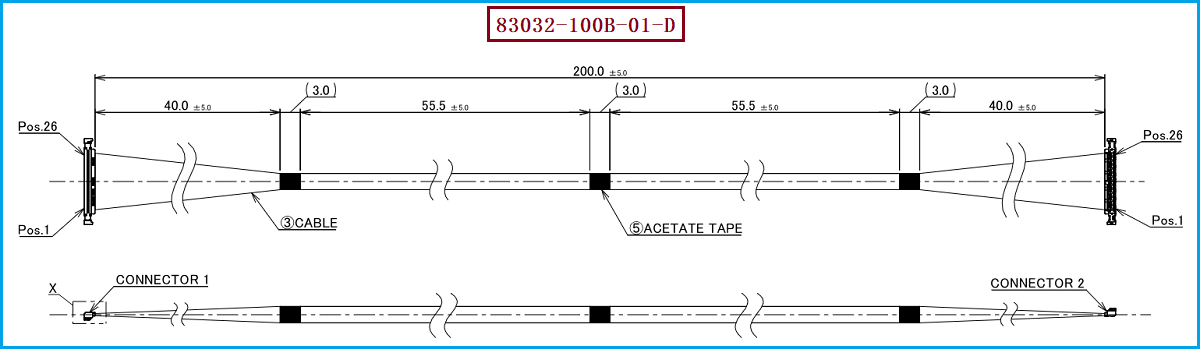

从工程设计角度看，极细同轴线束“断了”并不一定意味着整根线材本身强度不足，很多问题实际上集中在线材与连接器的端接、固定及应力过渡区域。当线材从连接器引出后，如果弯折半径过小，或者装配时受到持续拉力，机械应力容易集中在端接位置；经过多次弯折后，导体疲劳、屏蔽层损伤甚至局部断裂都可能逐渐出现。因此，开发I-PEX 83032-100B-01-D这类26Pin极细同轴线束时，不能只关注连接器能否插上，还要关注线材出线后的应力释放、端接一致性、固定方式以及实际设备中的弯折路径。该型号采用44AWG Micro-Coax、200mm长度、1-1结构，线材端使用20497-026T-30，对应CABLINE®-UA II 26Pin、0.3mm Pitch连接器。

-------------------------------------------------------------------------------------------------

AWG#44并不是“越细越好”，而是需要匹配应用需求
对于工程师而言，选择极细同轴线不能单纯追求更小线径，而需要在空间、机械可靠性和电气性能之间进行平衡。CABLINE®-UA II官方支持AWG42、AWG44和AWG46 Micro-Coax，其中AWG44对应的连接器额定电流为0.19A/contact。 因此，对于83032-100B-01-D而言，采用AWG#44能够满足其标准线束规格，但如果设备存在频繁转轴运动、持续弯折或较大机械应力，就应在前期设计阶段重点验证线束的弯折寿命和端接可靠性，而不是简单通过增加线材长度或改变线径来解决问题。对于采购人员来说，进行替代采购时也应避免只核对“26Pin”和“44AWG”，还需要确认线束长度、端接结构、连接器型号以及实际机械安装条件。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对I-PEX 83032-100B-01-D的选型与替代开发，建议工程和采购人员以原型号关键参数作为基础进行逐项确认：CABLINE®-UA II系列、26PIN、0.3MM Pitch、线材端连接器20497-026T-30、AWG#44 Micro-Coax、200mm长度以及1-1端接结构。I-PEX官方型号资料显示，同系列26Pin 1-1结构还包括100mm的83031-100B-01-D和300mm的83033-100B-01-D，因此在实际替代时，不能仅因为Pin数相同就直接混用不同长度型号。 如果项目需要第二供应商、国产化替代、降低采购成本或缩短交期，则应按照原线束的连接器、线材规格、长度、端接结构和设备安装空间进行兼容验证。我们公司可提供：I-PEX 83032-100B-01-D兼容替代线束方案，可根据客户实际设备需求，对AWG#44极细同轴线束进行定制制造，并针对线材端接、外形尺寸及实际装配要求进行匹配开发。

-------------------------------------------------------------------------------------------------

极细同轴线束的可靠性，关键在于“细”与“强”的平衡
极细同轴线束容易断，并不是单一由线径过细造成，而是与导体尺寸、弯折半径、端接结构、应力集中、装配方式以及长期机械运动等因素共同相关。对于I-PEX 83032-100B-01-D这款CABLINE®-UA II极细同轴线束，其核心规格为26PIN、0.3MM Pitch、AWG#44、200mm、1-1结构，线材端连接器为20497-026T-30。 在实际项目中，应在满足小型化布线需求的同时，对弯折、拉扯和端接区域进行可靠性验证。我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。对于需要兼容替代的客户，则可以围绕原型号进行线材、连接器、长度及结构的系统匹配，从而在保证设备正常装配和信号传输的基础上，实现稳定的极细同轴线束供应。
