I-PEX 83028-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

藏在设备内部的极细同轴线束，为什么越来越重要？
在笔记本电脑、超薄显示设备、工业视觉设备以及其他高集成电子产品中，工程师往往把大量精力放在芯片、PCB和连接器选型上，但真正承担高速信号传输、空间连接和设备内部布线任务的极细同轴线束，同样是影响整机设计的重要组件。随着设备内部空间不断压缩，传统线缆容易受到外径、弯折半径和布线路径限制，而极细同轴线束可以在有限空间内实现多通道信号连接。I-PEX CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.2mm、深度3mm，并采用水平出线设计，官方还展示了其线束通过小型转轴的应用方式，这使其特别适合空间受限的设备内部连接。

-------------------------------------------------------------------------------------------------

从工程师角度看，极细同轴线束不仅是“线”，更是高速信号链路的一部分
高端设备内部的显示、摄像和高速数据接口，对信号完整性的要求越来越高，因此工程师选择线束时不能只关注“能不能接上”，还需要考虑线材规格、阻抗、Pin Assignment、长度以及连接器结构之间的匹配。CABLINE®-SS官方给出的高速测试条件为40Pin、Micro-Coaxial Cable、AWG#40、45Ω、100mm，并以GSSGSSG Pin Assignment进行测试；产品页面同时列出V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等相关标准作为参考。需要注意的是，这些高速数据属于特定测试和应用参考，并不意味着所有线长、线材和线序组合都可以直接达到相同性能，实际项目仍应结合SI测试进行验证。 因此，对于工程师而言，极细同轴线束实际上已经成为高速信号链路中需要进行系统级设计和验证的组件。

-------------------------------------------------------------------------------------------------

I-PEX 83028-100B-01-D：50Pin、AWG#40、100mm，适合高密度直通连接

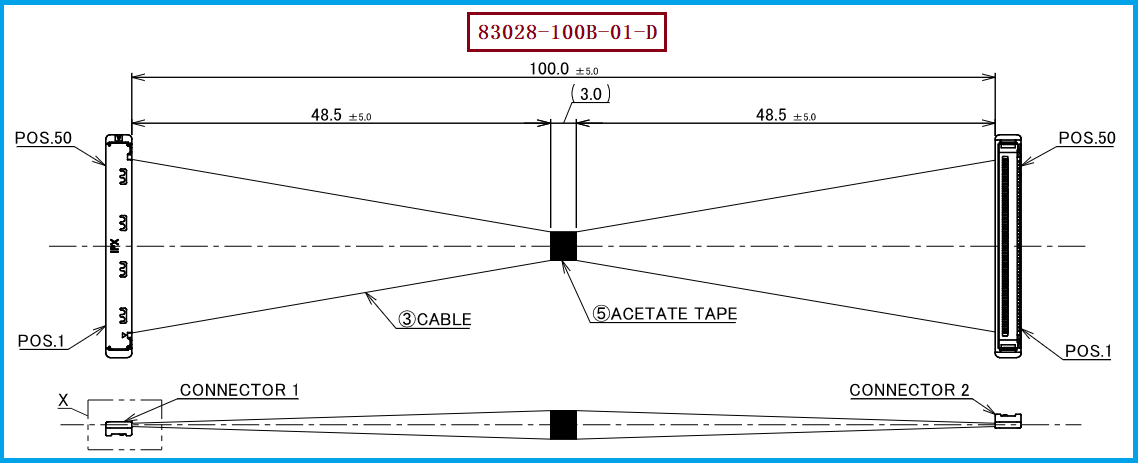

本次对应的产品料号为 I-PEX 83028-100B-01-D，属于I-PEX CABLINE®-SS 50Pin 1-1系列。I-PEX官方型号资料明确将83028列为 50Pin、Micro-Coaxial 40AWG、L=100mm、1-1，同系列还有83029-100B-01-D（200mm）和83030-100B-01-D（300mm）。 根据对应83028C0工程图，其线束两端使用 20373-R50T-06，配套50Pin CABLINE®-SS结构；图纸对应的线束长度为100mm。对于工程师来说，50Pin、AWG#40、100mm以及1-1直通线序需要作为整体规格进行确认；对于采购人员来说，也不能仅以“CABLINE-SS 50Pin”作为采购依据，因为同系列还存在1-N线序产品，例如82891、82444和82892，虽然同样是50Pin、AWG#40，但线序和长度并不相同。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 83028-100B-01-D进行替代开发或第二供应商导入时，建议工程师和采购人员共同核对连接器、Pin数、线材、长度和线序，而不是只根据外观或产品名称进行判断。本型号重点规格包括 50Pin、20373-R50T-06、Micro-Coaxial AWG#40、100mm、1-1直通线序；其中20373-R50T-06是CABLINE®-SS 50Pin Plug Housing，I-PEX官方同时列出的50Pin配套Plug Cable Assembly为20380-R50T-16、Receptacle为20374-R50E-31。 在替代方案开发中，还应根据实际设备确认阻抗、信号定义、弯折路径、装配空间以及高速SI性能。我们公司可提供：I-PEX 83028-100B-01-D兼容替代线束方案，可围绕50Pin、20373-R50T-06、AWG#40、100mm及1-1线序等关键规格进行兼容开发，为工程验证、样品替换、国产替代和批量采购提供线束方案参考。

-------------------------------------------------------------------------------------------------

高端设备的稳定运行，离不开这些“看不见”的连接组件
极细同轴线束之所以成为隐藏在高端设备里的关键组件，是因为它同时承担了高速信号传输、有限空间布线、高Pin数连接和设备内部可靠互连等任务。以 I-PEX 83028-100B-01-D为例，其50Pin、Micro-Coaxial AWG#40、100mm、1-1直通结构与 20373-R50T-06连接器组合，体现了CABLINE®-SS在高密度内部连接场景中的应用特点。对于工程师，选型重点是确保机械、电气和信号完整性匹配；我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于采购人员，重点则是确认型号、连接器、线材、长度及线序的一致性。只有这些隐藏在设备内部的细节得到准确控制，才能为整机的小型化、高速化和稳定运行提供可靠基础。
