I-PEX 82892-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

线束虽然不起眼，却可能直接影响高速信号质量
在高速电子设备中，极细同轴线束并不只是负责“把两个连接器连起来”，它本身就是高速信号链路的重要组成部分。当设备采用高速显示、摄像头、MIPI、USB或其他高速差分信号时，线束的导体结构、绝缘介质、屏蔽结构、特性阻抗、长度以及端接质量都会参与整个信号通道的性能表现。以 I-PEX CABLINE®-SS 为例，该系列采用 0.4mm Pitch、Vertical Right Angle（垂直直角）结构，并支持10P、14P、20P、30P、32P、35P、40P和50P等规格；官方还通过40P、AWG#40、45Ω、100mm极细同轴线的条件进行了高速性能测试，并将产品定位于16Gbps/Lane高速应用。 因此，对于工程师而言，一条看似普通的极细同轴线束，如果阻抗控制、线序、长度或端接处理不合理，就可能导致信号反射、串扰增加、眼图恶化甚至高速链路稳定性下降，最终表现为整机出现显示异常、数据传输错误、摄像头图像不稳定等问题。

-------------------------------------------------------------------------------------------------

I-PEX 82892-100B-02-D：50Pin、300mm、AWG#40的典型高速线束

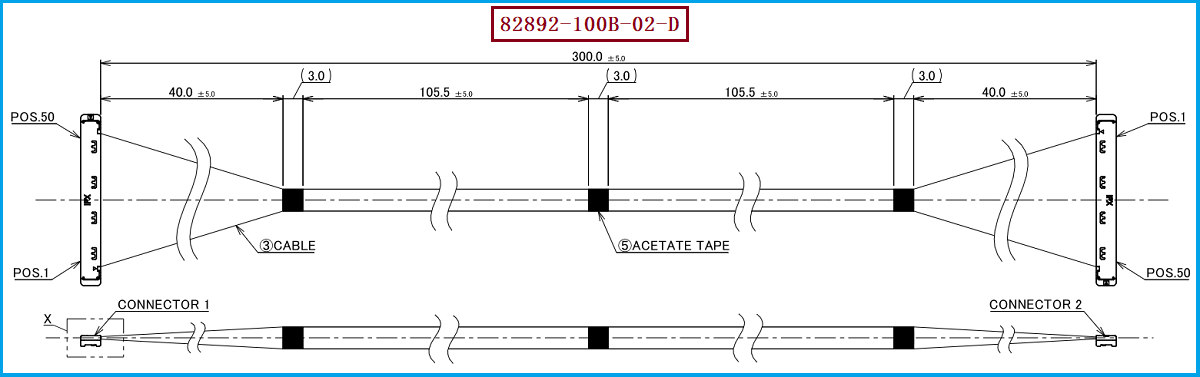

本次对应的极细同轴线束型号为 I-PEX 82892-100B-02-D，属于 CABLINE®-SS 50Pin Sample Harness。根据 I-PEX 官方产品资料，该型号为 50Pin、Micro-Coaxial 40AWG、长度300mm、Pin Assignment 1-N；其线材端使用的连接器型号为 20373-R50T-06，该连接器适配的线材规格包含 AWG#40。 对工程师来说，50Pin和0.4mm Pitch意味着需要在有限空间内完成较高密度的信号连接，而300mm长度又使线缆本身对高速链路的影响更加值得关注；对于采购人员来说，选购替代品时也不能只按照“50Pin连接器+300mm长度”进行简单替换，还应同时确认AWG#40、线序1-N、连接器结构以及整条线束的加工一致性。I-PEX官方同时列出的50P同系列型号还包括100mm的82891和200mm的82444，因此82892与这两个型号的主要区别之一就是线束长度。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束会影响整台设备性能？核心在于“信号链路的一致性”
从工程设计角度看，设备主板、连接器、极细同轴线和终端模组实际上构成了一个完整的高速信号通道，任何一个环节发生变化，都可能影响最终信号质量。尤其是 I-PEX 82892-100B-02-D 这种50Pin、AWG#40、300mm规格的线束，除了要满足物理连接，还需要关注每根同轴线之间的一致性、阻抗控制、长度一致性、屏蔽与接地处理、Pin Assignment以及连接器端接质量。CABLINE®-SS采用W-Point双触点设计，I-PEX表示该结构相较单点接触方式具有更好的接触可靠度；同时，该系列采用窄型结构，官方资料显示组合线束可穿过小型转轴，这对于笔记本、显示模组以及空间受限设备的内部布线具有实际意义。 因此，工程师在进行替代线束验证时，应把线束看成高速系统的一部分，而不是普通耗材；采购人员则应避免单纯以单价判断供应商，而应进一步确认样品测试、尺寸一致性、线序、端子压接/焊接质量以及批次稳定性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要寻找 I-PEX 82892-100B-02-D 的兼容替代线束，建议首先锁定“50Pin + 0.4mm Pitch + 300mm + AWG#40 + 1-N”这一核心组合，再进一步确认线材端连接器 20373-R50T-06 的匹配关系以及整条线束的机械尺寸。I-PEX官方资料显示，CABLINE®-SS 50P对应的Plug Housing为 20373-R50T-06，对应的Plug Cable Assembly为 20380-R50T-16，Receptacle为 20374-R50E-31；官方50P 1-N评估线束则分别覆盖82891（100mm）、82444（200mm）和82892（300mm）。 对于替代开发，建议按照原型号进行连接器配套、AWG#40极细同轴线、300mm长度、1-N线序以及端部固定结构的逐项核对，并通过导通、耐压、绝缘、高速信号完整性等项目进行验证。我们公司可提供：I-PEX 82892-100B-02-D兼容替代线束方案，可根据客户设备的连接器型号、Pin数、线径、长度及线序要求进行极细同轴线束定制，为工程师提供样品验证及批量生产所需的替代线束支持。

-------------------------------------------------------------------------------------------------

一条合格的极细同轴线束，是整机高速性能的重要组成部分
对于高速电子设备而言，极细同轴线束虽然体积小，却同时承担着信号传输、空间适配、连接可靠性和高速链路一致性等多重任务，因此它的品质可能直接影响整机的稳定运行。以 I-PEX 82892-100B-02-D 为例，其核心配置为 50Pin、0.4mm Pitch、Micro-Coaxial AWG#40、300mm、1-N，线材端连接器型号为 20373-R50T-06。 对工程师而言，选型重点应放在信号完整性、机械空间和连接可靠性；我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对采购人员而言，则应进一步关注替代产品的规格一致性、加工能力、样品验证和批量稳定性。只有让连接器、极细同轴线材、线序、长度和加工工艺形成一致的整体，才能真正实现可靠的高速信号连接。
