I-PEX 82444-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

从传统显示连接到AI视觉，极细同轴线束正在进入更多高速设备
随着AI视觉、工业相机、智能检测、AR/VR、机器人、便携式计算设备以及高速数据采集设备不断发展，设备内部连接正在同时面临“空间越来越小、数据速率越来越高、信号通道越来越多”的设计压力。过去极细同轴线束更多被用于笔记本电脑显示模组、摄像头等连接，如今其应用边界正在进一步扩大：在AI视觉设备中，它可以用于摄像头模组与主控板之间的高速数据连接；在工业检测设备中，可用于图像采集模块与处理单元之间的高密度信号连接；在超薄、折叠或具有转轴结构的设备中，则可以利用其较小的连接结构和柔性线缆实现狭小空间布线。I-PEX官方对CABLINE®-SS的产品定位也强调了高速数据传输、窄型结构、0.4mm间距以及水平出线等特点，并展示了线束穿过小型转轴的应用场景。

-------------------------------------------------------------------------------------------------

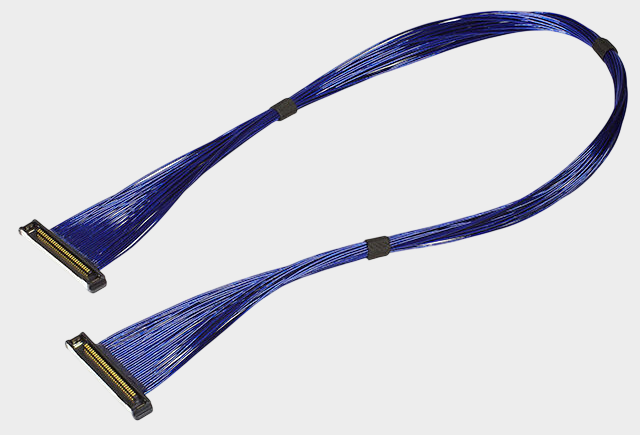

I-PEX 82444-100B-02-D：50Pin高密度极细同轴线束

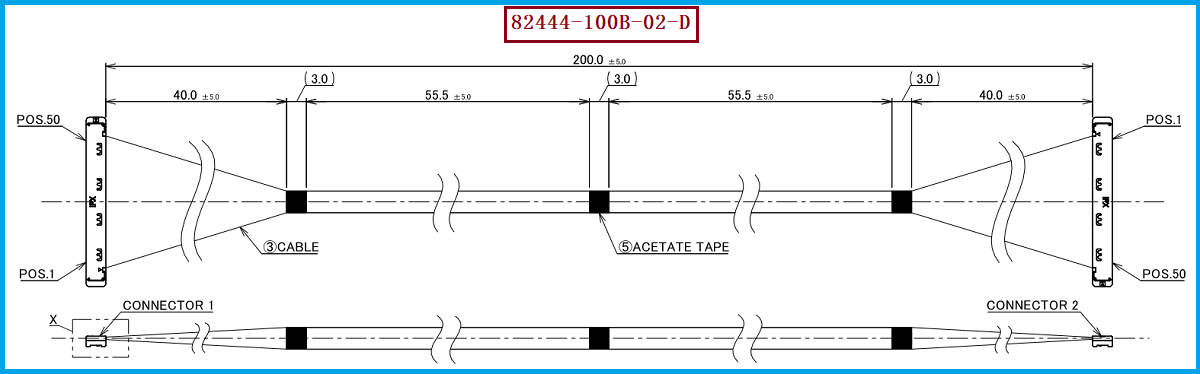

本次对应的产品料号为 I-PEX 82444-100B-02-D，属于CABLINE®-SS 50Pin极细同轴线束。根据I-PEX官方型号资料，该型号采用 Micro-Coaxial 40AWG线材，长度为200mm，Pin Assignment为1-N；同系列还包括100mm的82891-100B-02-D和300mm的82892-100B-02-D，因此工程选型时需要特别区分线长和线序。 该线束的线材端连接器型号为 20373-R50T-06，对应CABLINE®-SS 50Pin Plug Housing；连接器采用50PIN、0.4MM Pitch结构，属于高密度小型化连接方案。I-PEX官方资料显示，CABLINE®-SS整体支持10、14、20、30、32、35、40和50Pin，并支持AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable，其中AWG40也是官方50Pin评估线束采用的线材规格。

-------------------------------------------------------------------------------------------------

为什么越来越多新型设备开始采用极细同轴线束？
对于工程师来说，极细同轴线束的价值并不只是“线更细”，而是在有限空间中同时处理高速信号密度、机械布线和连接可靠性。CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.2mm、Depth为3mm，并提供50Pin规格；在高密度视觉设备内部，可以在有限PCB区域完成更多通道的连接。 同时，Micro-Coaxial Cable本身适合高速信号连接，I-PEX官方展示的CABLINE®-SS高速测试条件采用40Pin、AWG#40、45Ω、100mm以及GSSGSSG Pin Assignment，并将产品定位于16Gbps/Lane应用；实际项目则仍需要根据具体线材、长度、Pin定义、PCB以及系统SI条件进行验证。 对采购人员而言，这意味着选购替代线束时不能只看“50Pin+200mm”几个表面参数，还需要同步确认连接器型号、线材AWG、线序、阻抗、外形尺寸以及高速信号测试要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替代 I-PEX 82444-100B-02-D 的客户，建议工程部门首先确认原线束是否为CABLINE®-SS 50Pin结构，再核对20373-R50T-06连接器、50PIN、0.4MM Pitch、Micro-Coaxial AWG#40、200mm长度以及1-N线序等关键条件。特别需要注意的是，I-PEX官方同时存在50Pin、200mm、1-1线序的 83029-100B-01-D，因此不能仅凭Pin数和长度判断两个线束完全相同。 如果进行国产替代、第二供应商导入或批量采购，建议按照“连接器匹配—Pin数与Pitch确认—线材规格确认—长度确认—线序确认—阻抗与高速SI验证—设备装配验证”的流程进行。我们公司可提供：I-PEX 82444-100B-02-D兼容替代线束方案，可根据客户原装线束规格及设备实际安装需求，对50Pin、0.4MM Pitch、20373-R50T-06配套结构、AWG#40极细同轴线材、200mm长度及线序要求进行兼容开发和样品验证。

-------------------------------------------------------------------------------------------------

极细同轴线束正在成为新型高速设备内部连接的重要方案
从笔记本、显示设备到AI视觉、工业相机、智能检测、机器人及高速数据采集设备，极细同轴线束的应用正在从传统的“显示连接”逐步向更多高密度、高速率、小空间设备延伸。I-PEX 82444-100B-02-D作为CABLINE®-SS 50Pin极细同轴线束，采用Micro-Coaxial AWG#40线材，长度200mm、1-N线序，并配套20373-R50T-06、50PIN、0.4MM Pitch连接器结构，适合对空间利用率和高速连接提出较高要求的设备进行选型参考。 对工程师而言，应重点关注高速信号完整性与机械适配；对采购人员而言，则应重点确认完整型号、连接器、线材、长度和线序，避免因参数不完整造成替代失配。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。通过针对原型号进行结构、电气和应用验证，可以为国产替代及供应链多元化提供更加可靠的极细同轴线束解决方案。
