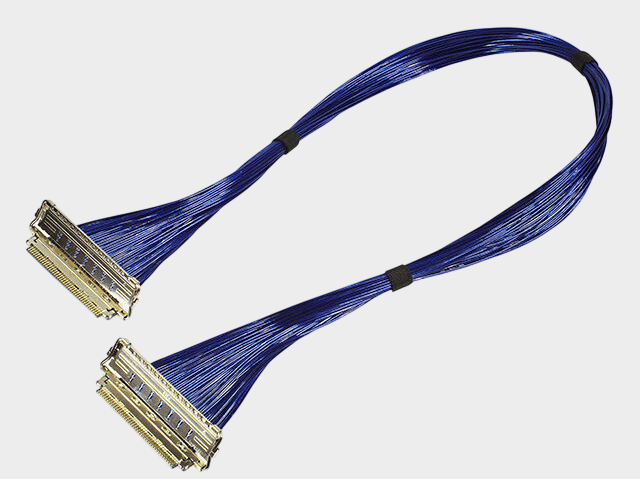

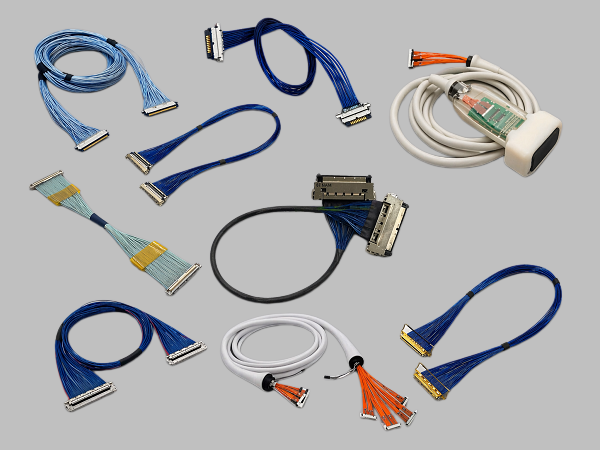

I-PEX 83029-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

83029-100B-01-D是什么？工程选型首先关注哪些参数？

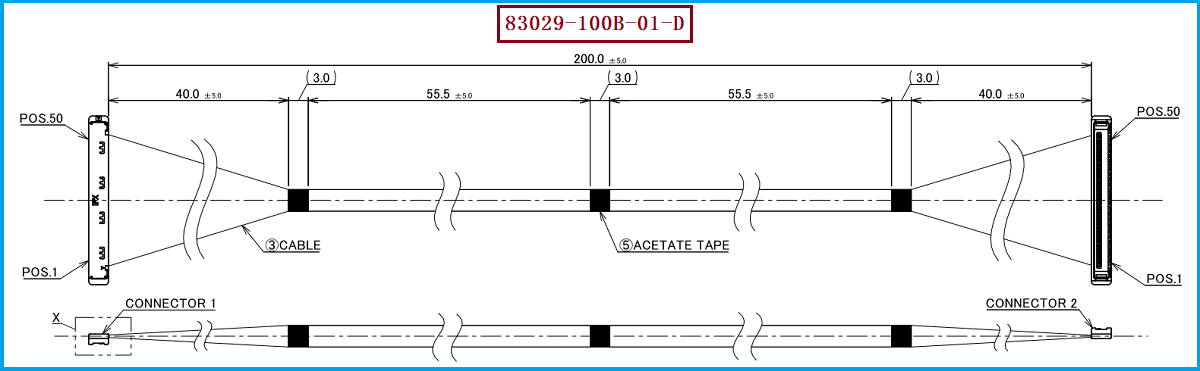

在笔记本电脑、显示设备、工业视觉设备及其他空间受限的电子产品中，50Pin高速极细同轴线束需要同时满足小型化、高速信号传输、线序准确以及连接可靠等要求。I-PEX CABLINE®-SS系列采用0.4mm Contact Pitch、Vertical Right Angle结构，支持10/14/20/30/32/35/40/50Pin规格；官方页面显示，50Pin 1-1、200mm对应的Harness型号为83029-100B-01-D。 根据对应工程图纸，该型号采用50根Micro-Coaxial Cable，线材规格为AWG#40，图纸定义阻抗为50Ω，整体标称长度为200mm，两端使用相同的50Pin连接器结构。线材端使用的连接器型号为20373-R50T-06，并配合2182-050-04 Metal Cover；对应板端配对连接器型号为20374-R50E-31。对于工程师而言，确认这些基础参数比单纯确认“CABLINE®-SS 50P”更加重要，因为Pin数、线径、阻抗、长度、连接器及线位定义共同决定了一款极细同轴线束能否真正用于原有系统。

-------------------------------------------------------------------------------------------------

极细同轴线束常见问题：为什么同样是50Pin，替代线束仍可能无法直接使用？
在实际选型和替代过程中，经常会遇到“连接器型号一样，为什么线束还是不能正常使用”的问题。原因通常并不只是连接器本身，而是线材、电气参数、线位以及线束结构共同影响系统性能。以83029-100B-01-D为例，其线位定义为1-1，也就是对应Pin直通，1脚对应1脚、2脚对应2脚，依次保持对应关系；如果替代产品采用了不同的Pin Assignment，即使连接器规格和外观相同，也可能导致高速信号、电源或控制信号连接错误。同时，极细同轴线的阻抗也是工程师需要重点确认的参数，该型号工程图纸对应AWG#40、50Ω Micro-Coaxial Cable，而I-PEX对CABLINE®-SS高速性能的官方测试则采用AWG#40、45Ω、100mm的Micro-Coaxial Cable进行参考测试，因此实际项目不能简单地把不同阻抗规格视为完全等效，而应按照客户系统的SI要求、线材规格及具体应用条件进行匹配。 此外，线束长度、弯折路径、端部固定、屏蔽连续性以及连接器压接/组装质量，同样可能影响高速信号完整性和长期可靠性，这也是极细同轴线束替代开发中需要重点验证的部分。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要寻找I-PEX CABLINE®-SS 83029-100B-01-D兼容替代线束的工程师和采购人员，建议不要仅按照“50Pin”进行采购，而应建立完整的料号对应关系：首先确认目标产品为83029-100B-01-D，Pin数为50Pin，线材端连接器型号为20373-R50T-06，线位定义为1-1，再进一步核对AWG#40 Micro-Coaxial Cable、50Ω、200mm长度以及两端连接器结构等要求。I-PEX官方页面显示，CABLINE®-SS 50Pin还存在100mm、200mm、300mm以及1-N和1-1等不同Harness组合，因此采购时必须把“Pin数+长度+线位”作为完整的选型条件，而不能只写CABLINE®-SS 50P。 对于需要国产化、第二供应商或成本优化的项目，可根据原厂工程图纸建立一对一的兼容规格，在连接器型号、线材规格、Pin Assignment、长度及端部工艺等关键参数保持匹配的基础上进行样品验证和批量导入。我们公司可提供：I-PEX 83029-100B-01-D兼容替代线束方案，可围绕50Pin、AWG#40 Micro-Coaxial Cable、1-1线位定义及指定连接器进行极细同轴线束的打样、生产与规格匹配，为工程开发和采购选型提供替代供应方案。

-------------------------------------------------------------------------------------------------

从工程验证到批量采购：替代极细同轴线束需要关注什么？
对于研发工程师，替代线束导入通常建议先进行样品验证，再进入小批量和量产阶段。样品阶段重点确认连接器是否能够与原PCB端正常配合，50个Pin是否全部对应，1-1线位定义是否与原设计一致，同时检查200mm长度、线束走向以及端部固定结构是否满足设备内部装配空间要求；如果应用涉及高速信号，还需要结合实际系统进行阻抗、插损、回损、串扰等信号完整性验证。CABLINE®-SS官方资料显示，该系列采用0.4mm间距、1.65±0.2mm结合高度，并支持包括V-by-One US、HDMI 2.1、USB 3.2 Gen 2、eDP等在内的多种高速应用参考。 对采购人员而言，则应重点确认供应商是否能够稳定提供与原型号对应的连接器、线材、长度及线序，并关注样品与量产产品的一致性。尤其对于50Pin极细同轴线束，单根线芯数量较多，任何一个Pin位错误都可能导致整条线束无法正常使用，因此建议将料号、连接器型号、线位定义、线径、阻抗和长度作为采购规格书中的关键项目进行锁定。

-------------------------------------------------------------------------------------------------

围绕83029-100B-01-D建立可验证的兼容替代方案
I-PEX CABLINE®-SS 83029-100B-01-D是一款50Pin、200mm、1-1线位定义的极细同轴线束，对应线材端连接器型号为20373-R50T-06，适用于对空间、信号传输和线束集成度有要求的电子设备。对于工程师来说，替代开发的核心不是简单复制外观，而是实现连接器、50Pin线位、AWG#40 Micro-Coaxial Cable、阻抗、长度及装配结构等关键参数的匹配；对于采购人员来说，则应通过明确的料号和技术规格降低选型错误，并通过样品验证确认兼容性。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。针对原厂线束存在的交期、供应渠道或国产化需求，我们公司可提供83029-100B-01-D兼容替代线束方案，支持根据实际项目需求进行极细同轴线束规格匹配与生产，为研发验证、替代选型及批量采购提供参考。
