极细同轴线束为什么弯折后容易出现信号问题？
在笔记本电脑、显示模组、摄像头、AI视觉设备等产品中，极细同轴线束经常需要经过转轴、狭窄腔体或活动机构，因此“能不能弯、弯折后还能不能稳定传输高速信号”是工程师在选型时非常关注的问题。极细同轴线并不是普通导线，内部由中心导体、绝缘层、屏蔽层等结构组成，当线缆受到过小弯曲半径、反复折弯或局部挤压时，内部几何结构可能发生变化，使特性阻抗、寄生参数以及信号传播环境发生改变。对于高速差分信号而言，这种变化可能进一步表现为反射、插入损耗增加、串扰变化以及信号眼图裕量下降，因此设备可能出现画面闪烁、黑屏、数据传输异常或通信稳定性下降。I-PEX CABLINE®-SS 本身采用0.4mm间距、垂直直角结构，并强调窄型设计，其线束可以通过小型转轴；因此在实际应用中，连接器能够通过狭窄空间并不意味着线束可以无限制弯折，线束弯曲半径、出线方向和固定方式仍需要结合具体结构进行设计。

-------------------------------------------------------------------------------------------------

I-PEX 83026-100B-01-D的规格与弯折应用有什么关系？

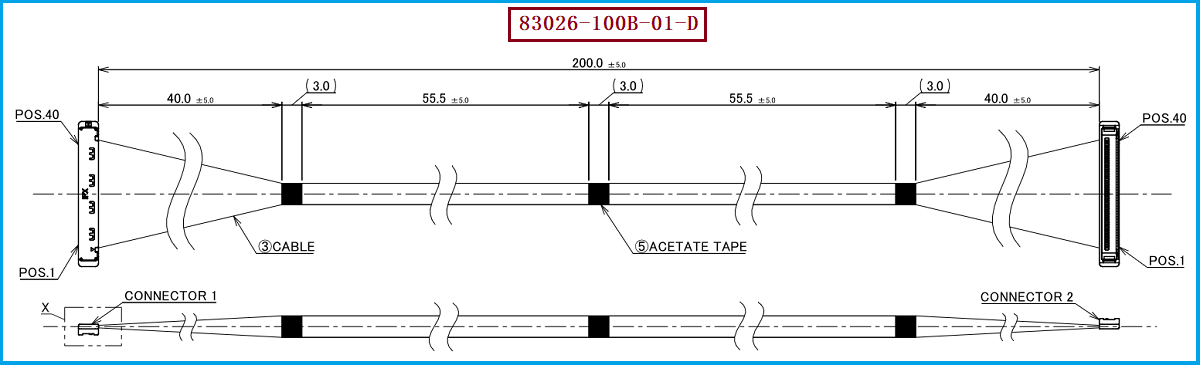

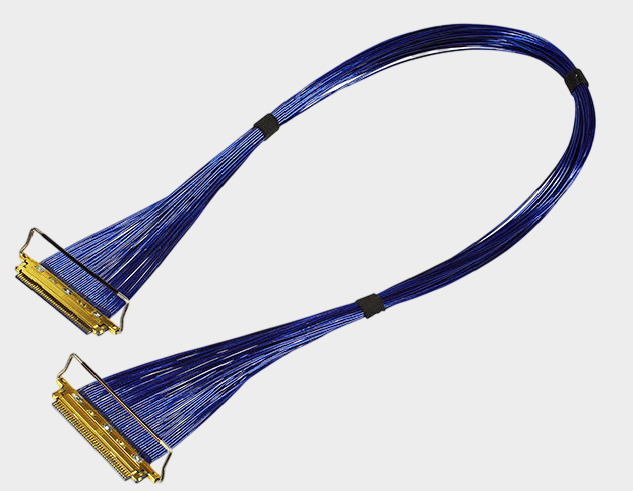

本次关注的极细同轴线束产品料号为 I-PEX 83026-100B-01-D，属于 CABLINE®-SS 40P Harness，官方型号信息显示其长度为 200mm、Pin Assignment 为 1-1。其线材端使用的连接器型号为 20373-R40T-06，对应40Pin结构，连接器端子间距为 0.4mm。CABLINE®-SS 40P 的结构尺寸强调小型化，结合高度约为1.65±0.2mm、连接器深度3mm，可用于空间受限的设备内部连接。对于工程师而言，83026-100B-01-D这类线束在经过转轴或狭窄区域时，不能只关注“线束长度是否足够”，还需要关注实际安装后的弯曲半径、弯折方向、应力集中位置以及线束是否被壳体压迫；尤其在高速信号应用中，如果弯折造成线芯与屏蔽结构发生明显形变，就可能导致传输特性发生变化。

-------------------------------------------------------------------------------------------------

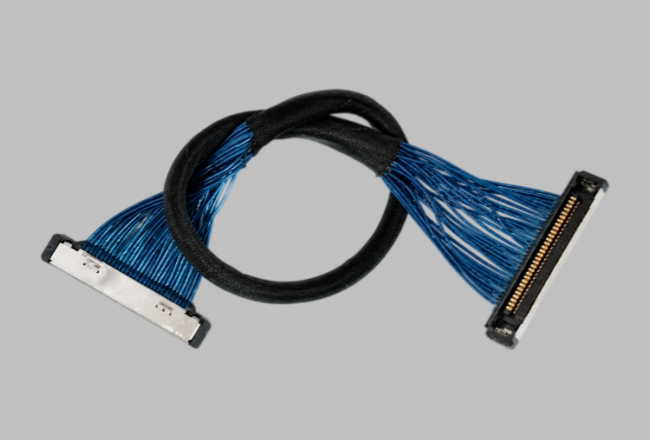

20373-R40T-06可适配哪些AWG线材？替代开发不能只看连接器型号
对于 20373-R40T-06 这一40Pin CABLINE®-SS公座主体，选型时不能简单理解为“只要连接器型号相同，任何极细同轴线都可以使用”。I-PEX官方CABLINE®-SS资料显示，该系列 Micro-Coaxial Cable 可配合 AWG36、AWG38、AWG40、AWG42，其中AWG42特别标注“Characteristic impedance unmatching”，因此高速信号应用需要谨慎评估；此外该系列还支持 AWG34、AWG36 Discrete Wire。而本次 83026-100B-01-D 属于40P、200mm、1-1的Micro-Coaxial Cable Harness，官方页面的40P评估线束系列采用AWG40极细同轴线，因此在进行兼容替代时，应重点核对AWG规格、阻抗、屏蔽结构、线序、长度以及端接工艺，而不是只按照外观尺寸进行复制。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于工程师，如果原设备使用的是 I-PEX 83026-100B-01-D，建议优先确认40P、0.4mm Pitch、200mm长度以及1-1直通线序，再结合实际走线路径确定线材规格和允许弯曲状态；如果设备需要经过转轴，应重点评估弯折区域是否存在反复运动、过小弯曲半径或局部夹压，并通过高速信号测试验证弯折前后的传输性能。对于采购人员，则建议在询价和国产替代时同时锁定 83026-100B-01-D、20373-R40T-06、40PIN、0.4mm、200mm、1-1、对应AWG线材等关键条件，避免出现“连接器相同但线材或线序不同”的非完全兼容情况。我们公司可提供：I-PEX 83026-100B-01-D兼容替代线束方案，可根据客户实际设备结构和技术要求，对极细同轴线规格、连接器端接、长度、线序及整体线束结构进行匹配开发，为工程验证、样品试制及批量采购提供替代线束支持。

-------------------------------------------------------------------------------------------------

极细同轴线束替代的关键，不只是“能不能弯”
极细同轴线束弯折后影响信号传输，本质上与线缆内部结构变化以及高速信号对阻抗连续性、损耗和串扰的敏感性有关。因此，对于 I-PEX 83026-100B-01-D 这类40P高速极细同轴线束，工程设计不能只关注连接器能否装配，还应综合考虑线材AWG、阻抗特性、弯曲半径、弯折次数、固定方式、线序及高速信号完整性。CABLINE®-SS支持多种Micro-Coaxial线材规格，并采用0.4mm Pitch、W-Point双触点等设计，适合空间受限的高速连接场景。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。对于需要国产替代或第二供应商方案的项目，只有同时做到连接器兼容、线材匹配、结构尺寸一致、线序正确以及信号性能经过验证，才能真正实现可靠的极细同轴线束替代。
