I-PEX 83025-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

屏幕黑屏不一定是屏幕坏了，极细同轴线束同样可能是关键原因
在笔记本电脑、平板、工业显示设备及高速视觉设备中，屏幕出现黑屏、闪屏、花屏、间歇性无显示等问题时，工程师通常会优先检查屏幕模组、主板接口以及显示芯片，但连接主板与显示端之间的极细同轴线束同样不能忽视。尤其是在高速差分信号传输场景中，线束不仅承担电气连接，还需要维持稳定的阻抗、屏蔽及信号完整性。当线束出现端接不良、内部导体或屏蔽结构受损、连接器接触异常、弯折疲劳或线序错误时，就可能造成高速显示信号衰减、反射、串扰或间歇性中断，最终表现为黑屏或显示异常。因此，判断“为什么极细同轴线束会导致屏幕黑屏”，不能只看线材有没有断，还需要从线材、连接器、端接工艺、线序和机械可靠性几个方面综合分析。

-------------------------------------------------------------------------------------------------

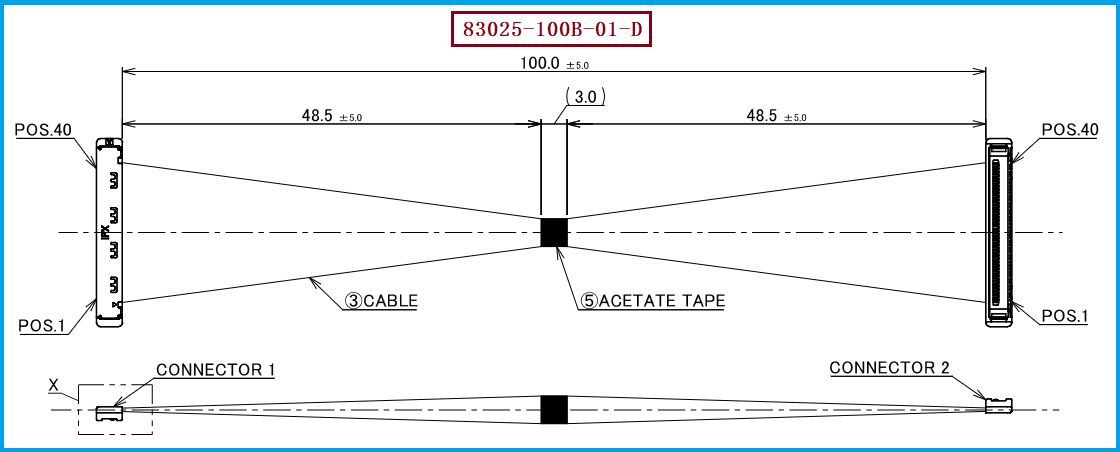

I-PEX 83025-100B-01-D：40PIN、0.4MM间距、100mm的1-1极细同轴线束
本次对应的产品为 I-PEX 83025-100B-01-D，属于 CABLINE®-SS 40P极细同轴线束，官方型号资料显示其为 100mm、1-1结构；与之配套的线材端连接器型号为 20373-R40T-06，对应40PIN，连接器Contact Pitch为0.4mm。I-PEX官方资料显示，CABLINE®-SS采用0.4mm间距、Vertical Right Angle结构，结合高度为1.65±0.2mm，并提供10、14、20、30、32、35、40、50PIN等规格；官方高速测试示例采用40P、AWG#40 Micro-Coaxial Cable、45Ω、100mm线长。 对工程师而言，83025并不是普通的“40芯排线”，其40根极细同轴通道需要保持合理的电气一致性和端接精度；而对采购人员而言，选购替代线束时则应准确锁定83025-100B-01-D、20373-R40T-06、40PIN、0.4mm、100mm、1-1这些关键条件，避免将同系列的1-N型号或200mm、300mm型号混淆。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束故障会引起黑屏？关键在信号完整性和连接可靠性
屏幕黑屏往往不是“整条线完全断掉”才会发生，高速信号链路对线束状态更加敏感。例如极细同轴线内部局部损伤、屏蔽层异常、端接区域加工不稳定，或者连接器端子接触状态发生变化，都可能使高速差分信号质量下降；如果线束长期处于弯折、转轴运动或装配应力环境中，问题还可能表现为静止时正常、开合设备后黑屏或闪屏。此外，83025属于1-1直通线序，不能与CABLINE®-SS同样为40P的1-N线束直接混用；I-PEX官方资料同时列出了40P的82889（100mm 1-N）、81464（200mm 1-N）、82890（300mm 1-N）以及83025（100mm 1-1）等型号，说明即使PIN数相同，线序和长度不同也可能对应不同的系统连接要求。 因此，在排查黑屏问题时，应结合万用表导通检查、端子接触状态检查以及高速信号完整性验证，而不能只凭“线没有断”判断线束正常。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只复制外形，更要复制关键技术条件

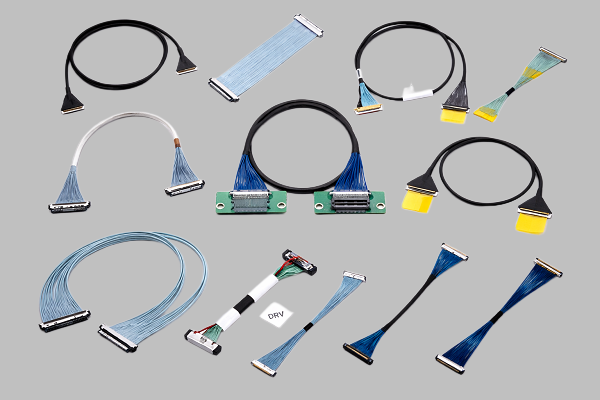

针对 I-PEX 83025-100B-01-D 的兼容替代开发，建议工程师首先确认原线束的40PIN、0.4mm Pitch、100mm长度、1-1线序、AWG规格及实际系统接口定义，其次确认线材端连接器 20373-R40T-06 的匹配关系及装配空间，再根据设备实际应用验证信号完整性、接触稳定性和弯折后的工作状态。I-PEX官方资料显示CABLINE®-SS可配合AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable，且产品支持多种高速接口应用；同时官方页面还强调W-Point双触点结构用于提高接触可靠性。 对采购人员而言，替代供应商评估不能只比较单价，应同步确认料号对应关系、连接器规格、线长、线序、线材规格、端接质量和样品验证结果。我们公司可提供：I-PEX 83025-100B-01-D兼容替代线束方案，可依据客户原有线束的规格及应用要求进行极细同轴线束的生产制造与兼容开发，适用于需要替代原装线束、优化采购供应链或进行国产化替代的项目。

-------------------------------------------------------------------------------------------------

解决黑屏问题，极细同轴线束需要从“电气+结构+工艺”综合判断
对于高速显示设备而言，极细同轴线束虽然体积很小，却是连接主板与显示模组的重要信号通道。I-PEX 83025-100B-01-D采用CABLINE®-SS 40P平台，配套线材端连接器为20373-R40T-06，40PIN、0.4mm间距，100mm、1-1结构；当设备出现黑屏、闪屏或信号不稳定时，应重点检查线束端接、导通、线序、信号完整性以及长期弯折后的可靠性，而不是简单判断为屏幕本体故障。对于工程师，正确的替代重点是确保关键电气和机械参数匹配；我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。对于采购人员，则应确认替代产品是否能够真正对应原料号并通过样品验证。选择合适的极细同轴线束替代方案，可以在保证系统连接需求的同时，为后续供应链国产化和成本优化提供更多选择。
