I-PEX 82890-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

极细同轴线束替代，真正难点不只是“尺寸做一样”

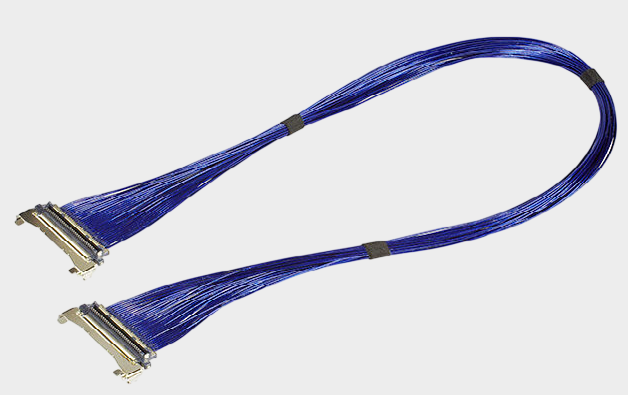

对于工程师和采购人员而言，当设备中的I-PEX极细同轴线束需要寻找替代产品时，很多人首先关注的是Pin数、线长和连接器型号，但对于高速应用来说，极细同轴线束替代并不是简单复制外形尺寸，而是对线材、阻抗、线序、端接、结构尺寸以及加工一致性进行整体匹配。本次分析的目标型号为 I-PEX 82890-100B-02-D，属于CABLINE®-SS 40P极细同轴线束，官方资料显示该型号为40Pin、Micro-Coaxial Cable、AWG#40、300mm、1-N。I-PEX官方产品页面同时显示，CABLINE®-SS采用0.4mm Pitch、Vertical Right Angle结构，Mated Height为1.65±0.2mm，并面向高速信号传输应用。 因此，替代线束真正需要复制的是整个电气和机械连接关系，而不是单纯复制一条“看起来一样”的线。

-------------------------------------------------------------------------------------------------

82890-100B-02-D的核心参数，决定了替代加工的技术基础

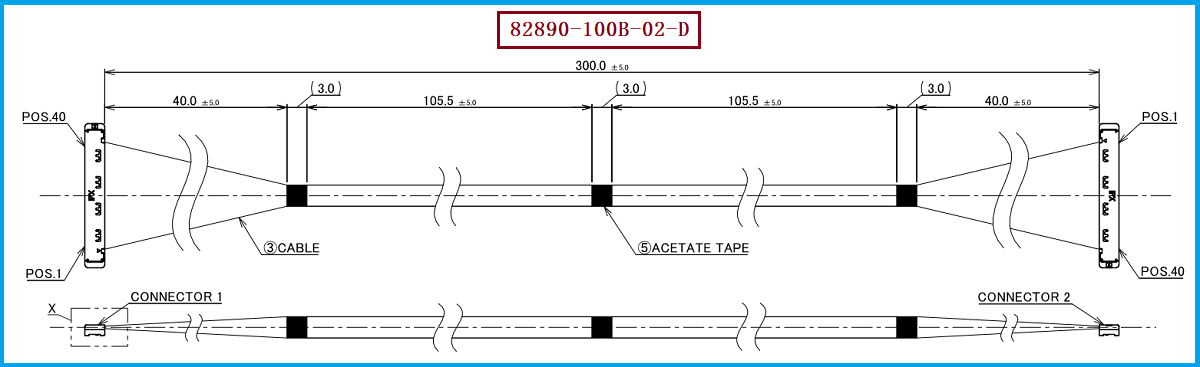

从I-PEX官方资料来看，82890-100B-02-D属于CABLINE®-SS 40P 1-N系列中的300mm版本，同系列还包括82889-100B-02-D的100mm版本以及81464-100B-02-D的200mm版本。82890的关键特征是40P、AWG#40 Micro-Coaxial Cable、300mm、1-N线位定义，因此工程师在进行替代设计时，首先需要保证40个信号通道的对应关系准确，同时控制线材排列、端部固定和整体长度的一致性。尤其是“1-N”并非普通的1-1直通定义，两端Pin位需要按照原始工程图进行对应，不能仅根据连接器外观判断。对于300mm长度的高速极细同轴线束，还需要考虑线缆长度增加后可能带来的信号衰减、反射、串扰及阻抗一致性问题。I-PEX官方CABLINE®-SS页面给出的高速测试条件为40P、AWG#40、45Ω、100mm、GSSGSSG，并明确提供16Gbps/Lane应用参考，因此在替代开发过程中，高速信号完整性也是需要重点验证的项目。

-------------------------------------------------------------------------------------------------

极细同轴线束替代的关键技术，在于线材、端接、阻抗与结构协同
对于工程师来说，真正影响替代线束性能的通常是几个环节共同作用：首先是极细同轴线材选型，需要根据原线束的AWG、阻抗和高速信号要求进行匹配；其次是端接加工技术，40P极细同轴线束中每根线缆都需要保持稳定的导体连接、绝缘结构和屏蔽关系，端接一致性不足可能导致不同通道之间出现性能差异；再次是阻抗控制和信号完整性，高速信号传输不能只测试导通，还需要根据实际应用关注插入损耗、回波损耗、串扰等指标；最后是机械结构一致性，包括连接器方向、出线状态、线束固定、弯折半径以及300mm整体长度。CABLINE®-SS采用0.4mm间距和W-Point双触点设计，官方资料还提供了40P等多种Pin数规格以及AWG36～AWG42 Micro-Coaxial Cable适配信息，因此替代线束需要同时满足机械兼容和电气性能要求，而不能只追求低成本。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

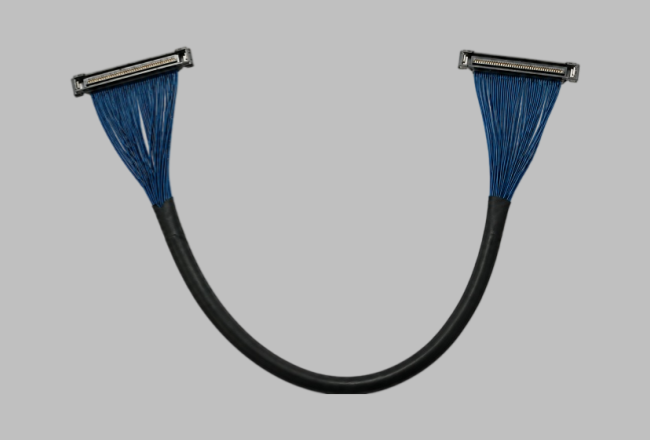

针对 I-PEX 82890-100B-02-D 的替代选型，工程师和采购人员建议按照“料号→Pin数→线位定义→线材规格→连接器→长度→高速性能→实际装机验证”的顺序进行确认。你指定的线材端连接器型号为 20373-R40T-06，但这里存在一个需要特别核对的工程问题：I-PEX官方CABLINE®-SS推荐料号中，20373-R40T-06明确对应40Pin Plug Housing，而40Pin Plug Housing为20373-R40T-06；由于82890-100B-02-D官方定义为40P，因此正式打样、采购或BOM确认前，应核对原设备实际使用的连接器型号，避免出现Pin数不匹配。 在替代方案方面，可以按照82890-100B-02-D的40P、AWG#40、300mm、1-N等核心条件进行兼容开发，并结合客户样品、图纸及实际装机空间进行端接结构确认。我们公司可提供：I-PEX 82890-100B-02-D兼容替代线束方案，可针对工程验证、第二供应商导入、国产替代以及批量采购需求进行极细同轴线束打样和生产制造。

-------------------------------------------------------------------------------------------------

真正可靠的替代，是做到“机械兼容+电气匹配+加工一致”
极细同轴线束替代不是简单复制，尤其是I-PEX CABLINE®-SS这类0.4mm Pitch、高密度、高速应用连接器配套线束，更需要从线材规格、阻抗控制、Pin定义、连接器匹配、端接工艺和机械尺寸等多个方面进行系统验证。对于 I-PEX 82890-100B-02-D，其核心识别参数为40P、AWG#40 Micro-Coaxial Cable、300mm、1-N，这些参数应作为替代开发和采购询价的重要基础。 对工程师而言，应重点验证信号完整性和装机兼容性；我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对采购人员而言，则应重点确认料号对应关系、规格一致性、供应稳定性和批量制造能力。通过对这些关键技术进行系统控制，才能真正实现可验证、可装机、可批量使用的极细同轴线束兼容替代方案。
