I-PEX 81464-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

屏幕黑屏不一定是屏幕坏了，极细同轴线束同样可能成为故障源

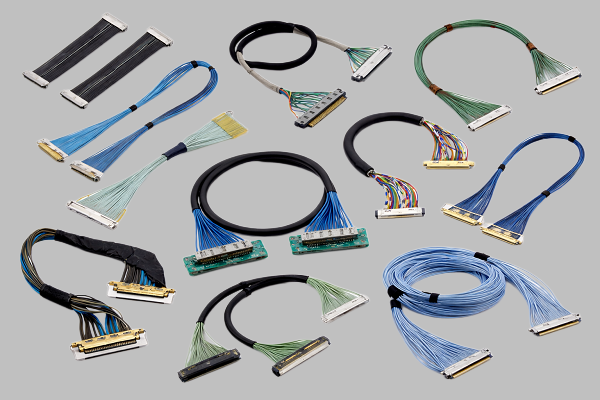

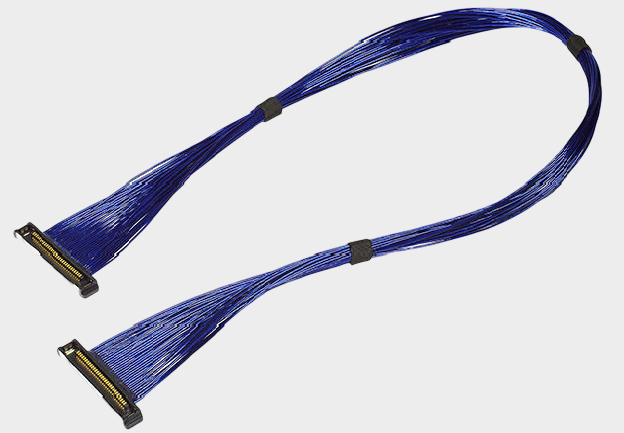

在笔记本电脑、平板、高速显示设备以及工业视觉设备中，屏幕与主板之间通常需要通过高速线束传输显示数据。当设备出现“开机正常但屏幕黑屏”“偶发黑屏”“转动屏幕后出现闪屏或黑屏”等现象时，工程师除了检查屏幕、主板和驱动电路，也需要重点排查内部极细同轴线束。以 I-PEX 81464-100B-02-D 为例，该产品属于CABLINE®-SS 40P极细同轴线束，采用200mm长度、AWG#40 Micro-Coaxial Cable、1-N线序结构；I-PEX的CABLINE®-SS连接器采用0.4mm间距、Vertical Right Angle结构，官方资料显示其高速性能测试采用40P、AWG#40、45Ω、100mm Micro-Coaxial Cable，并验证16Gbps/Lane级高速传输。 因此，当线束出现端接不良、阻抗异常、屏蔽受损、线序错误、局部折损或连接器接触异常时，就可能导致高速显示信号无法稳定到达屏端，最终表现为黑屏、闪屏、花屏或间歇性显示异常。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束异常会造成黑屏？核心在于高速信号完整性
对于高速显示链路而言，极细同轴线束承担的不只是“把两端连接起来”的作用，其导体、绝缘层、屏蔽层以及连接器端接共同构成完整的高速传输通道。以 81464-100B-02-D 为例，PDF明确对应40P、200mm、AWG#40、50Ω Micro-Coaxial Cable，并采用1-N线序；如果生产过程中线材阻抗控制不稳定、屏蔽结构受到破坏、端接区域加工不到位，或者某一根信号线出现断裂、虚接，就可能造成差分信号衰减、反射或噪声增加。当信号质量下降到系统接收端无法正确识别时，显示链路就可能出现无图像输出。对于工程师而言，这也是为什么“更换一根线束后屏幕恢复正常”并不意味着线束只是一个普通易耗连接件，而是说明线束本身可能已经成为高速信号链路的一部分。对于采购人员而言，选择替代线束时也不能只比较长度和价格，而应同时确认AWG、阻抗、Pin数、线序、连接器结构和加工一致性。I-PEX官方资料显示CABLINE®-SS支持AWG36、38、40、42等Micro-Coaxial Cable，并特别指出AWG42存在特性阻抗不匹配的注意事项。

-------------------------------------------------------------------------------------------------

200mm线长与40P结构，对替代线束的加工一致性提出更高要求

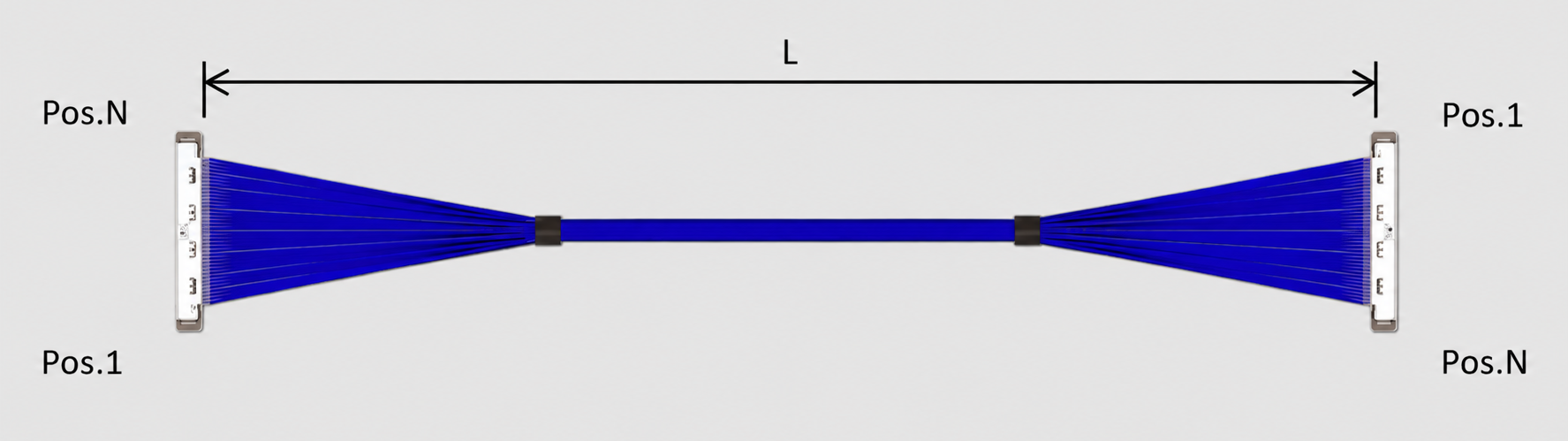

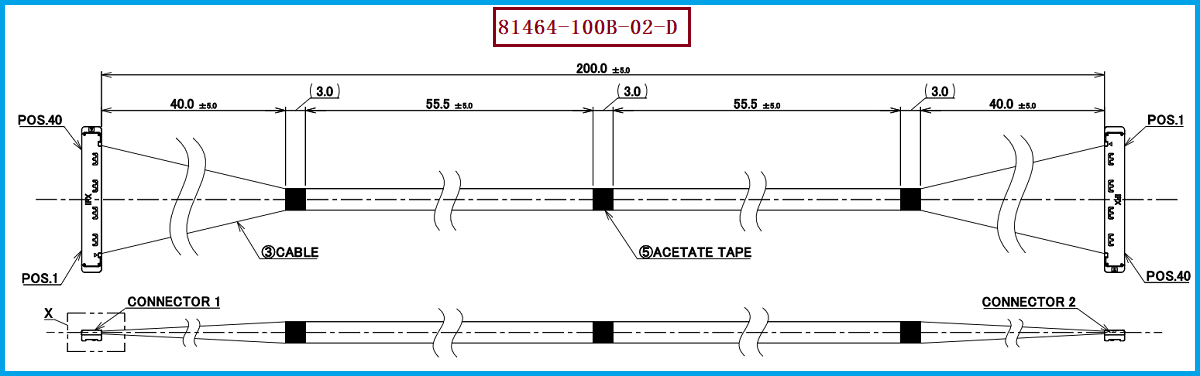

I-PEX 81464-100B-02-D的一个重要特征是200mm长度，并且属于40P、1-N结构。I-PEX官方型号页面同时列出了40P的100mm型号82889、200mm型号81464和300mm型号82890，说明相同Pin数下，不同长度和线序结构均对应不同Harness型号，不能简单互换。 对工程师来说，200mm线束在设备内部通常需要经过一定的走线、弯折或固定区域，因此替代产品除了要保证总长度，还需要控制两端连接器位置、线序方向、线束成形及固定方式；对于采购人员而言，则需要关注供应商是否能够稳定批量复制这些尺寸和工艺，而不仅仅是提供一条样品。我们的极细同轴线束制造可围绕原始工程图进行线材裁切、端接、固定和成品检测，针对AWG#40极细同轴线束重点控制端接一致性、阻抗匹配和线序准确性。我们公司可提供：I-PEX 81464-100B-02-D兼容替代线束方案，可根据客户工程图、实物样品及BOM要求进行200mm极细同轴线束的兼容替代开发。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替换 81464-100B-02-D 的项目，建议工程师和采购人员按照“连接器—Pin数—线材—阻抗—长度—线序—结构尺寸”进行完整确认。目标型号为CABLINE®-SS 40P、200mm、AWG#40、1-N极细同轴线束，不能直接用同系列的30P、35P或其他长度产品代替；尤其要注意1-N与1-1两种线序不能混用。I-PEX官方40P推荐连接器包括20373-R40T-06 Plug Housing、20380-R40T-16 Plug Cable Assembly以及20374-R40E-31 Receptacle，而你提供的20373-R35T-06在I-PEX官方料号表中对应35Pin Plug Housing，因此如果目标确实是40P的81464-100B-02-D，建议在正式下单和打样前再次核对客户BOM、原装实物及连接器Pin数，以确认是否应采用20373-R40T-06。 在替代开发阶段，还应重点验证200mm实际长度、1-N线序、AWG#40线材、阻抗、端接质量以及装机后的高速信号完整性，从而避免“尺寸看似兼容、实际装机仍然黑屏”的情况。

-------------------------------------------------------------------------------------------------

极细同轴线束不是普通连接线，稳定的高速传输才是避免黑屏的关键
极细同轴线束出现问题后之所以可能导致屏幕黑屏，是因为它本身就是高速显示信号传输链路的重要组成部分；当线材、端接、屏蔽、连接器接触或线序出现异常时，都可能影响信号质量并最终表现为黑屏、闪屏或显示不稳定。I-PEX 81464-100B-02-D作为CABLINE®-SS 40P、200mm、AWG#40、1-N极细同轴线束，其替代开发不能只关注“200mm”这个长度参数，还需要同时保证连接器匹配、40P Pin数、AWG#40线材、阻抗控制、线序定义和成品加工一致性。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于需要进行国产替代、批量采购或老设备维修的客户，我们可围绕该型号开展兼容替代线束开发，为工程验证、样品打样及批量供货提供相应的极细同轴线束解决方案。
