I-PEX 82889-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

极细同轴线束替代，核心不是“做出一样的外观”

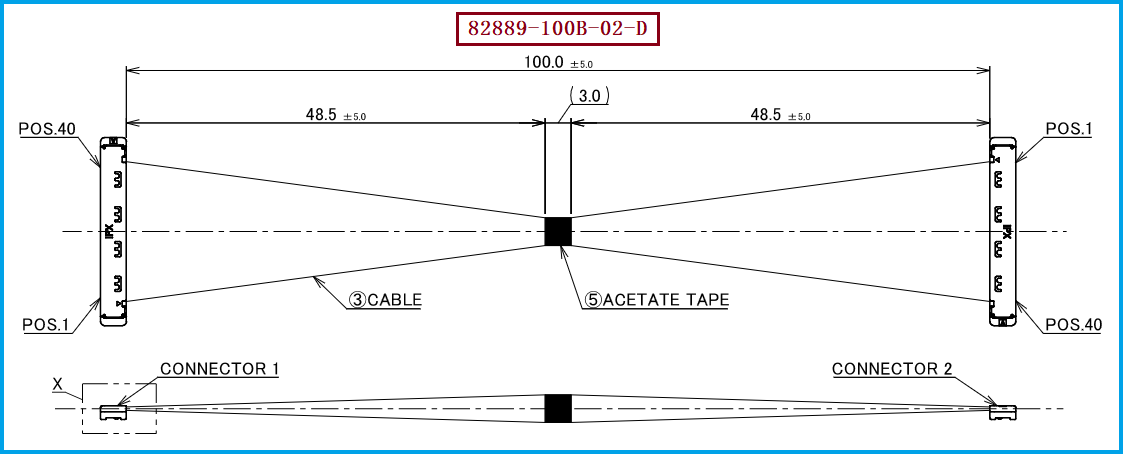

对于工程师和采购人员来说，寻找I-PEX CABLINE®-SS极细同轴线束的兼容替代产品时，真正需要关注的并不是线束“看起来一样”，而是替代产品能否在连接器匹配、Pin位定义、线材规格、电气性能、机械尺寸和批量一致性等方面满足原设计要求。以本次对应的 I-PEX 82889-100B-02-D 为例，该型号属于CABLINE®-SS 40P、100mm、1-N结构的极细同轴线束，官方页面同时显示CABLINE®-SS采用0.4mm Contact Pitch、1.65±0.2mm结合高度、3mm深度，并支持AWG#40 Micro-Coaxial Cable。 因此，替代开发并不是简单采购同规格连接器再压一条线，而需要围绕原线束的整体结构进行重新验证，包括线材外径、阻抗、屏蔽结构、端接精度、线序、长度公差以及连接器装配可靠性等。对于需要寻找国产替代或第二供应商的企业而言，只有这些关键指标同时满足，替代线束才真正具备工程应用价值。

-------------------------------------------------------------------------------------------------

高速信号替代的关键，在于阻抗和信号完整性控制
CABLINE®-SS面向高速信号连接应用，I-PEX官方资料给出的测试条件包括40P连接器、AWG#40 Micro-Coaxial Cable、45Ω、100mm线长以及GSSGSSG Pin Assignment，并以16Gbps/Lane高速应用进行性能展示。 因此，在 82889-100B-02-D兼容替代开发过程中，AWG#40并不仅仅代表线材粗细，更关系到整个高速链路的电气性能。极细同轴线的导体尺寸、绝缘层、屏蔽层、外径以及端接区域都会影响阻抗连续性；如果替代线束只追求“AWG相同”和“长度相同”，却没有做好阻抗控制，就可能在高速传输过程中产生插损、回损、串扰等问题。因此，我们在极细同轴线束替代制造中，会从线材结构、端接工艺和成品一致性等环节进行控制，使替代线束不仅在机械尺寸上接近原产品，同时兼顾高速信号传输所需要的电气性能。我们公司可提供：I-PEX 82889-100B-02-D兼容替代线束方案，可按照客户原线束规格进一步确认线长、Pin位定义、线材阻抗及实际应用要求。

-------------------------------------------------------------------------------------------------

连接器端接、线序和尺寸，是替代线束能否直接装机的关键
对于采购人员而言，兼容替代最容易忽略的往往是连接器和线序。CABLINE®-SS本身采用0.4mm超细间距结构，并具有窄型设计，官方资料显示可配合极细同轴线应用于狭窄结构空间；同时，官方标准线束既存在1-N，也存在1-1两种结构，例如40P中82889为100mm 1-N，而83025则为100mm 1-1，因此即使Pin数、线长和连接器系列完全相同，也不能默认两者可以直接互换。 本次指定的线材端连接器型号为 20373-R35T-06，可适配 AWG#40 极细同轴线；在实际替代项目中，还需要同步确认连接器Pin数、配合端型号、线序关系、出线方向、端接高度及线束成型尺寸。特别需要指出的是，I-PEX官方目录显示20373-R35T-06属于35P Plug Housing，而82889属于40P线束，因此工程打样前应以客户实物、BOM或原厂图纸最终核对连接器Pin数，避免因料号位数差异造成装配风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户现有产品使用的是 I-PEX CABLINE®-SS 82889-100B-02-D，建议工程师和采购人员首先确认完整料号，而不是仅以“CABLINE-SS 40P”进行采购；其次确认100mm线长、1-N线序、AWG#40 Micro-Coaxial Cable以及实际阻抗要求，再核对线材端连接器型号、配合端连接器、Pin定义和机械安装空间。I-PEX官方CABLINE®-SS系列还提供不同Pin数及不同长度的标准Harness，例如40P 1-N结构包括82889（100mm）、81464（200mm）和82890（300mm），同时还有1-1结构的83025、83026和83027，因此替代开发时应根据原产品的完整料号进行一一对应，而不能只依据系列名称选择。 对于需要国产替代、降低采购成本、增加供应商或解决原型号交期问题的项目，我们可根据客户提供的原线束、工程图或样品，对连接器、AWG#40极细同轴线、线长、Pin位定义及端接结构进行匹配开发，并提供相应的兼容替代线束方案。

-------------------------------------------------------------------------------------------------

真正可靠的替代，是性能、尺寸与量产一致性的整体替代
极细同轴线束替代并不是简单复制原产品的外观，而是对连接器匹配、AWG#40线材、阻抗控制、屏蔽结构、Pin线序、端接工艺、机械尺寸以及批量一致性进行系统匹配。I-PEX CABLINE®-SS本身具有0.4mm Pitch、窄型结构、高速传输及W-Point接触设计等特点，适合对空间和高速信号性能要求较高的设备内部连接。 我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。针对 I-PEX 82889-100B-02-D，我们公司可提供相应的兼容替代线束开发与制造服务，并可结合客户实际设备需求，对线材规格、连接器端接、线序及成品尺寸进行针对性确认，为工程验证、小批量试产以及批量采购提供极细同轴线束替代方案。
