I-PEX 83027-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

极细同轴线束为什么不能“做出来再验证”？

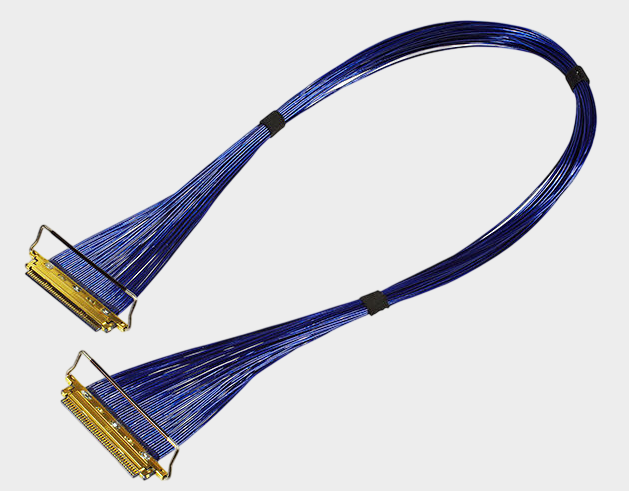

在高速电子设备中，极细同轴线束虽然体积小，但同时承担信号传输、空间布线以及部分电源连接功能，其最终性能不仅取决于连接器本身，还与线径、阻抗、长度、线序、端接工艺及整机PCB设计密切相关。因此，对于工程师和采购人员来说，极细同轴线束最好在正式批量导入前提前进行验证，而不是等产品装机后再发现问题。以 I-PEX 83027-100B-01-D 为例，该型号为CABLINE®-SS 40P极细同轴线束，采用 AWG#40 Micro-Coaxial Cable、300mm长度、1-1线序，线材端使用 20373-R40T-06，连接器间距为0.4mm。I-PEX官方资料同时给出了CABLINE®-SS在特定40P、AWG#40、45Ω、100mm、GSSGSSG测试条件下的高速传输测试结果，因此实际替代或定制时，更应该通过样品验证确认具体线束与目标设备之间的匹配情况，而不能仅依据型号相同进行判断。

-------------------------------------------------------------------------------------------------

提前验证，重点是确认电气性能与实际系统是否匹配
对于工程师而言，极细同轴线束验证首先需要关注信号完整性。线束从100mm增加到300mm后，实际链路中的传输损耗、阻抗连续性以及连接器和线缆端接质量都需要结合具体系统重新确认。CABLINE®-SS官方资料显示，其Micro-Coaxial Cable适配AWG36、AWG38、AWG40及AWG42，其中AWG42还特别标注了特性阻抗不匹配问题；同时，官方将V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等列为参考应用标准。因此，采购人员在寻找 83027-100B-01-D 的兼容替代品时，不能只要求“40Pin、300mm、AWG40”几个外形参数，还应让供应商提供实际样品，并根据目标设备进行导通、阻抗、衰减、串扰及高速信号完整性等项目验证，从而降低批量导入后的信号异常风险。

-------------------------------------------------------------------------------------------------

机械结构、连接器匹配与线束工艺同样需要提前验证
极细同轴线束的可靠性还与连接器配合及实际装配空间密切相关。83027-100B-01-D 配套的线材端连接器为 20373-R40T-06，对应CABLINE®-SS 40Pin结构，官方资料显示该系列采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度约1.65±0.2mm，连接器深度3mm，并采用W-Point双触点设计。对于实际项目而言，即使替代线束能够正常导通，也仍需要验证连接器插合状态、线束出线方向、弯折半径、固定方式、装配公差以及设备转轴或狭窄空间中的运动干涉情况。尤其是300mm长度的线束，在实际装机过程中可能出现额外的弯折、拉扯或局部受力，因此提前制作样品进行装机验证，可以帮助工程师在设计阶段发现问题，也便于采购在供应商导入阶段建立更明确的验收标准。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

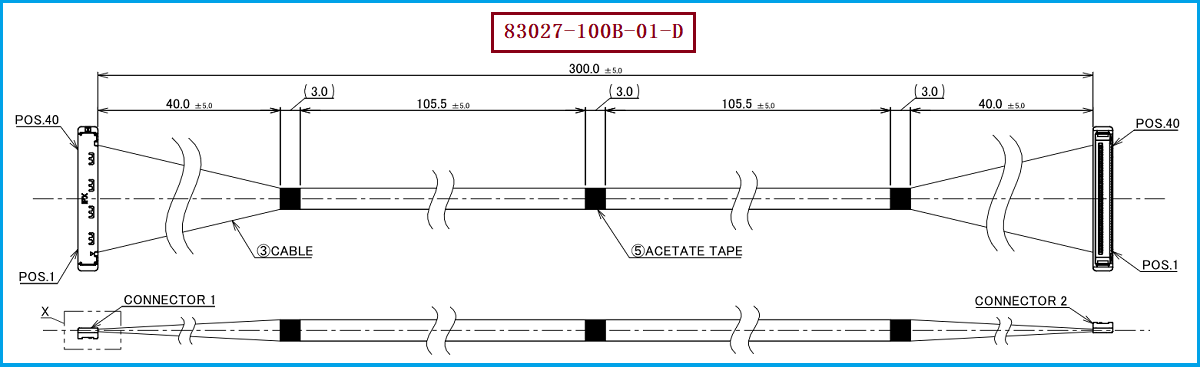

如果项目需要寻找 I-PEX 83027-100B-01-D 的兼容替代线束，建议首先以“料号+连接器+Pin数+线规+长度+线序”进行完整确认，而不是只按照CABLINE®-SS系列名称进行采购。目标规格可明确为：I-PEX 83027-100B-01-D、40P、AWG#40 Micro-Coaxial、300mm、1-1、线材端连接器20373-R40T-06、0.4mm Pitch。I-PEX官方40P 1-1产品还包括83025（100mm）、83026（200mm）和83027（300mm），因此长度是区分相近型号的重要参数。 在替代开发过程中，可先根据客户设备进行样品打样，再验证尺寸、线序、导通、阻抗、高速信号及实际装机可靠性，验证通过后再进入批量供货阶段。我们公司可提供：I-PEX 83027-100B-01-D兼容替代线束方案，可围绕40P、AWG#40、300mm及1-1等关键规格进行极细同轴线束的打样、匹配与定制，为工程师选型和采购国产替代提供配套支持。

-------------------------------------------------------------------------------------------------

提前验证，是降低极细同轴线束导入风险的重要环节

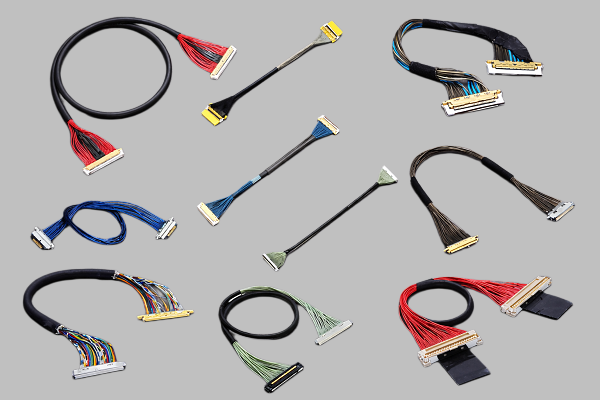

对于高速、小型化电子设备而言，极细同轴线束并不是简单的“连接两端”产品，其长度、AWG、阻抗、线序、连接器结构和制造工艺都会影响最终使用效果。I-PEX 83027-100B-01-D 作为CABLINE®-SS 40P、AWG#40、300mm、1-1极细同轴线束，在进行兼容替代时，应以实际设备验证为基础，对电气、机械及装配性能进行综合确认。对于工程师，提前验证可以帮助确认设计匹配性；对于采购人员，则可以降低供应商切换和批量导入风险。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。通过“规格确认—样品制作—装机验证—性能测试—批量导入”的方式，可以更稳妥地推进极细同轴线束替代方案落地。
