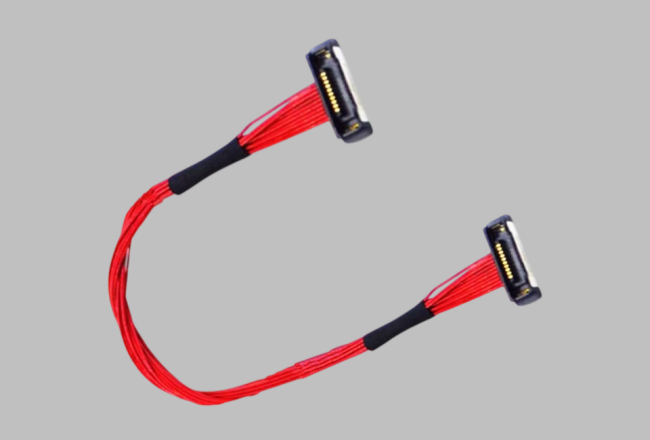

I-PEX 83022-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

从断线原因入手：极细同轴线束为什么容易出现断线？
极细同轴线束的外径小、导体及绝缘结构更加精细，在设备装配、弯折、拉扯和长期运动过程中，对加工工艺和使用环境更加敏感。以 I-PEX CABLINE®-SS 系列为例，其采用 0.4mm 间距、垂直直角型连接结构，线束可以应用于空间狭小以及小型转轴等结构中，因此线束在实际装配时可能经历较小弯曲半径、反复运动或局部应力集中。I-PEX 官方也特别展示了该系列线束穿过小型转轴的应用方式。对于工程师而言，极细同轴线束出现断线，不能只检查“线有没有压断”，还需要从线材选型、剥线长度、端部固定、压接/焊接工艺、弯折半径以及装配应力等环节排查；对于采购人员而言，则应避免只比较线束价格，而应同步确认供应商是否能够稳定控制这些关键制造参数。

-------------------------------------------------------------------------------------------------

改善断线的关键：控制线材与端部加工质量

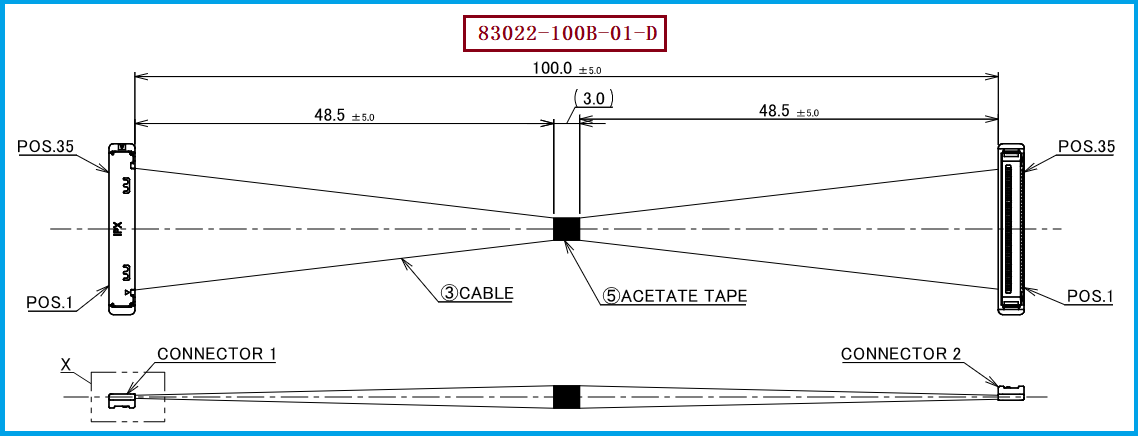

针对 I-PEX 83022-100B-01-D，其属于 CABLINE®-SS 35Pin、100mm、1-1 线束规格，配套线材端连接器型号为 20373-R35T-06。I-PEX 官方资料显示，CABLINE®-SS 可配合 AWG#36、AWG#38、AWG#40 以及 AWG#42 Micro-Coaxial Cable，其中 AWG#42 还特别注明需要注意特性阻抗不匹配问题；因此实际替代开发不能简单按照“越细越好”的原则选择线材，而应根据信号速率、阻抗、机械强度和安装空间综合确定。对于断线改善，尤其需要控制导体损伤、绝缘层损伤和屏蔽层损伤，剥线及端接过程中不能让极细线芯受到过度拉伸或挤压，同时要合理设置端部固定和胶粘保护区域，使外部弯折应力尽量不要集中作用在连接器根部。

-------------------------------------------------------------------------------------------------

工程师与采购人员重点关注：从“能连接”转向“长期不易断”
在极细同轴线束替代项目中，仅验证连接器能够插入并不代表替代方案已经完成。工程师应重点核对 35Pin、0.4mm Pitch、20373-R35T-06、100mm长度以及1-1线序等关键条件，同时根据实际信号要求确认线材规格、阻抗及信号完整性。CABLINE®-SS 官方资料显示，该系列具有 W-Point 双触点结构，并针对高速传输进行了测试验证；官方测试条件采用 40Pin、AWG#40、45Ω、100mm 的 Micro-Coaxial Cable，页面同时列出了 V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP 等参考应用标准。需要注意的是，这些高速性能数据属于特定测试条件，实际系统性能仍需结合具体线材、长度、PCB及整机设计进行验证。对于采购人员，则建议在询价时明确提供原厂料号、连接器型号、Pin数、长度、线序及线材规格，要求供应商进行样品验证和可靠性测试，而不是仅以外观或连接器型号判断是否可以替代。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要替代 I-PEX 83022-100B-01-D，建议以“连接器兼容+线材匹配+尺寸一致+线序一致+可靠性验证”为基本思路。该型号对应 CABLINE®-SS 35Pin、100mm、1-1 结构，线材端使用 20373-R35T-06，因此替代线束首先应确保35Pin连接关系及连接器配合尺寸符合原设计，其次确认100mm长度及1-1直通线序满足系统要求，再根据应用需求选择合适的极细同轴线材，并对弯折、拉力、端部固定及通断性能进行验证。I-PEX 官方页面同时列出了35Pin的100mm、200mm、300mm等1-1线束型号，说明同系列在线长及线序方面存在不同规格，实际项目选型时不能仅凭“CABLINE-SS 35Pin”进行判断。我们公司可提供：I-PEX 83022-100B-01-D兼容替代线束方案，可根据工程项目对连接器、线材、长度、线序及端部加工要求进行匹配开发，为工程师样品验证及采购批量导入提供极细同轴线束替代方案。

-------------------------------------------------------------------------------------------------

改善断线，需要从线材、工艺到应用环境共同控制
极细同轴线束的断线问题，本质上往往与机械应力集中、端部加工不当、反复弯折以及装配方式有关，因此改善不能只依靠更换一种线材，而需要从线材规格、连接器匹配、端部固定、加工工艺和可靠性验证多个环节同步控制。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于 I-PEX 83022-100B-01-D 这类 CABLINE®-SS 35Pin、100mm、1-1 极细同轴线束，配套 20373-R35T-06 线材端连接器，在进行兼容替代时，应把“尺寸匹配、线序一致、信号性能稳定、弯折可靠以及长期使用不易断线”作为综合评估重点。通过规范的制造工艺和针对性的可靠性验证，可以有效降低极细同轴线束在装配及长期使用过程中的断线风险。
