I-PEX 82969-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

0.4MM Pitch与低高度结构，解决设备内部空间紧凑问题

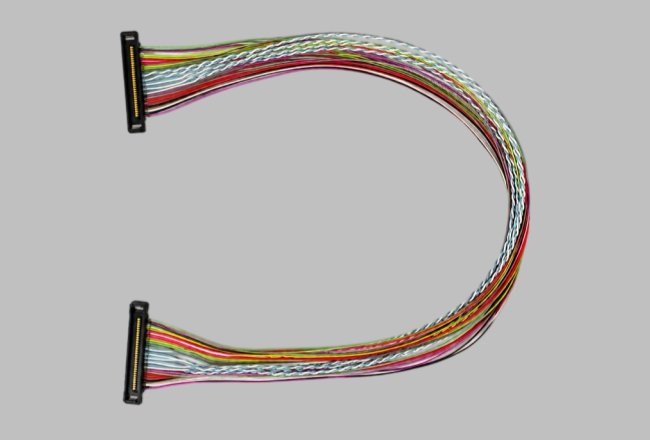

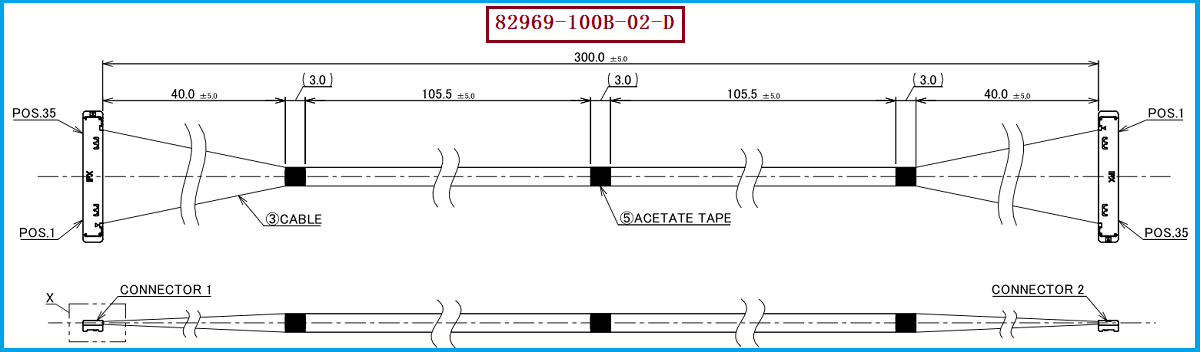

随着笔记本电脑、平板、显示模组、工业视觉及AI设备不断向轻薄化、高集成度方向发展，内部连接器不仅需要满足高速信号传输要求，还需要尽可能减少对PCB及结构空间的占用。本文所对应的 I-PEX 82969-100B-02-D 是CABLINE®-SS系列35Pin极细同轴线束，采用Micro-Coaxial Cable、AWG#40、300mm长度、1-N线序，线材端使用的连接器型号为 20373-R35T-06。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.65±0.2mm，Depth为3mm，并支持35Pin规格。 对工程师而言，这种低高度、窄深度结构能够减少连接区域的空间占用，在笔记本屏幕转轴、显示模组以及其他内部空间受限的位置，为结构布局和线束走向提供更大的设计空间。

-------------------------------------------------------------------------------------------------

解决高度限制，关键不是单纯“把连接器做矮”
在实际产品设计中，连接器高度限制往往与线束出线方向、PCB位置、壳体间隙以及运动机构空间同时相关。如果只关注连接器本体高度，而忽略连接后的线束空间，仍然可能出现装配干涉、线束折弯半径不足或者运动部件与线束发生碰撞等问题。CABLINE®-SS采用Vertical Right Angle、Horizontal Cable Exit结构，官方产品资料还展示了其窄型公座结合极细同轴线束后可以穿过小型转轴。 对采用 82969-100B-02-D 的产品而言，工程师在设计阶段应同时核对连接器Mated Height、Depth、出线方向以及线束实际走线路径，而不是只看连接器的外形尺寸。同时，35Pin、0.4mm Pitch的高密度结构也要求端部加工和线束成型保持稳定，使连接器在有限空间内能够准确装配，避免因为线束成型偏差增加结构干涉风险。

-------------------------------------------------------------------------------------------------

AWG#40极细同轴线与空间设计需要同步考虑
对于 82969-100B-02-D，其对应线材为AWG#40 Micro-Coaxial Cable，而CABLINE®-SS官方资料明确支持AWG36、AWG38、AWG40及AWG42等Micro-Coaxial Cable规格，其中AWG42还特别标注了特性阻抗不匹配的注意事项。 因此，在进行替代线束或重新选型时，不能仅为了追求“更细”而随意改变线径。对于高速信号系统，还需要综合考虑阻抗、信号完整性、线束长度以及设备内部布线空间。82969-100B-02-D采用300mm长度，在结构空间受限的设备中，线束不仅要满足连接器端的高度限制，还需要控制成品线束的走向和弯曲状态，使300mm线长能够按照客户设备实际结构进行合理布置。对于工程师来说，连接器尺寸、线材规格与成品线束形态应作为一个整体进行设计验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

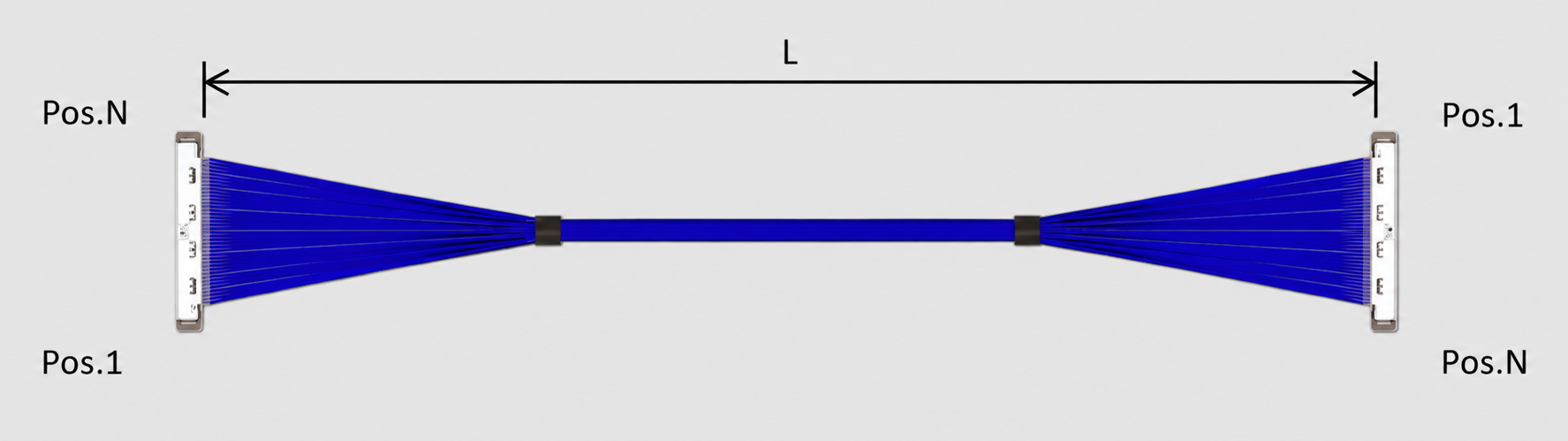

对于需要采购或国产替代 I-PEX 82969-100B-02-D 的客户，建议不要只根据“CABLINE®-SS 35Pin”进行简单替换，而应完整核对线材端连接器20373-R35T-06、35Pin、0.4mm Pitch、AWG#40、300mm以及1-N线序等关键参数。I-PEX官方当前35Pin Harness还包括82968-100B-02-D（100mm）和82443-100B-02-D（200mm），因此即使连接器和Pin数相同，线长变化也对应不同Harness料号。 对采购人员而言，进行供应商比价或替代导入时，应要求供应商按照原始Harness完整规格进行样品确认；对工程师而言，则建议重点验证连接器配合、装配空间、线束出线方向、线长、线序以及高速信号性能。我们公司可提供：I-PEX 82969-100B-02-D兼容替代线束方案，可围绕20373-R35T-06线材端连接器、35Pin/0.4mm Pitch、AWG#40 Micro-Coaxial Cable及300mm长度等要求进行极细同轴线束兼容开发，为客户提供样品验证及批量生产支持。

-------------------------------------------------------------------------------------------------

通过连接器、线材和成品尺寸协同解决空间限制
极细同轴线束连接器的高度和空间限制，本质上是连接器结构、线材规格、出线方向及整机机械布局共同作用的结果。对于 I-PEX 82969-100B-02-D，其 20373-R35T-06、35Pin、0.4mm Pitch、AWG#40、300mm 的组合适用于对空间和高速连接均有要求的应用场景。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。CABLINE®-SS官方资料所体现的1.65±0.2mm Mated Height和3mm Depth，为紧凑型设备连接设计提供了尺寸基础。 在实际替代开发中，应避免单纯追求连接器“小型化”，而应从连接器匹配、极细同轴线规格、线束成型、空间干涉以及高速传输要求进行整体验证，从而在有限结构空间内实现可靠、稳定的极细同轴线束连接方案。
